Югославия/Сербия. ВТКМ.M68 Практическая (учебная) куммулятивная наствольная граната. Описание, характеристики, фотографии Печать

VTKM M68 yugo grenade

Описание:

Vežbovna tromblonska kumulativna mina/Вежбовна тромблонска кумулативна мина - Практическая (учебная) куммулятивная наствольная граната M68 разработана и создана в Югославии. Производилась на Remontni Zavod Kragujevac (RZK).

Является учебной копией югославской (сербской) куммулятивной наствольной гранаты  TKM M60 (tromblonska kumulativna mina M60), полностью совпадающей по форме, массе, баллистике. Применяется вместе со стрелково-гранатометными комплексами югославского (сербского) производства на базе автомата Калашникова - Zastava M64, М70 и со стрелково-гранатометными комплексами на базе карабина СКС - Zastava M59. Применяется для обучения стрельбе  TKM M60.

Состоит на вооружении вооруженных сил Сербии и полиции Сербии (SAJ, Жандармерия) в настоящее время.

Самую большую известность данный вид вооружения получил после войны в Боснии и Хорватии, а благодаря воспоминаниям русских добровольцев, воевавших на территории бывшей Югославии, получили огромное признание и в России (новый автомат Калашникова АК-12 впервые в России для автоматов Калашникова проектируется с учетом возможности стрельбы наствольными гранатами).

Характеристики:

Общая длина - 390 мм
Диаметр - 60 мм
Масса - 610 г

Устройство:

Состоит из четырех основных частей:

  1. резиновая головная часть
  2. основной пустотелый пластиковый корпус
  3. ствол гранаты
  4. стабилизатор с оперением

Также граната комплектуется крышкой, служащей примитивным предохранителем от случайного использования гранаты, которая содержит 1 вышибной патрон и располагается в стабилизаторе гранаты.

На стволе гранаты располагается номер гранаты (в нижней части) и наименование модели (ВТКМ, М68) на основном корпусе.

Фотографии:

Устройство мины

VTKM M68 yugo grenade

Общие фотографии, в т.ч. в разборе:

VTKM M68 yugo grenade

 Номер гранаты:

VTKM M68 yugo grenade

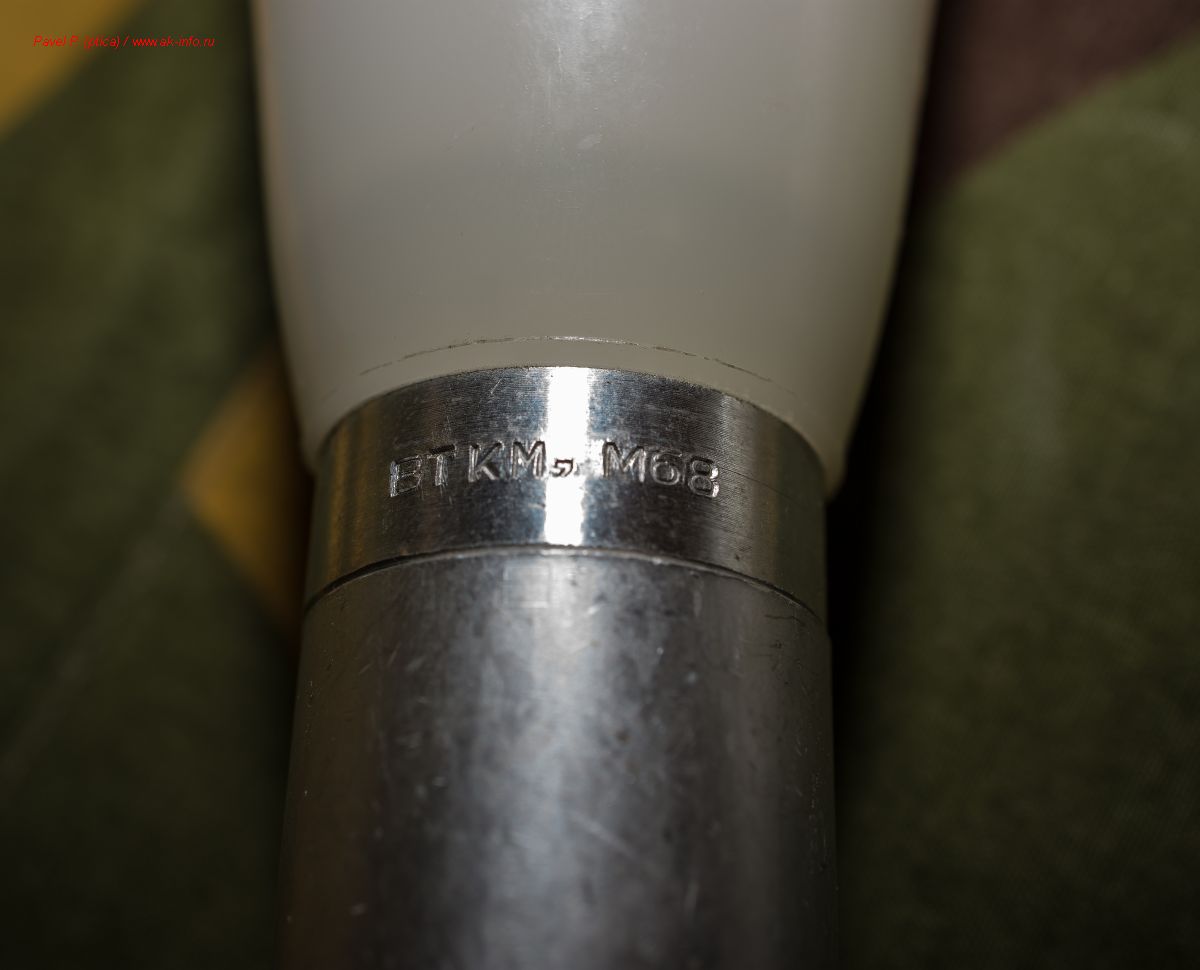

Наименование гранаты:

VTKM M68 yugo grenade

Головная часть, крышка для патрона:

VTKM M68 yugo grenade

Крышка с патроном:

VTKM M68 yugo grenade

Следы войны:

VTKM M68 yugo grenade
