40-мм выстрел "Гвоздь" с гранатой раздражающего действия. Описание, характеристики, фотографии. Печать

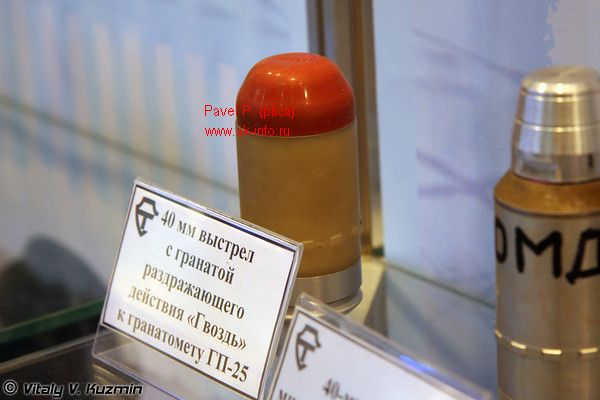

40-мм выстрел Гвоздь

О выстреле:
40-мм выстрел "Гвоздь" с гранатой раздражающего действия относится к специальным средствам нелетального воздействия, условия и пределы применения которых регламентированы Законом Российской Федерации "О милиции".


Назначение выстрела:
Наименование выстрела - 40-мм выстрел "Гвоздь" с гранатой раздражающего действия.
Обозначение выстрела - АНВЯ.771359.002, условное обозначение его непосредственно на головной части конструкции - "Гвоздь".
Назначение выстрела - оказание на дистанция стрельбы от 40 до 180 м нелетального воздействия на участников массовых беспорядков и правонарушителей аэрозольным облаком раздражающего вещества типа CS непереносимой ингаляционной концентрации. Применяется для стрельбы из подствольного гранатомета ГП-25 (6Г15) в комплексе с 7,62-мм и 5,45-мм автоматам (АКМ, АКМС, АК74, АКС74) прямой и непрямой (навесной траекторией) наводкой по живой силе на открытой местности и в помещениях.
Выстрел принят на вооружение отдельных подразделений МВД РФ и ФСИН РФ.

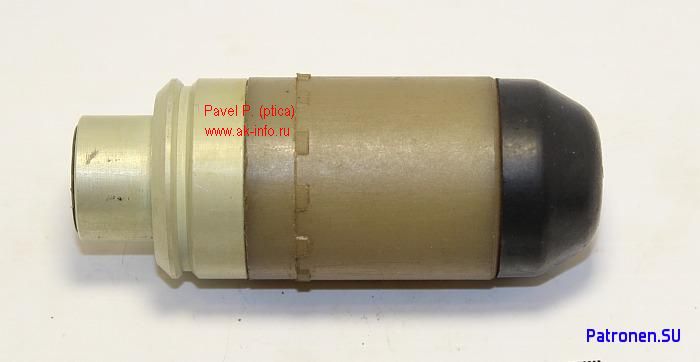

40-мм выстрел Гвоздь

Техническая характеристика выстрела:
  • Калибр, мм 40
  • Масса, г не менее 142 и не более 152
  • Длина, мм не менее 102,34 и не более 102,94
  • Среднее время замедления воспламенения основного пиротехнического состава, с не менее 3 и не более 7
  • Температурный диапазон эксплуатации, град С от -50 до +50
  • Объем облака непереносимой концентрации, куб.м - 200
  • Снаряжение: прессованная шашка с кристаллическим газообразующим веществом.
  • Дальность, м не менее 180
  • Гарантийный срок хранения, лет   не менее 3
  • Предприятие-изготовитель ОАО «НПО «Сплав»

Расчетная с применением таблицы дефляторов и индексов цен производителей по видам экономической деятельности и иных показателей темпов роста, используемых при прогнозировании цен на продукцию военного назначения, поставляемую по государственному оборонному заказу стоимость единицы 40-мм выстрела "Гвоздь" с гранатой раздражающего действия в 2015 году составляет 8213,75 рубля за штуку (с НДС 18 %).

Устройство и функционирование выстрела:
Схема конструкции выстрела приведена на рисунке. Выстрел состоит из корпуса 2 с расположенным в нем основным пиротехническим составом 3 раздражающего действия типа CS и кольцевой прокладки 5. Корпус соединен с донной частью выстрела, содержащей собственно дно 6, замедлитель 4, метальный заряд 8 и прокладки 7. На переднюю (головную) часть запрессован обтекатель 1. Все разъемы по наружной поверхности конструкции выстрела герметизированы.

Обтекатель из эластичного резинового материала предназначен для придания гранате обтекаемой аэродинамической формы с целью минимизации потери кинетической энергии при движении на траектории полета в воздушной среде и для гашения кинетической энергии при встрече с твердой преградой или, что особенно важно, с живой силой с целью предотвращения или минимизации травматического действия гранаты.

Корпус из высокопрочного пластмассового материала предназначен для размещения в нем основного пиротехнического состава и одной или нескольких прокладок. На наружной поверхности корпуса выполнены готовые нарезы для придания гранате вращательного движения при движении ее по нарезному каналу ствола гранатомета. Основной пиротехнический состав предназначен для образования аэрозольного облака раздражающего вещества типа CS методом термической возгонки.
 40-мм выстрел Гвоздь

Маркировка выстрела:
Выстрелы имеют маркировку на передней части обтекателя, на котором указана надпись "Гвоздь". Год изготовления, номер партии и другие данные нанесены на корпусе выстрела, упаковке, а также на упаковочном листе внутри упаковки.

40-мм выстрел Гвоздь
Прочая информация:
