Karabinek-granatnik wzór 1960/72. Стрелково-гранатометный комплекс kbkg wz.60/72 (Польша). Описание, характеристики, фотографии. Печать

Общий вид стрелково-гранатометного комплекса Kbkg wz.60/72



Описание:

Стрелково-гранатометный комплекс kbkg wz.60/72 разработан польскими конструкторами во главе с Л. Ходкевичим (L. Chodkiewicza) и С. Двойяком (S. Dwojaka) на оружейном заводе Лучник в городе Радом (Fabryka Broni „Łucznik”-Radom) в начале 1970-хх годов прошлого века для применения на автоматах Калашникова (АК) польского производства. Kbkg wz.60/72 является модернизированным вариантом стрелково-гранатометного комплекса "pmK przystosowany do miotania granatów" (наименование СГК с 1960 по 1966 гг..)/kbkg wz.60 (наименование с 1966 г. по настоящее время). Предпосылками для модернизации являлись появление новых видов боеприпасов (наствольных гранат) и необходимость оснащения данным комплексом воздушно-десантных подразделений, потребности которых не удовлетворял kbkg wz.60. Комплекс поступил на вооружение в 1972 г. Всего, по данным производителя, выпущенно 500 комплектов kbkg wz.60/72.

Методы стрельбы из НСД по комплексу:

Общий вид стрелково-гранатометного комплекса Kbkg wz.60/72

и

Общий вид стрелково-гранатометного комплекса Kbkg wz.60/72

В комплект kbkg wz.60/72 входит:

  • Плечевая сумка с ремнем для транспортировки СГК и гранат.
  • Брезентовый чехол для десантирования с оружием с отсоединенным прикладом.
  • Ствольная 20-мм насадка (LON-1).
  • Ключ для фиксации насадки на стволе АК.
  • Резиновый тыльник приклада.
  • 2 крепежа для крепления тыльника к прикладу.
  • Прицельная планка (CN-70 - celownik nasadkowy wz.1970).
  • Руководство по эксплуатации (kbkg wz.60/72 Opis).
  • Укороченный 10 местный металлический магазин под патрон UNM (Uniwersalny Naboj Miotajacy) обр. 1943/60 гг. В магазине наличествует вкладыш, препятствующий снаряжению его стандартными патронами.
  • Быстросъемный деревянный приклад с креплениями под тыльник приклада.

Технические характеристики комплекса kbkg wz.60/72:

  • Калибр вышибного патрона - 7,62 мм.
  • Общая длина АК с установленной ствольной насадкой и тыльником приклада - 1075 мм.
  • Длина ствольной насадки: 415 мм.
  • Масса магазина: 240 гр.
  • Масса стрелкового комплекса со снаряженым магазином: 4,54 кг.
  • Емкость магазина: 10 патронов.
  • Прицельная дальность стрельбы из СГК: до 300 м.
  • Начальная скорость выстрела наствольной гранаты - до 90,5 м/с.
  • Дульная энергия: 2019 Дж.
  • Темп стрельбы гранатометом: 2 выстр. / мин.



Номенклатура применяемых боеприпасов:

Подробное описание представлено в отдельном материале на данном сайте - Гранаты для стрелково-гранатометных комплексов kbkg wz.60 и kbkg wz.60/72 (Польша). Описание, характеристики, фотографии.

Номенклатура применяемых боеприпасов Kbkg wz.60/72



  • F1-N-60 - Осколочная граната. Основой гранаты служили корпуса ручных гранат Ф1. Позже заменена гранатой KGN.
  • KGN - Осколочная граната. Содержит 244 поражающих элемента и предназначена для поражения живой силы противника и легко-бронированых целей.
  • K-CGN - Учебная многоразовая граната. Не содержит взрывчатых веществ. В конструкцию внесен сигнальный детонатор.
  • PGN-60 - Кумулятивная противотанковая граната. Пробиваемость - 200 мм броневого листа.
  • PGN-60 cwicz - Учебная многоразовая модификация.
  • DGN - Дымовая граната.
  • CGN - Корректировочная граната для артиллерийских подразделений. Используется при пристрелке артиллерийских орудий с использованием комплекса Kbkg wz.60/72.

Фотографии:

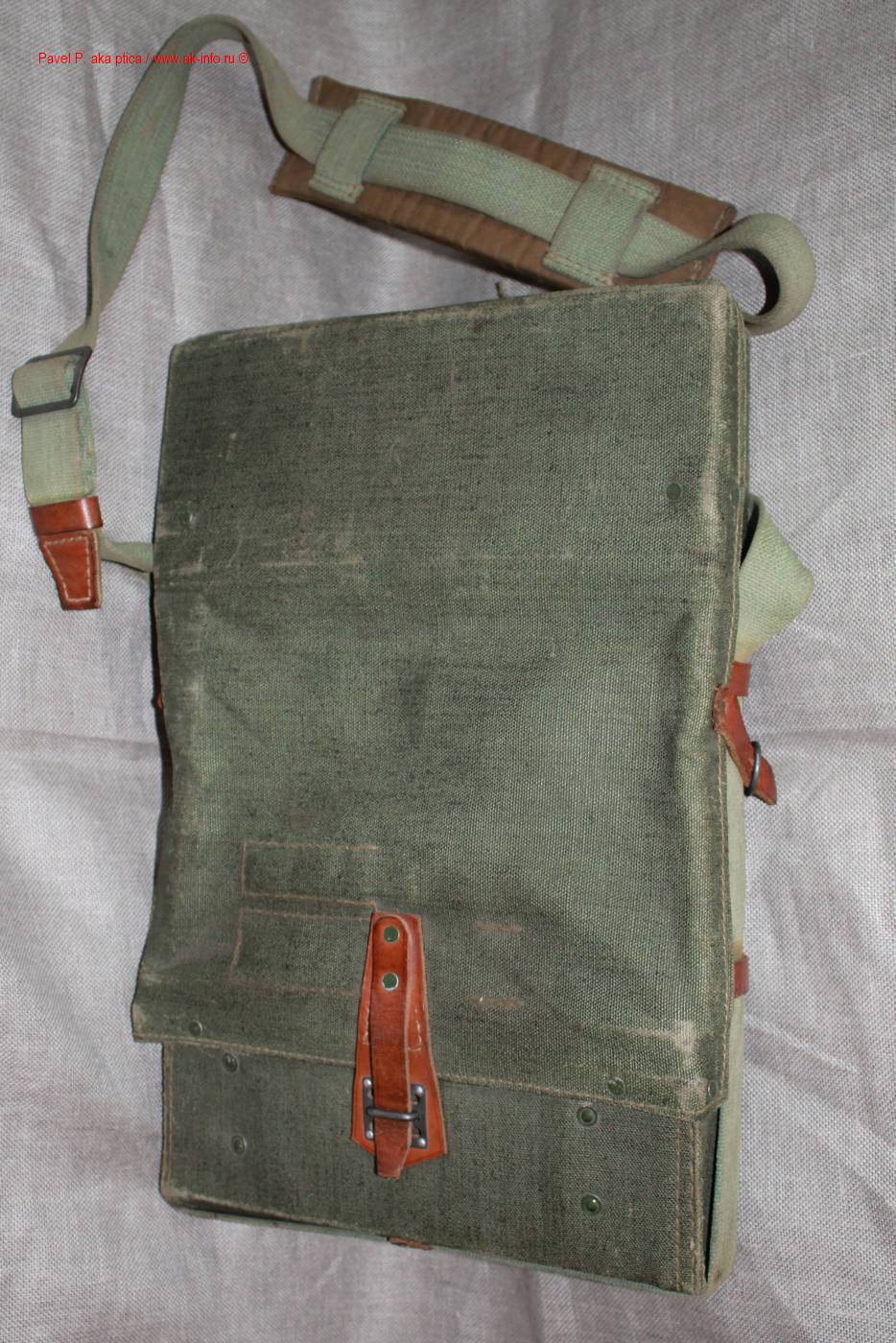

Плечевая сумка с ремнем для транспортировки СГК и гранат

Плечевая сумка

Боковые ремни-застежки на сумке Kbkg wz.60/72

Задняя сторона сумки Kbkg wz.60/72

Демонстрация содержимого сумки Kbkg wz.60/72

Клеймо сумки Kbkg wz.60/72

Ствольная 20-мм насадка (LON-1)



Ствольная насадка LON1 Kbkg wz.60/72

Ствольная насадка LON1

10 местный магазин:



Магазин для комплекса Kbkg wz.60/72

Магазин для комплекса Kbkg wz.60/72

Магазин для комплекса Kbkg wz.60/72

Прицельная планка (CN-70 - celownik nasadkowy wz.1970)



Прицельная планка (CN-70 - celownik nasadkowy wz.1970) Kbkg wz.60/72

Прицельная планка (CN-70 - celownik nasadkowy wz.1970) Kbkg wz.60/72

Резиновый тыльник приклада c крепежами




Резиновый тыльник приклада Kbkg wz.60/72

Резиновый тыльник приклада Kbkg wz.60/72




Материал подготовлен Павлом П. aka ptica.
