Магазин пластмассовый к АКМ (6Л10). Комплект заводских чертежей. 1968 г. Печать

Описание:
Комплект заводских чертежей к пластмассовому магазину АКМ. Чертежи магазина обр. 1968 г. Индекс ГРАУ - 6Л10. Материал изготовление магазина - прессматериал АГ-4С.



Ведомость клеймения:
Чертеж магазина АКМ

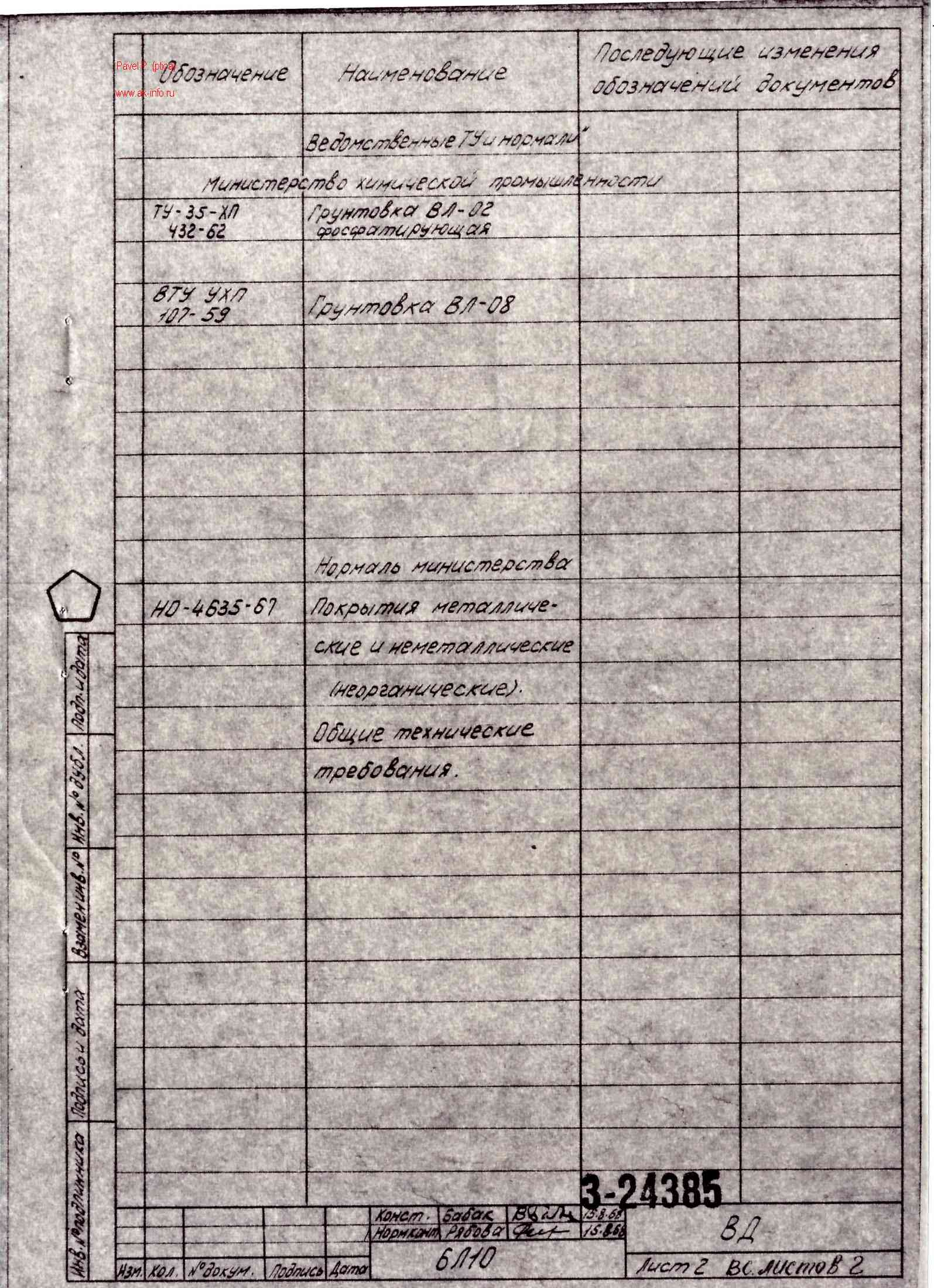

Ведомость ссылочных документов:
Чертеж магазина АКМ

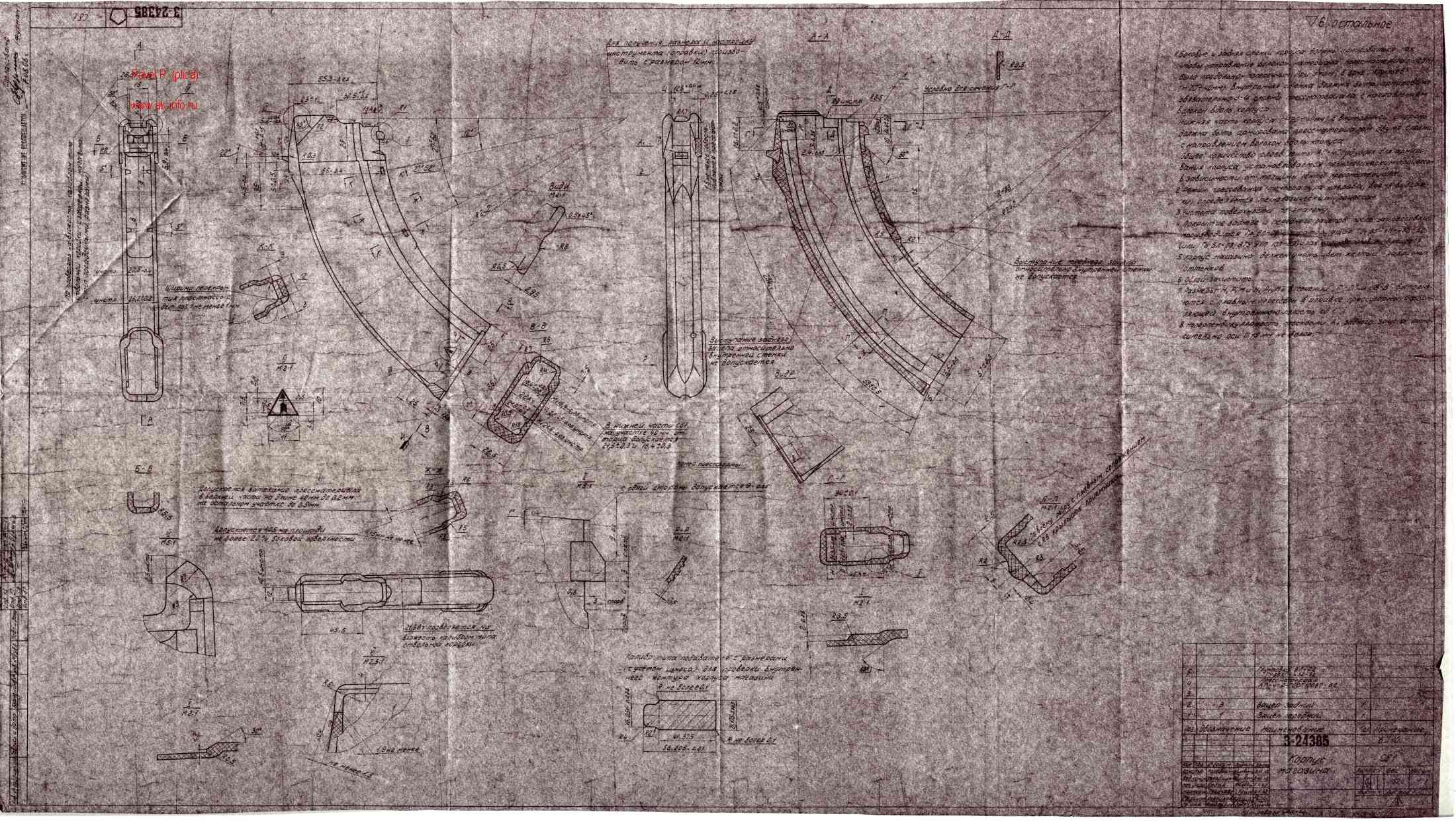

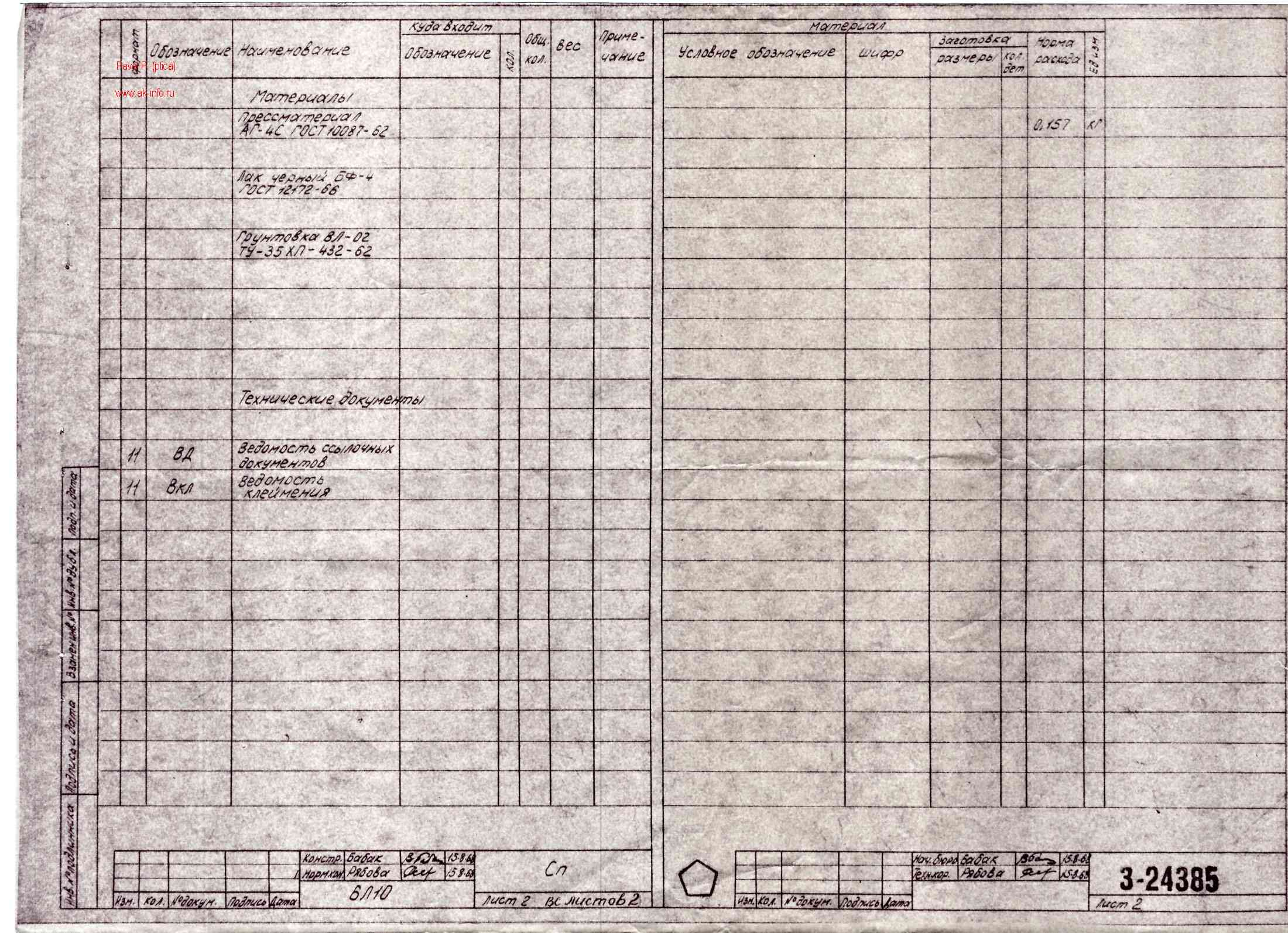

Чертеж магазина АКМ:

Чертеж магазина АКМ

Чертеж магазина АКМ

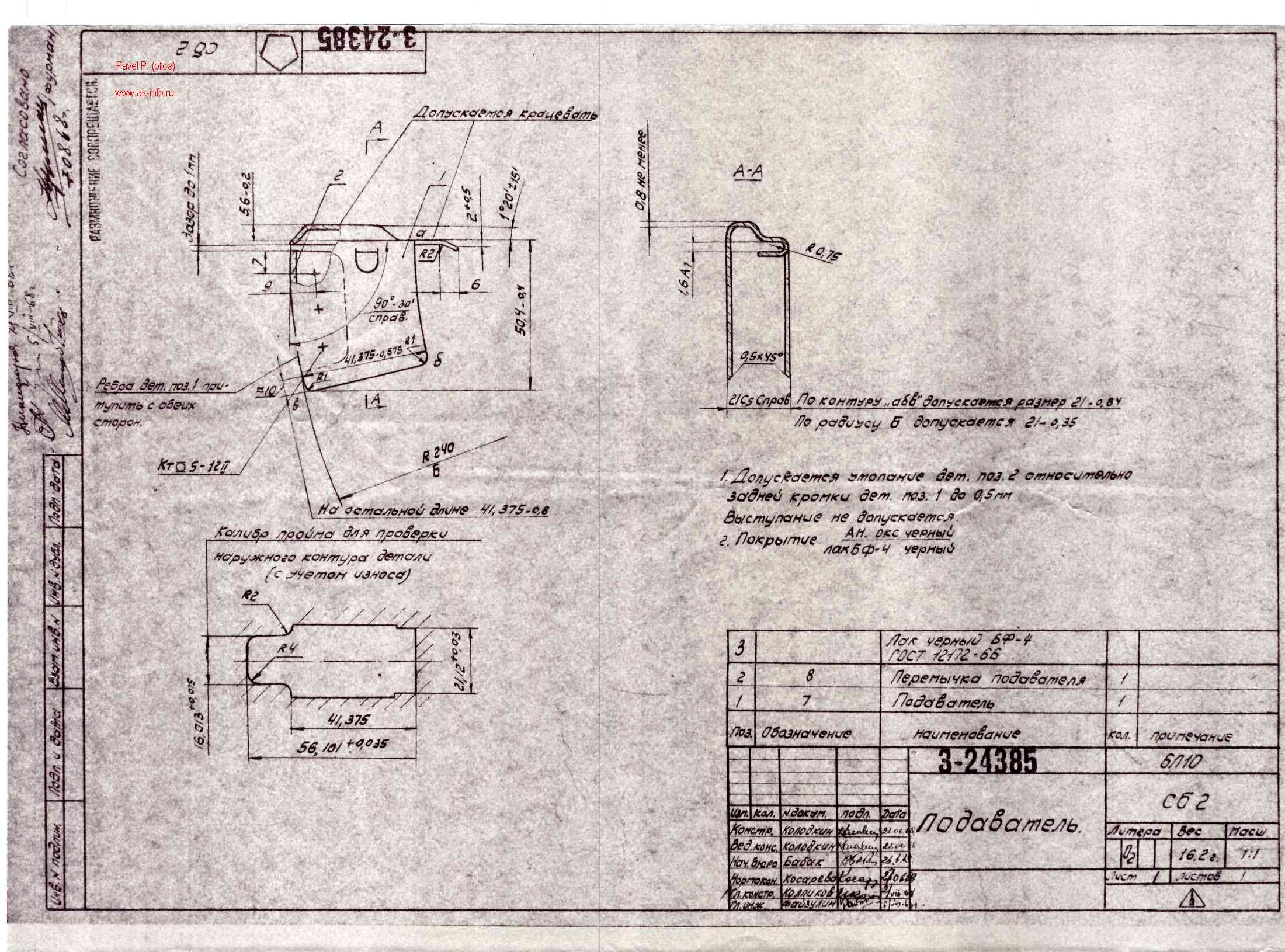

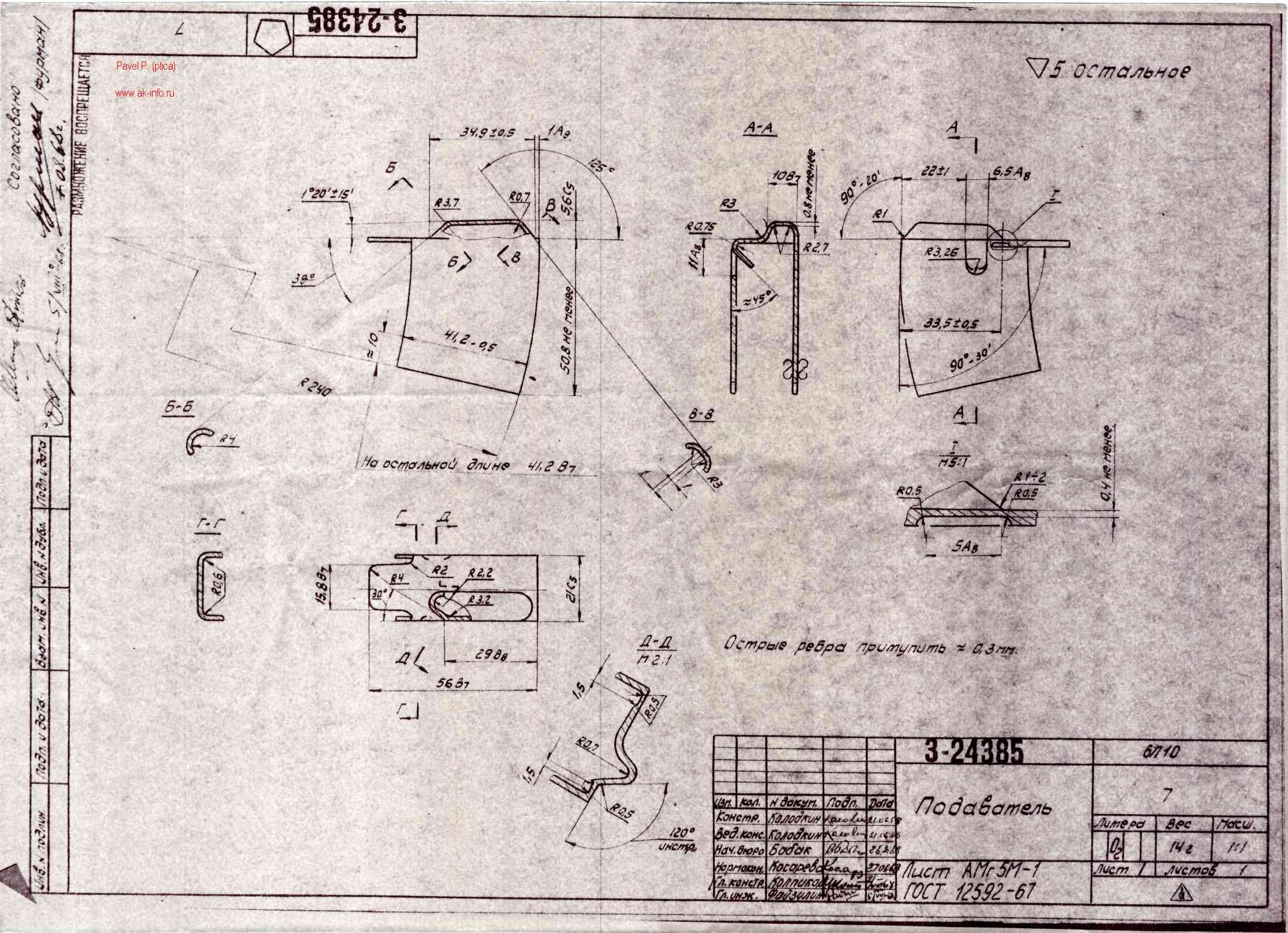

Чертеж подавателя:

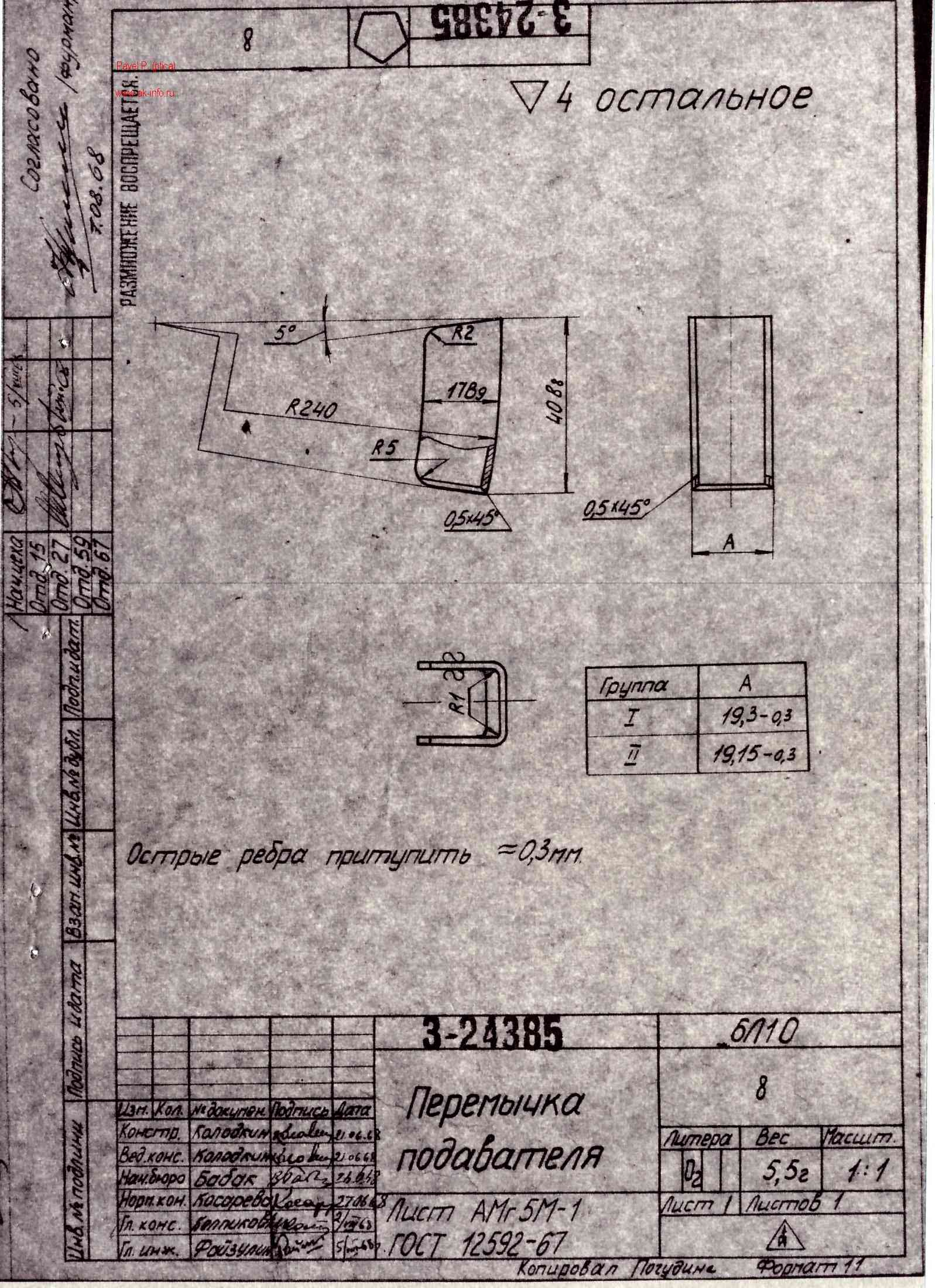

Чертеж перемычки подавателя:

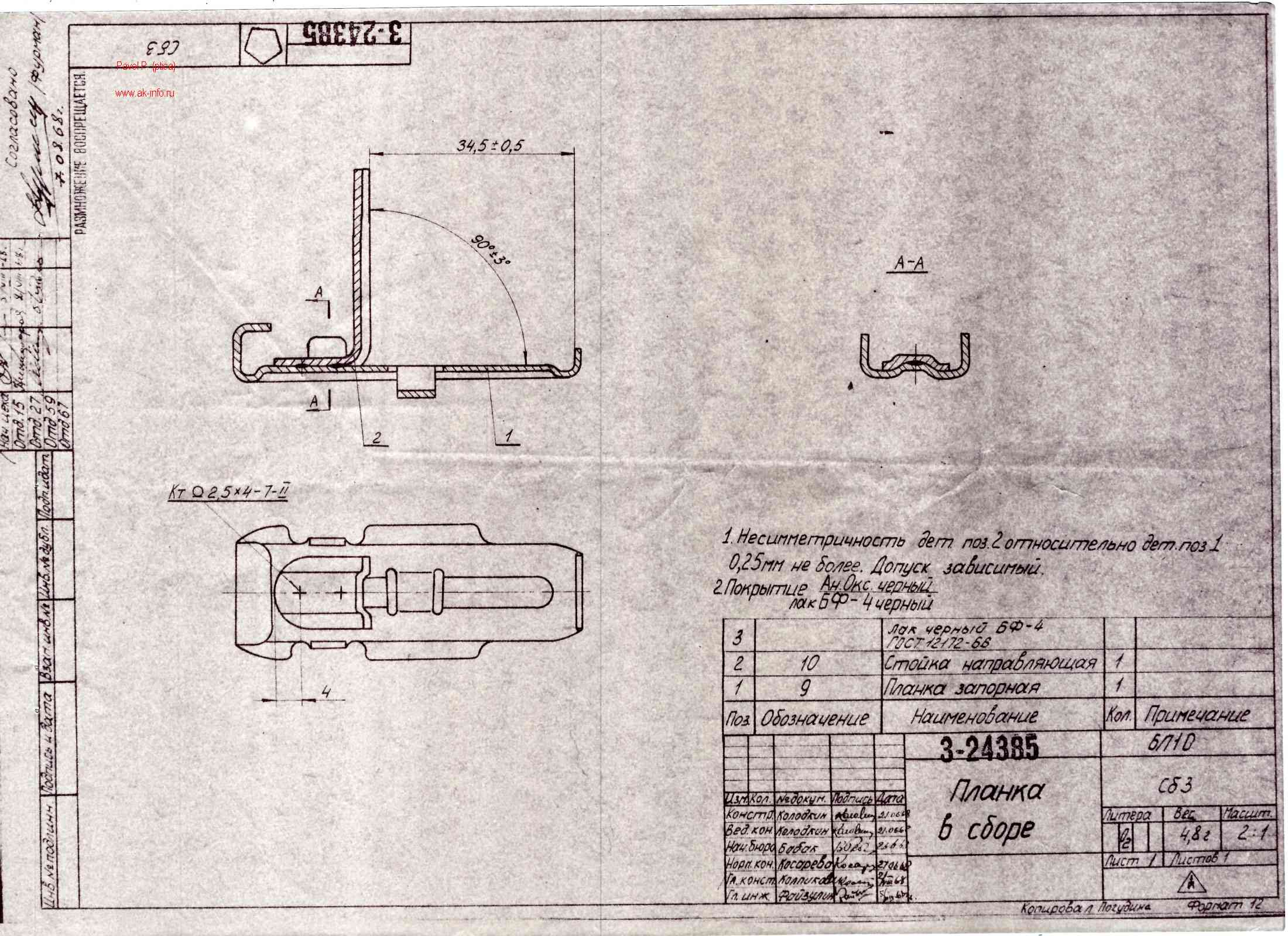

Чертеж планки в сборе:



Чертеж зацепа переднего:



Чертеж крышки магазина:




Чертеж зацепа заднего:
