Введение:
В 2011 году обозначились работы по созданию перспективного автомата пятого поколения для Вооруженных сил России в рамках ОКР "Ратник". Министерством обороны РФ были сформулированы требования к перспективному автомату, включая и требования к магазину.

С 2012 года в конструкторско-технологическом центре ОАО "Концерн "Калашников" под руководством главного конструктора Злобина В.В. начались работы по созданию нового магазина.

Такой магазин на 30 патронов 5,45*39 мм был разработан и запатентован в 2014 году.
С этим же магазином автомат АК-12 проходил заводские и войсковые испытания и прошел их. Планируется как штатный магазин к АК-12, поставляемым в войска.

В 2018 году на международном форуме "Армия-2018" были представлены магазины этой же конструкции под патроны 7,62*39 мм и 5,56*45 НАТО.

Индекс ГРАУ - 6Л23-01

Автоматы АК-12, поставляемые производителем, комплектуются 6 магазинами на 1 автомат.

Предыстория создания:
Магазины с визуальным контролем наличия патронов разрабатывались в России еще в 90-е годы прошлого века. Конструкторская мысль шла по двум направлениям (отдельным и, как позже покажу, пересекающимся):

•  магазины из прозрачного материала;
•  магазины с окнами.

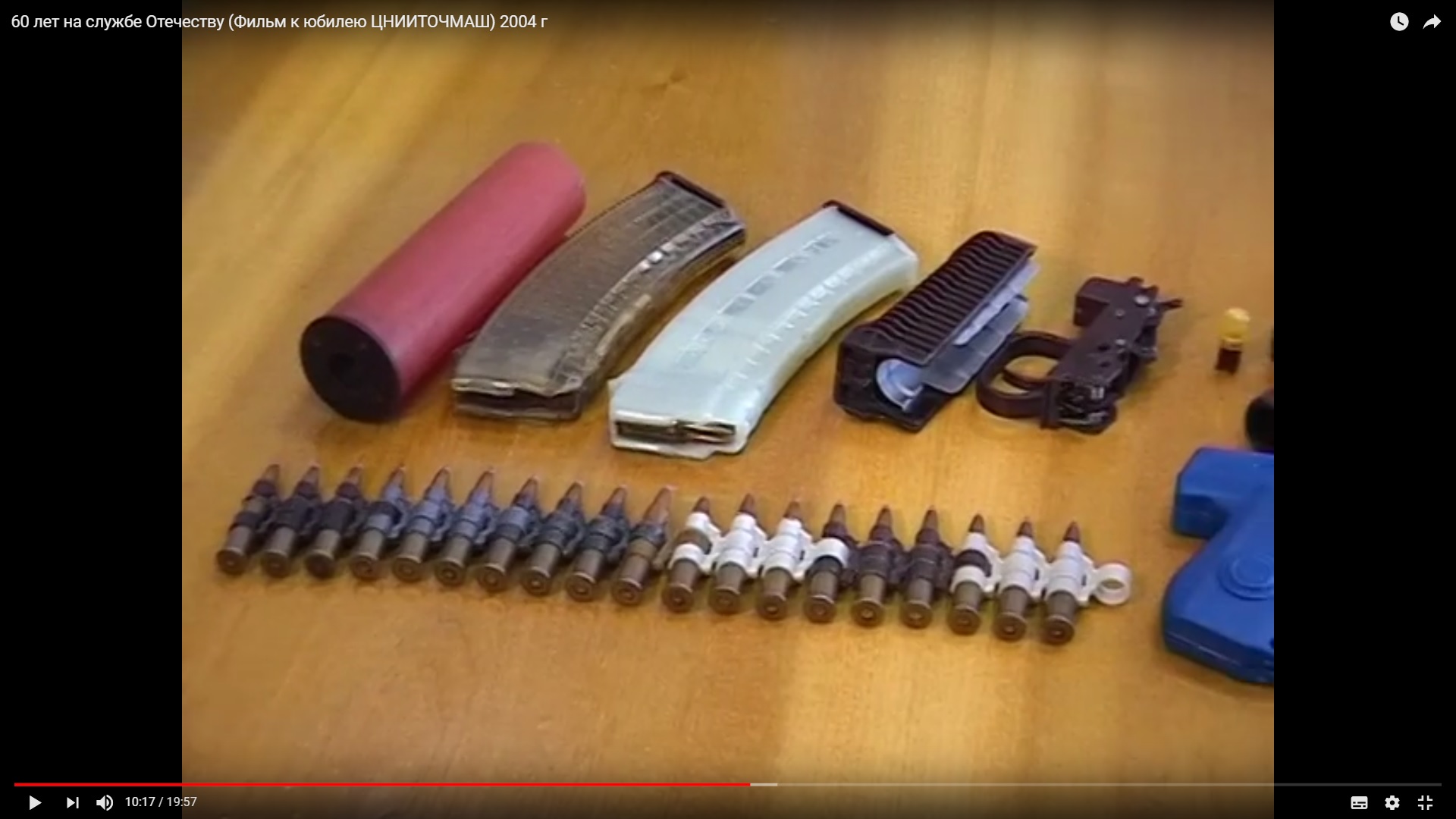

К примеру, в 2004 году ЦНИИТОЧМАШ показал свои разработки по данным двум направлениям. На кадре из видеофильма виден и магазин из прозрачного материала и магазин и продольным окном контроля опять же из прозрачного материала.

Насколько мне известно, все разработанные магазины не обеспечивали сравнимый уровень надежности, стойкости к деформациям и повреждениям, что и обусловило их непринятие на вооружение.

Сначала о первой ветке развития.
Непрозрачные магазины к АК-12:

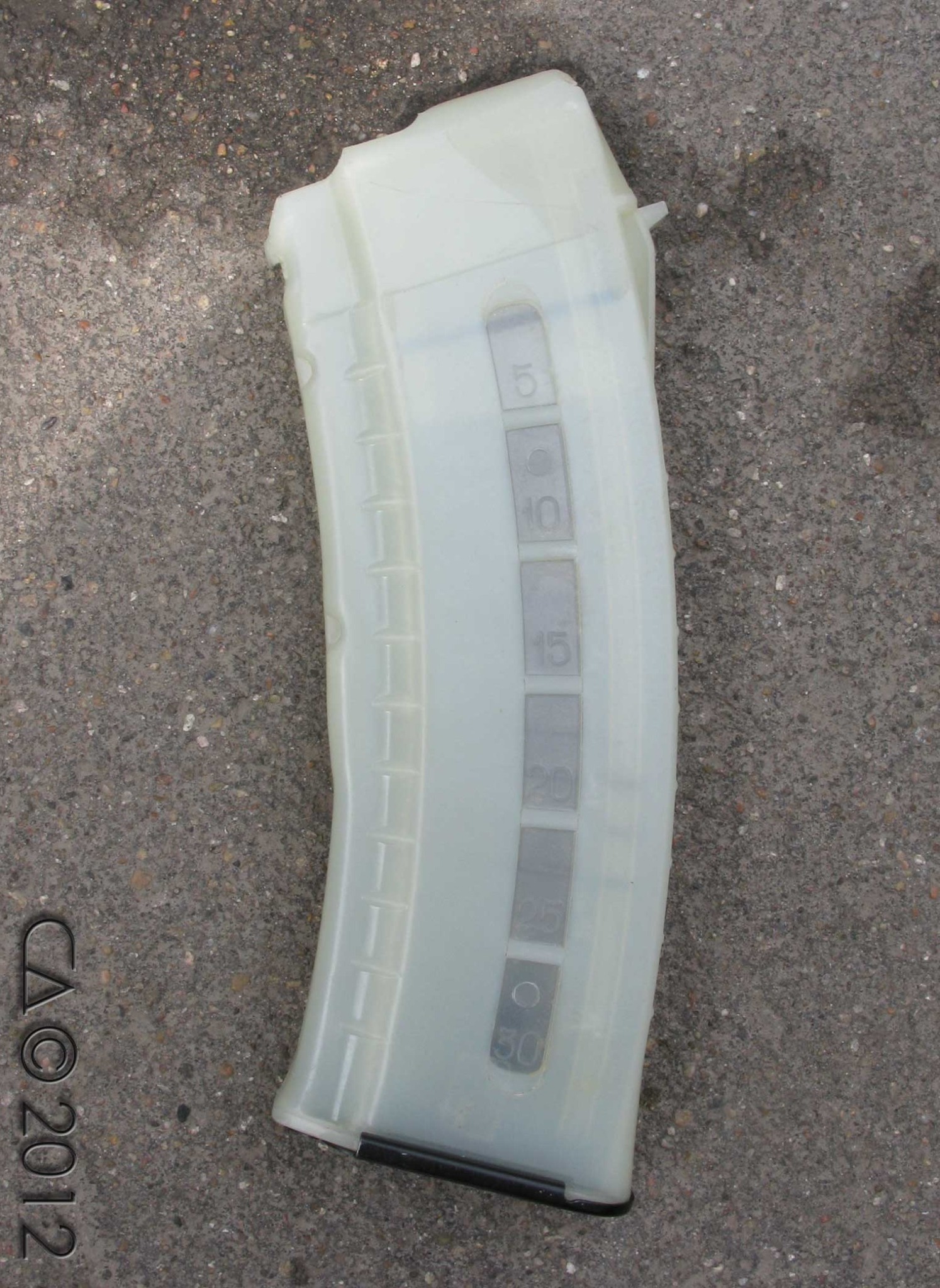

В 2012 году одним из первых магазинов были представлены магазины из прозрачного материала к АК-12, что еще более примечательно, в т.ч. и к версии АК-12 под патрон 7,62*39, которая вскорости призналась заводчанами бесперспективной.

Тогда же начался опытно-конструкторский поиск новой конструкции, поиск использования новых материалов и т.п.

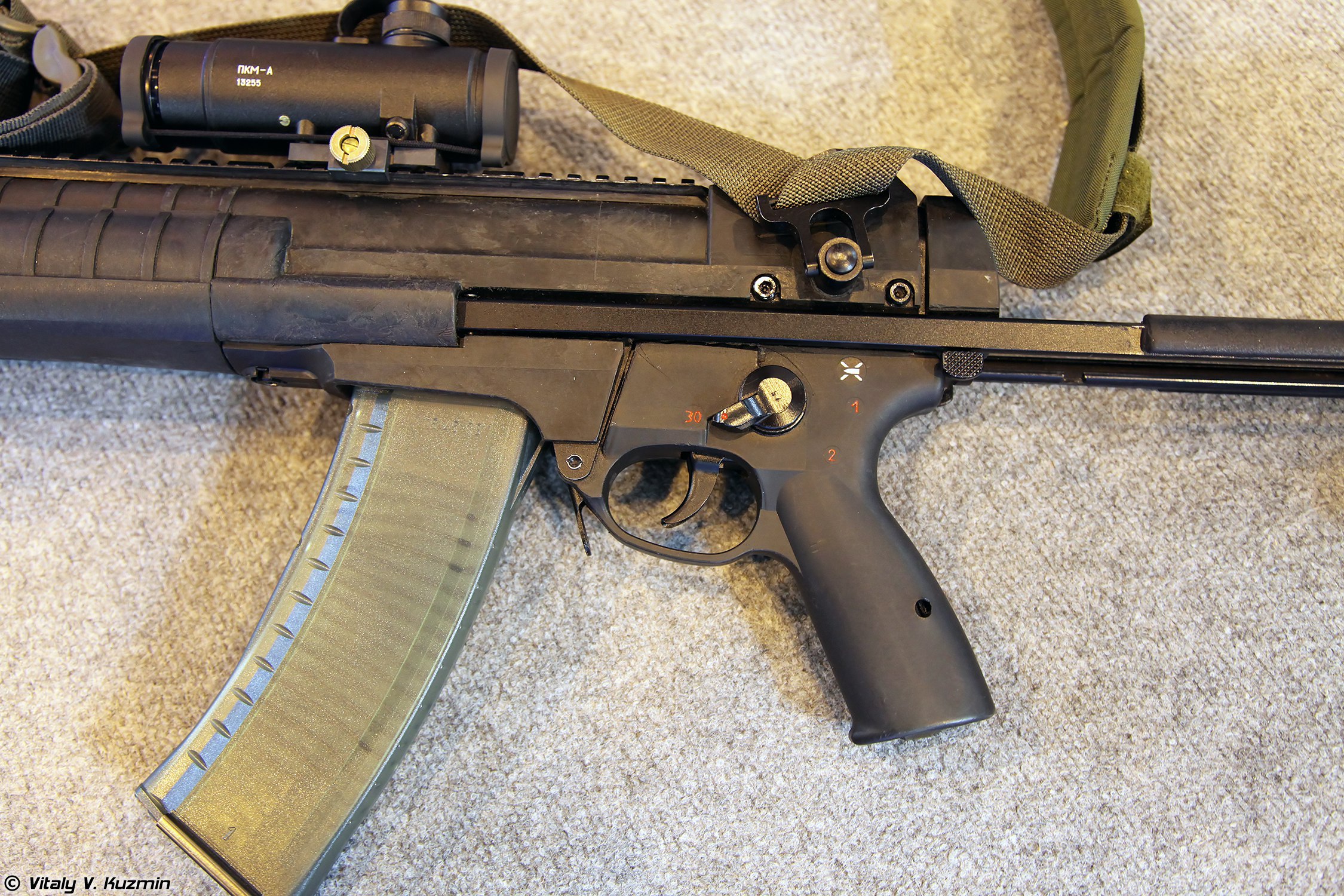

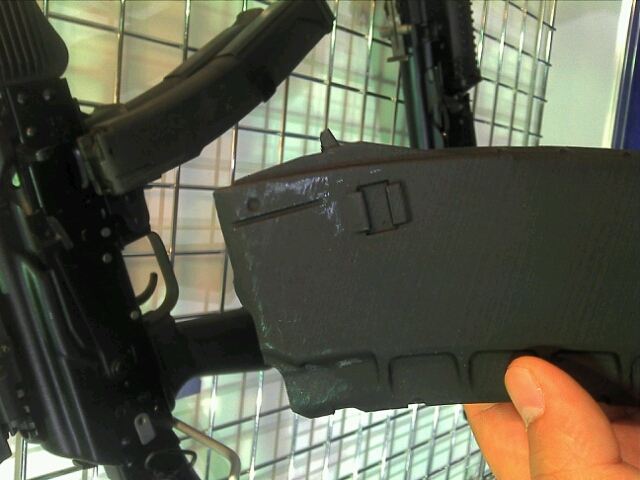

Первой памятной вехой можно назвать магазин к АК-12 с прозрачной задней стенкой, ныне находящийся в "Музейно-выставочном комплексе стрелкового оружия имени М.Т. Калашникова".

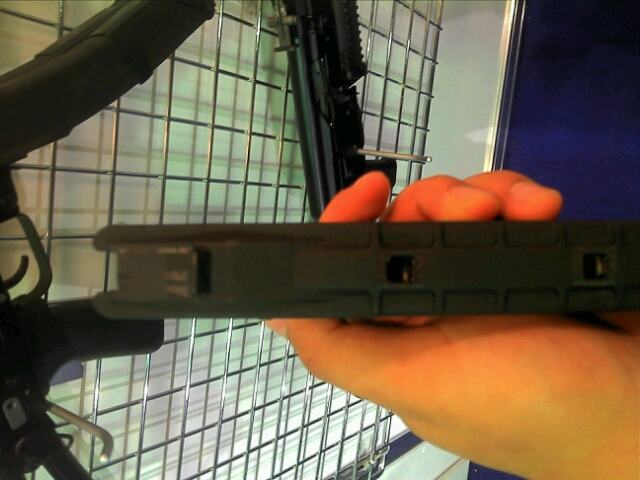

В связи с очевидной слабостью предыдущей конструкции появилась версия магазина с измененными ребрами жесткости и наличием технологических отверстий для контроля с торца магазина. Магазин в т.ч. допускал "шахтное" крепление в магазиноприемнике автомата АК-12. Вопросы с надежностью и защитой окон не решены.

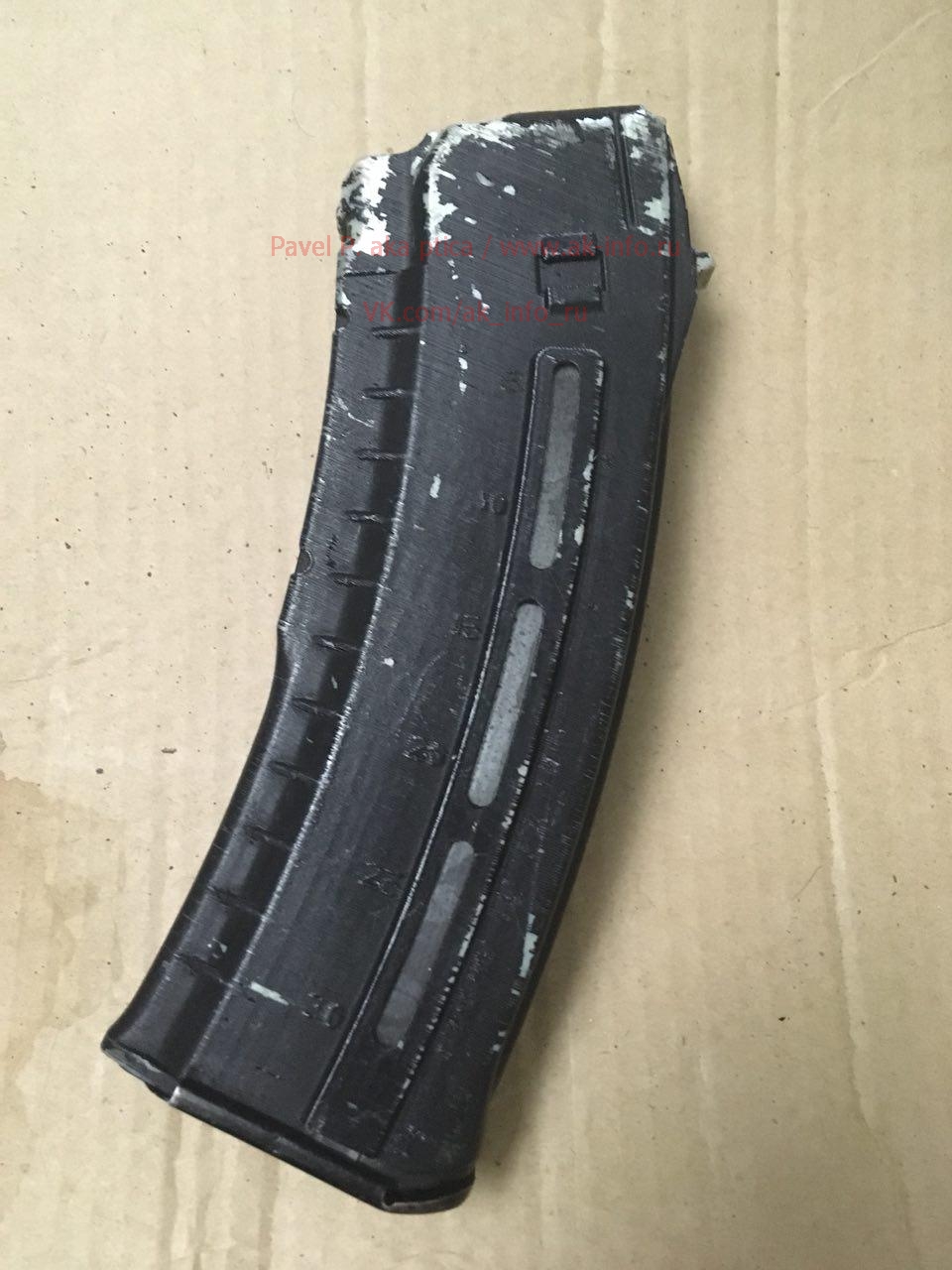

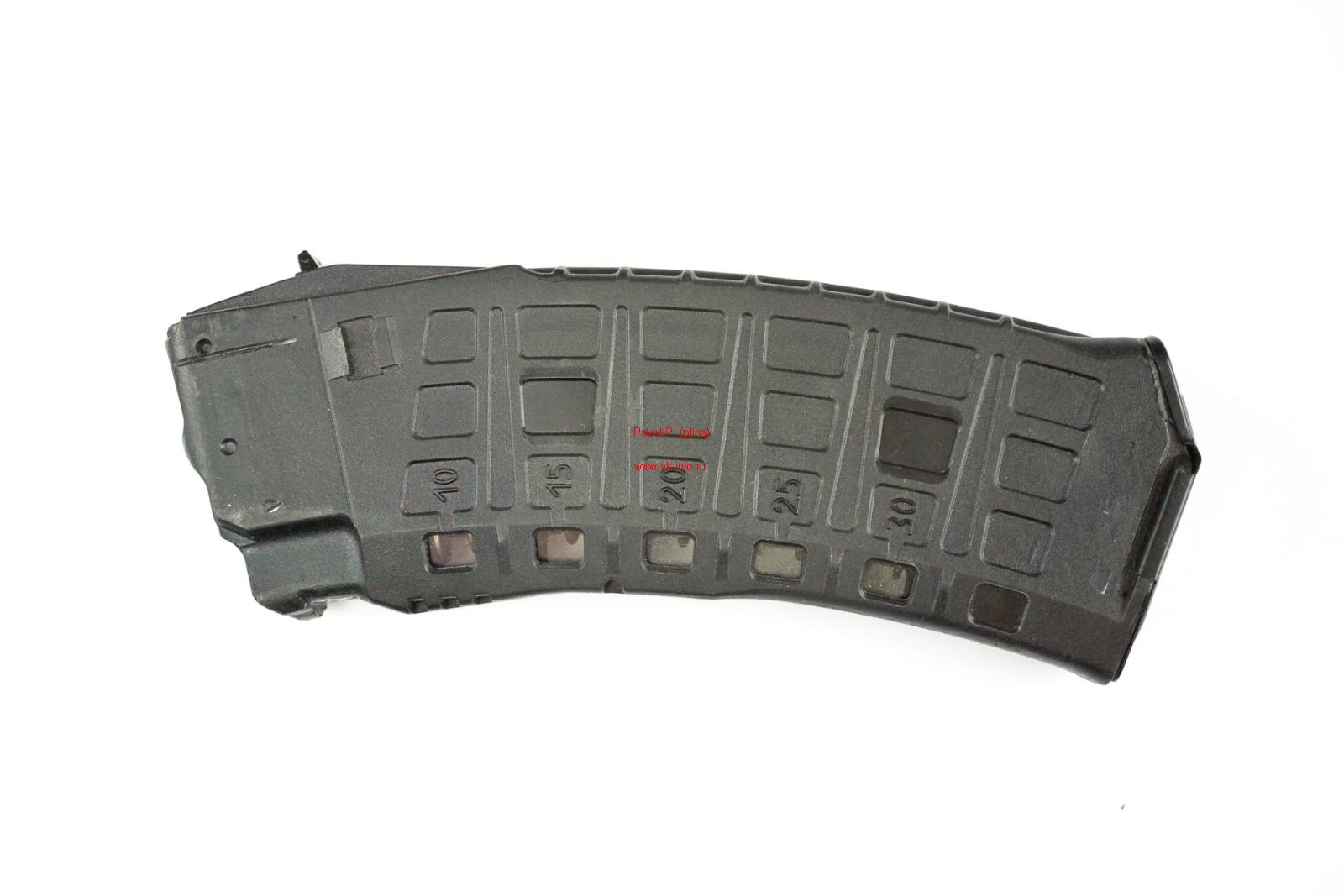

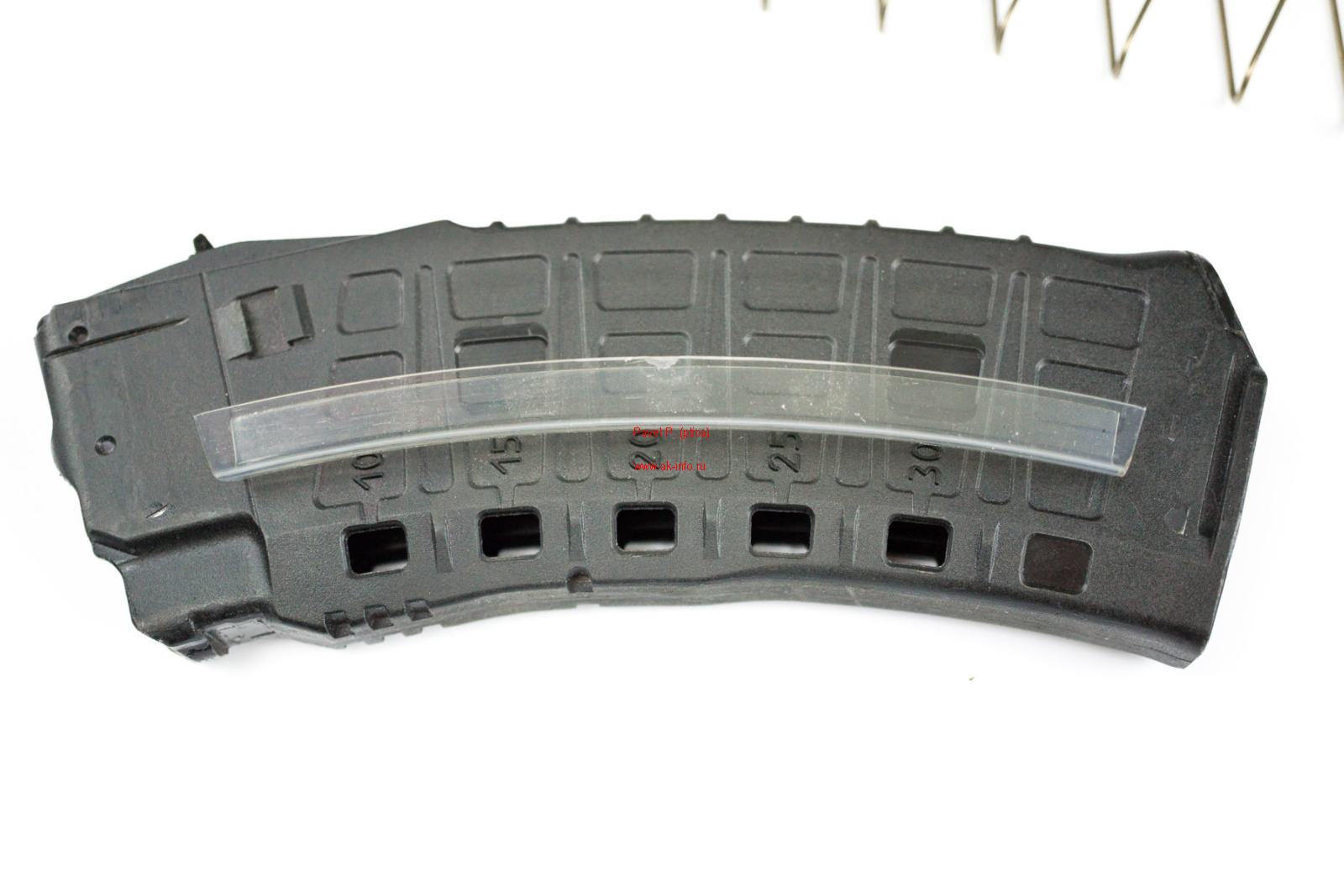

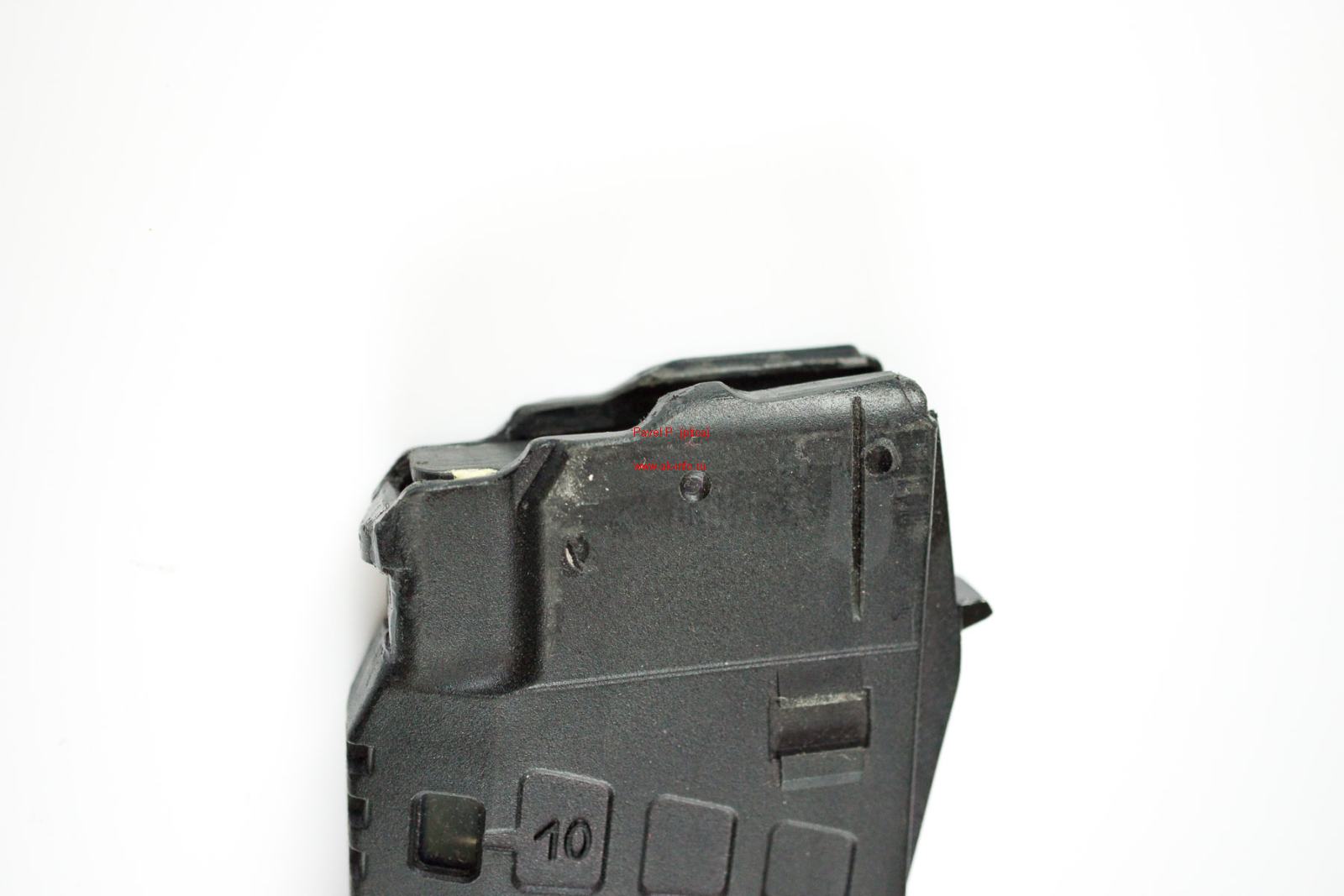

Следующей вехой (на начало 2014 года) является магазин с вертикальным окном подачи, во избежание давления на прозрачный вкладыш даже сделаны буртики. Вопросы с надежностью не решены, визуальный контроль обеспечивается не в полной мере. Окна сделаны только с одной (левой) стороны магазина и дополнительно нанесена разметка в виде:

• ---
• 10
• 15
• 20
• 25
• 30

Магазин также допускал "шахтное" крепление в магазиноприемнике автомата АК-12.

Учитывая зарубежный опыт (Magpul, израильские CAA, Fab Def, польский wz.96), требования отечественного ГРАУ МО РФ по испытаниям, результаты внутризаводских испытаний в КТЦ, была найдена наиболее приемлемая конструкция магазина, вобравшая в себя все лучшее, что было известно, при этом не снижая надежность магазина по сравнению со штатными магазинами к АК74М.

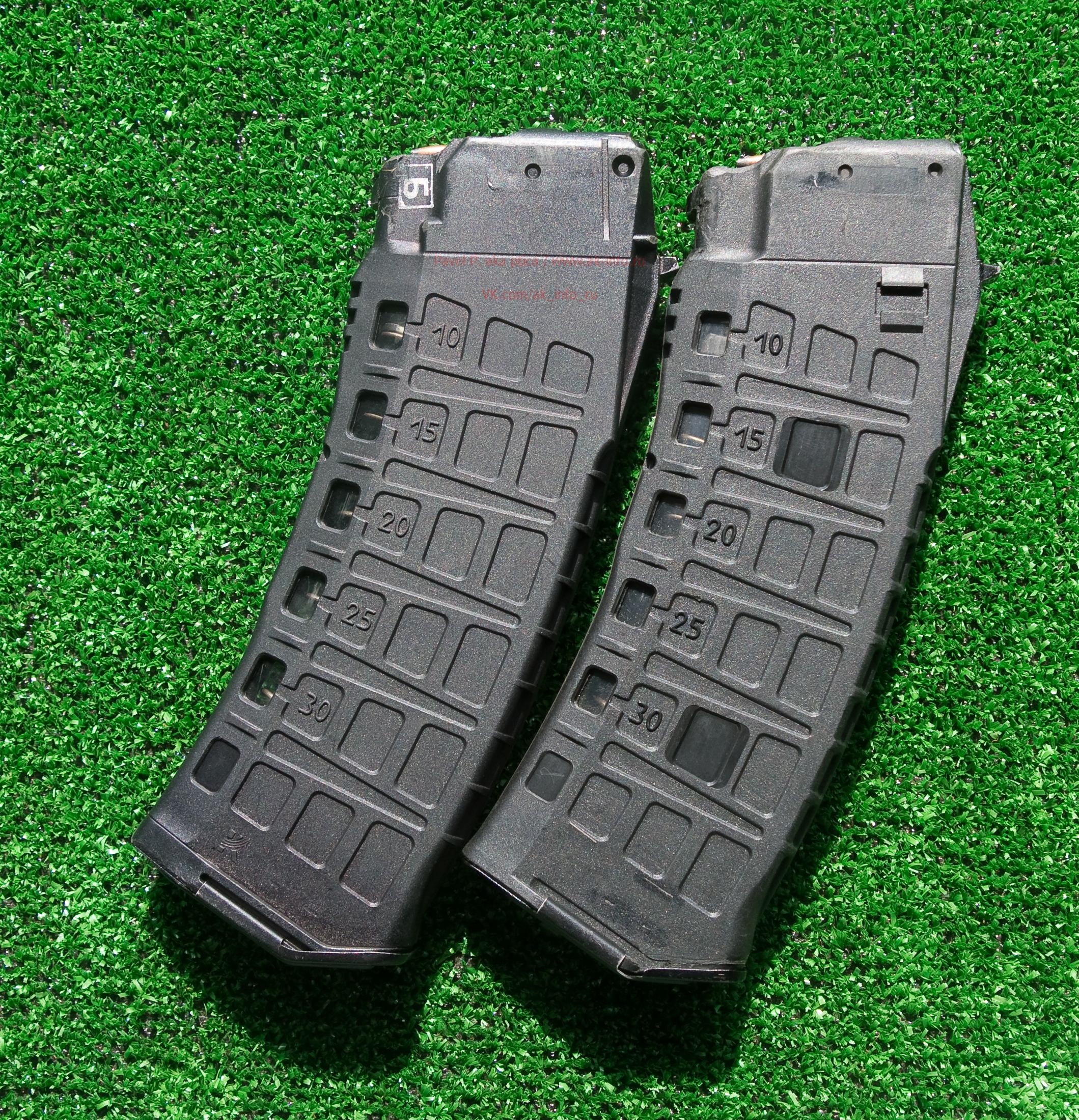

Самой ранняя из известных мне версий представлена ниже. Назову ее вариант 0. Она не имеет маркировки патрона на корпусе (ниже об этом) и не имеет пазов для снаряжения из обойм. На фотографии самая первая версия и самая последняя (по состоянию на август 2018 года).

26.08.2014 года более проработанная конструкция была подана на регистрацию в патентное бюро и менее чем через год была зарегистрирована.

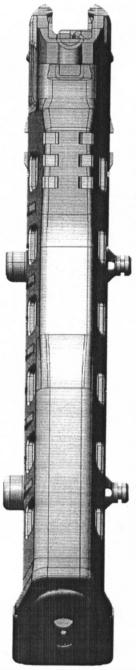

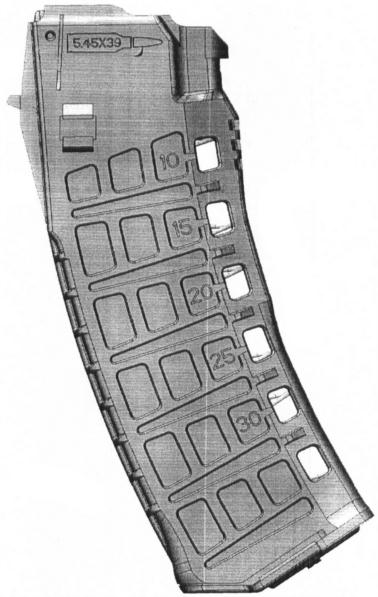

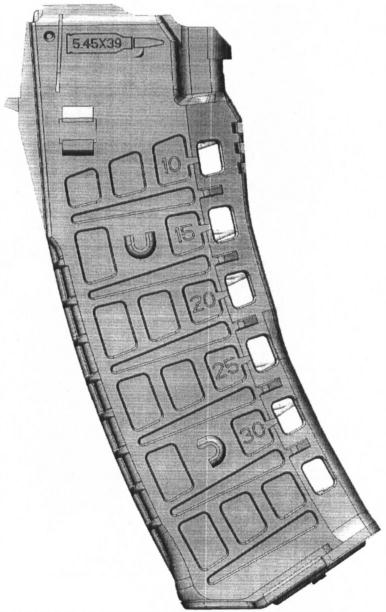

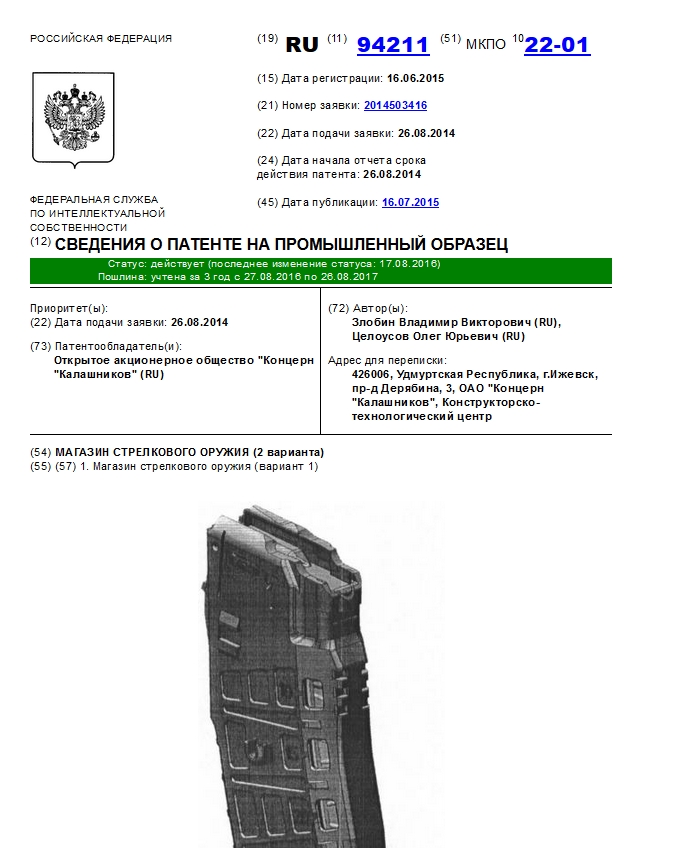

Патентом RU94211 ( http://www1.fips.ru/fips_servl/fips_servlet?DB=RUDE&DocNumber=94211 ) защищено две конструкции магазина:

•  в первом варианте, допускающем соединение магазинов друг с другом (т.н. "спарка")
•  во втором варианте не допускающем такого.

Обе версии магазина характеризуется следующим образом (из текста патента):

•  выполнением корпуса коробчатой формы с радиусными передней и задней стенками, оформлением боковых стенок корпуса ступенчатыми с линией перехода, проходящей параллельно задней стенке и зрительно разделяющей корпус магазина на две неравные части, наличием в верхней части выступающего подавателя, наличием крышки в нижней части;
• отличающийся:
•  оформлением боковых стенок корпуса с выдавками в виде четырехугольника со скругленными углами, расположенными по три в ряду и разделенными продольными расширяющимися к линии перехода выдавками, проходящими по радиусу, образующему заднюю стенку корпуса;
•  нанесением в верхней части боковых стенок контура патрона с указанием калибра;
•  выполнением окон, расположенных параллельно линии перехода и зрительно продолжающими ряды выдавок на боковых стенках корпуса, имеющих форму четырехугольника со скругленными углами;
•  выполнением упомянутых окон прозрачными;
•  нанесением цифр у прозрачных окон на боковых стенках корпуса;
•  выполнением по центру задней стенки широкого ребра с примыкающими к нему с двух сторон короткими ребрами;
•  выполнением крышки со скошенной поверхностью, на которой по центру выполнено широкое ребро с примыкающими к нему с двух сторон короткими ребрами;

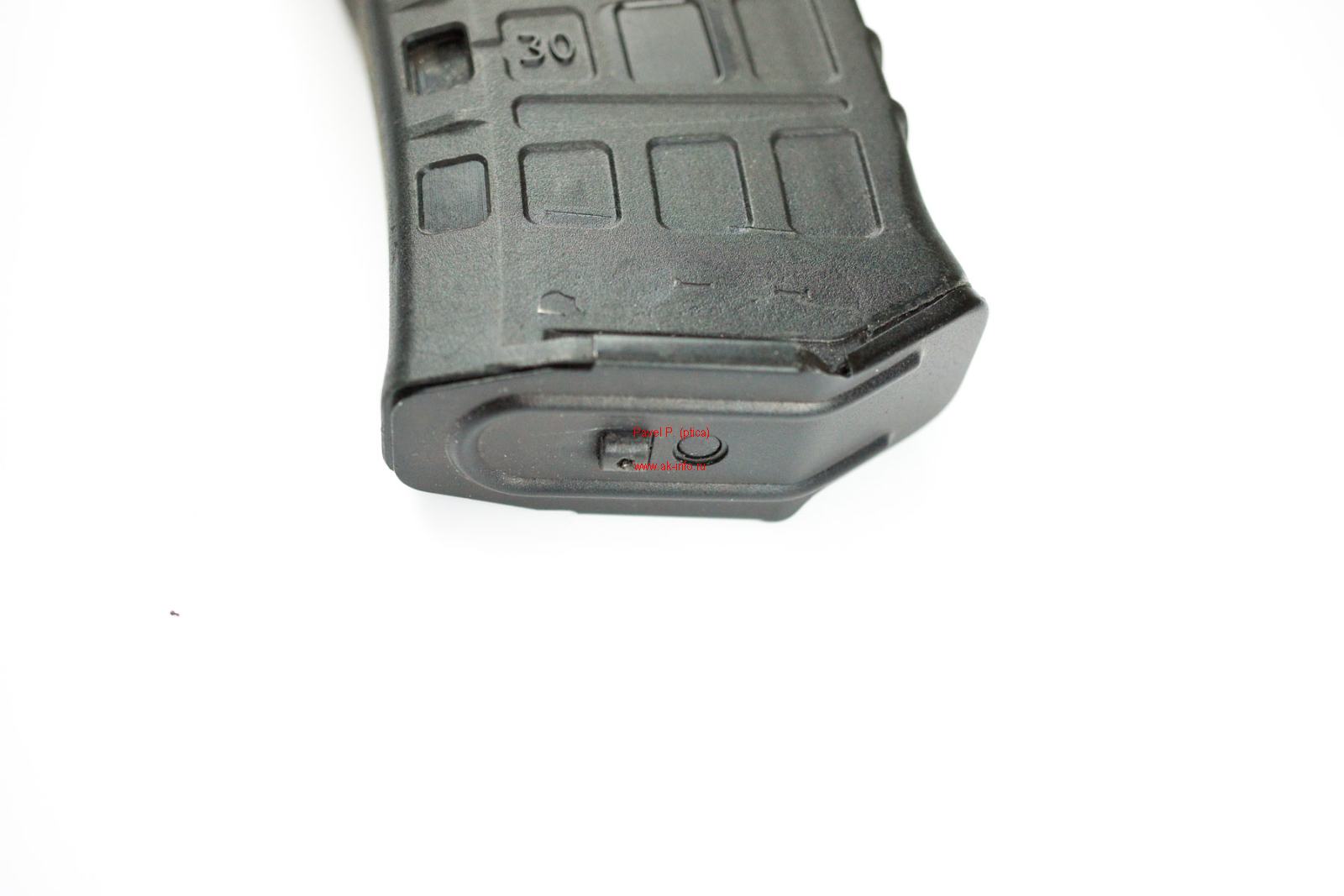

•  наличием на крышке выступающей защелки;
•  выполнением на крышке дугообразной выдавки.

•  скошенный низ магазина облегчил стрельбу с упором оружия на магазин;

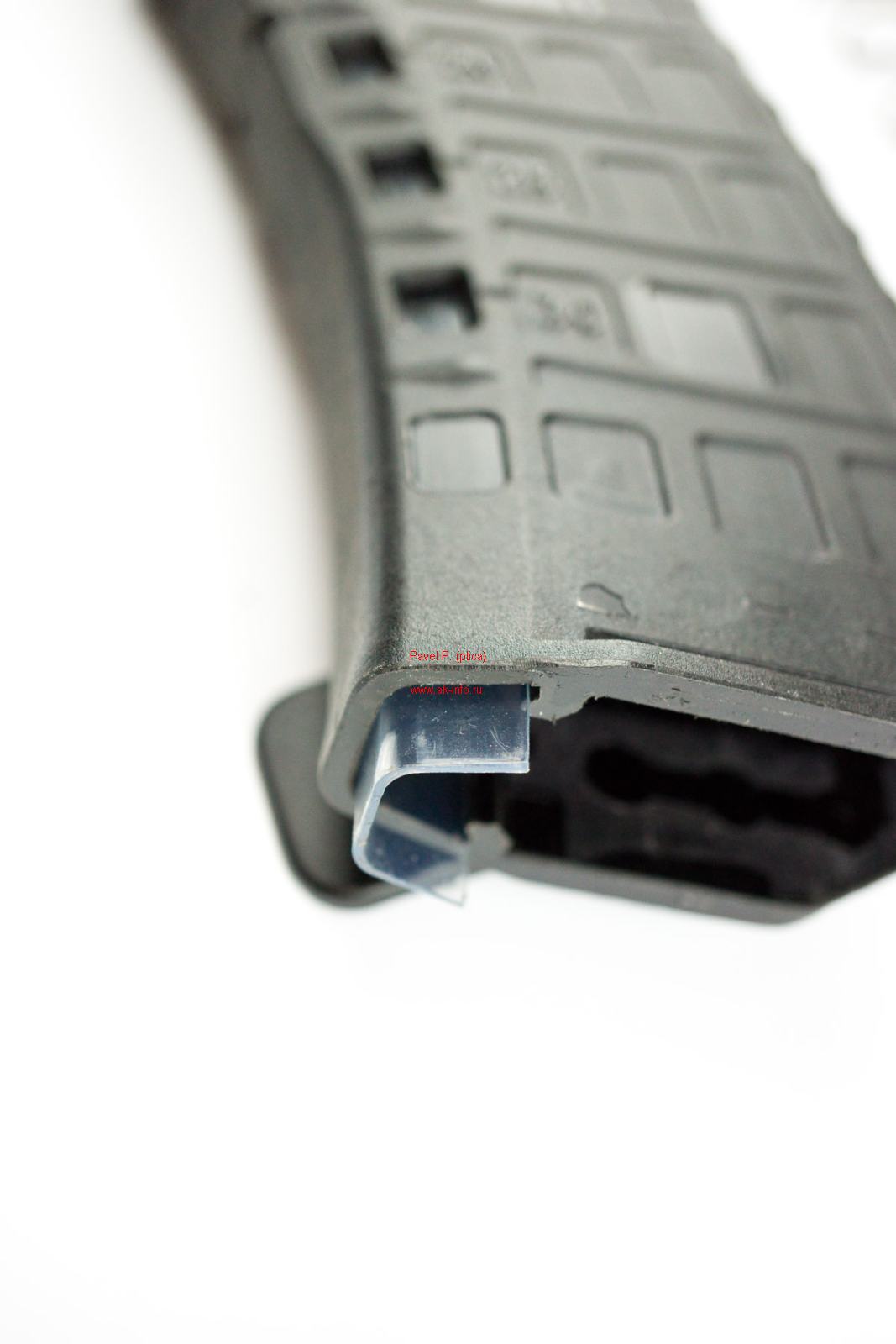

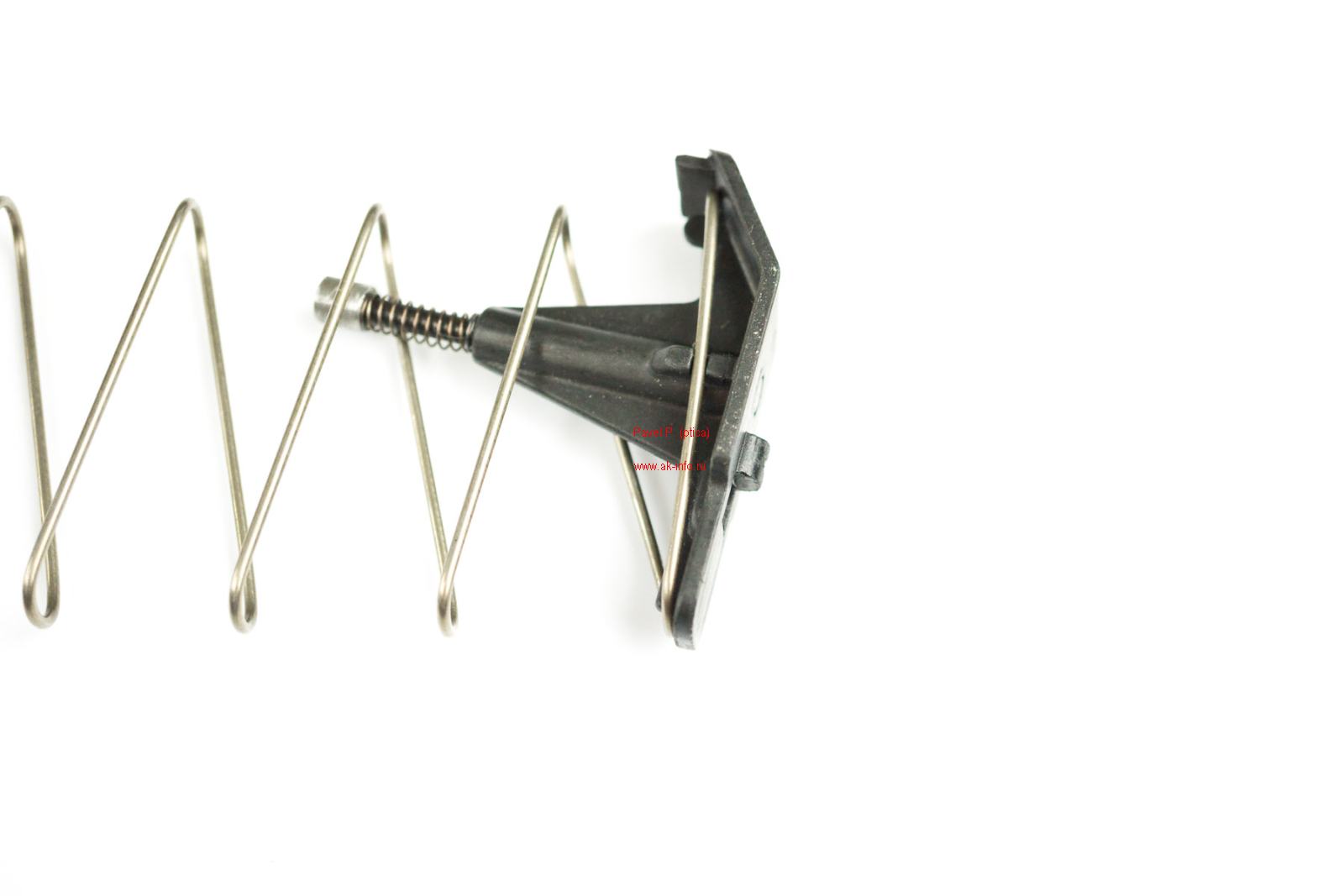

•  появился механический датчик снаряженного магазина, позволяющий тактильно определить такой магазин;
•  магазин сохранил возможность использования с АК-12 с шахтным механизмом магазиноприемника;
•  магазин сохранил возможность заряжания из обойм;
•  прозрачность обеспечена устойчивыми к термическому воздействию пластиковыми вставками, удобными в обслуживании и ремонтопригодности.

В следующем варианте (назову его вариант 3) магазин "потерял" гравировку патрона и данный магазин есть в моей коллекции.

 В дальнейшем, в связи с ребрендингом Концерна и отказом от АК-12 конструкции Злобина на магазин стала наноситься логотип Концерна в виде буквы К, а сам магазин уже не предусматривал возможности шахтного заряжания. Назову это вариантом 4.

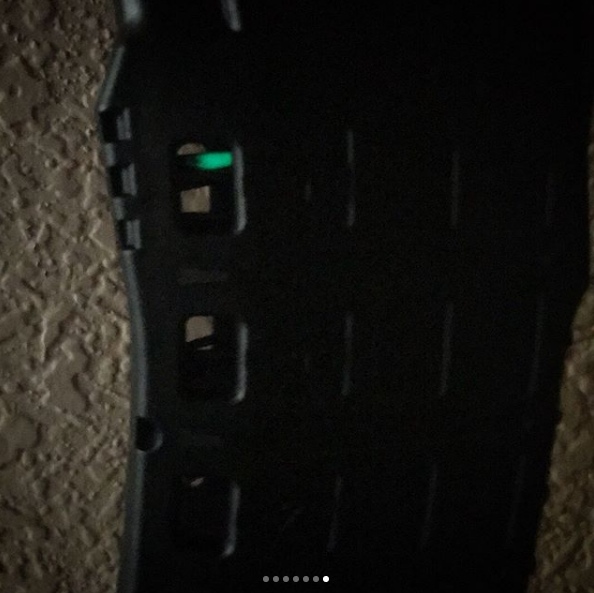

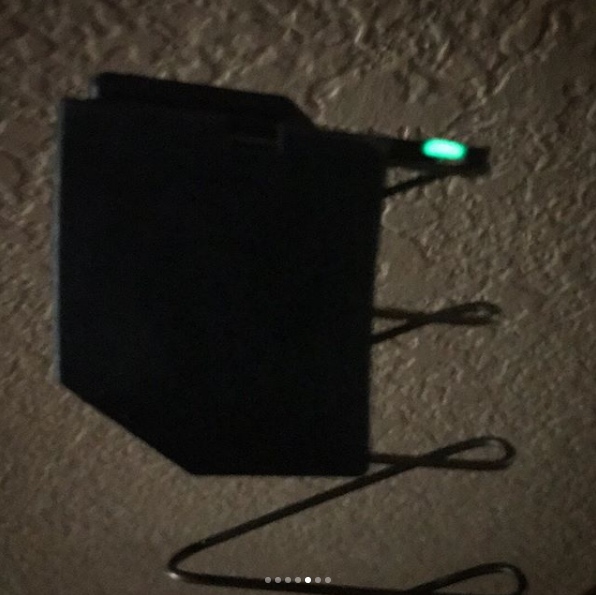

По состоянию на 2018 год появилась новая модификация магазина сначала со светонакопительным элементом, затем с подавателем яркого цвета.

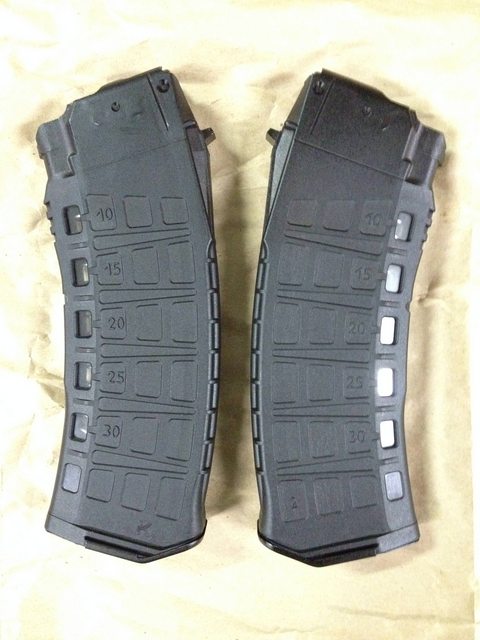

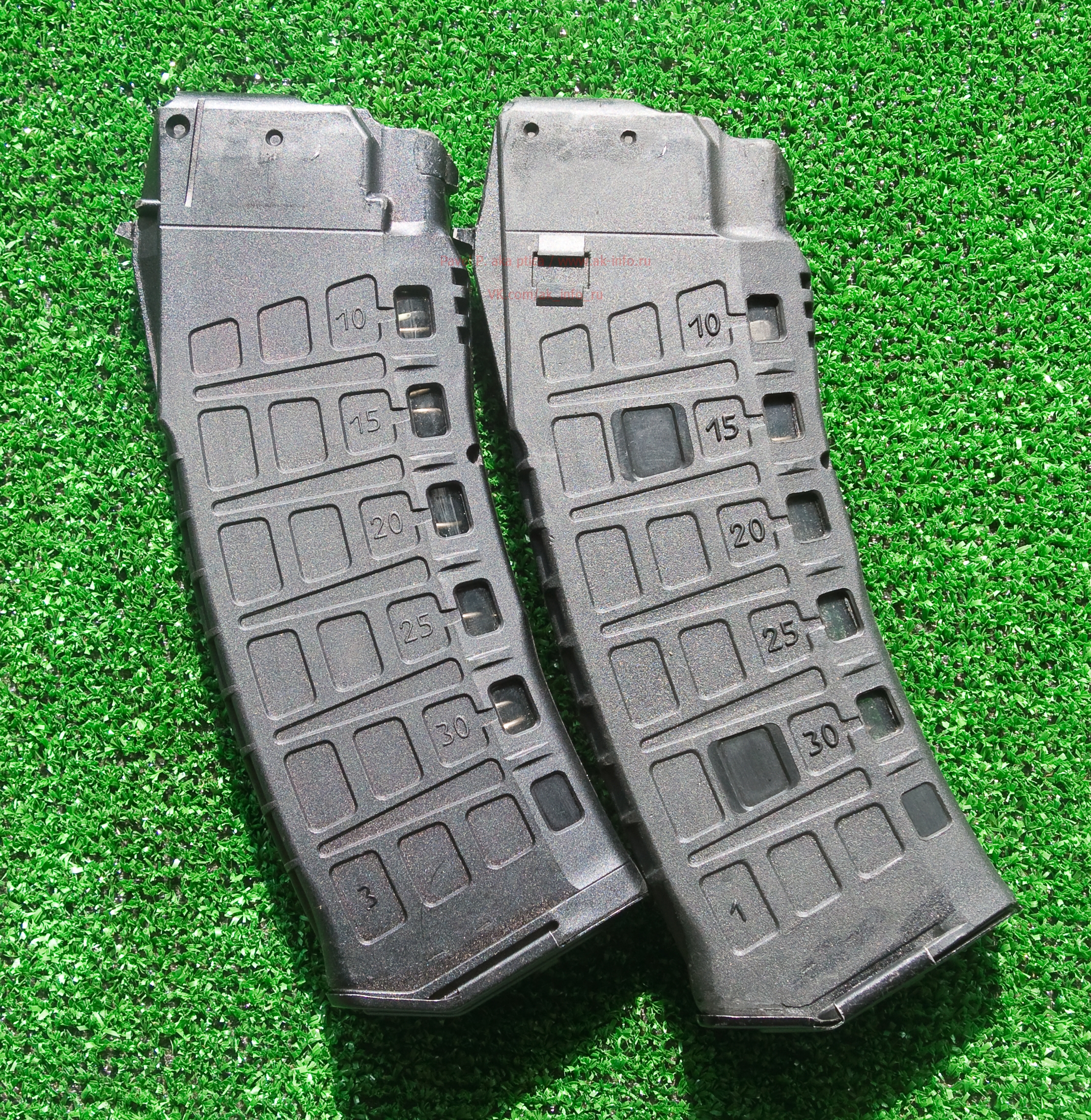

Итого еще раз все версии данного магазина:

1.  Вариант 0: без возможности снаряжения из обойм.
2.  Вариант 0.1: прозрачный, без возможности снаряжения из обойм. (о нем далее)
3.  Вариант 1: с креплением для спарки.
4.  Вариант 2: без крепления для спарки, с гравировкой патрона
5.  Вариант 3: без гравировки патрона.
6.  Вариант 4: без шахтного размещения, с новым логотипом.
7.  Вариант 5: со светонакопительным элементом.
8.  Вариант 6: со светонакопительным элементом и с цветным подавателем.

Итого 8 модификаций магазина одной конструкции за 4 года и под один калибр патрона.

Казалось бы, можно подытожить, но на форуме "Армия-2018" Концерн представил магазины этой же конструкции под калибры 7,62*39 к АК-15/АК-203, АК204 и 5,56*45 для автоматов АК-201, АК-202.

Видно, что магазины изменили свою геометрию, магазин под "семерку" не предназначен для стрельбы с упором на него конструктивно, а магазин под 5,56*45 получил маркировку калибра.

"Прозрачные" магазины к АК-12:

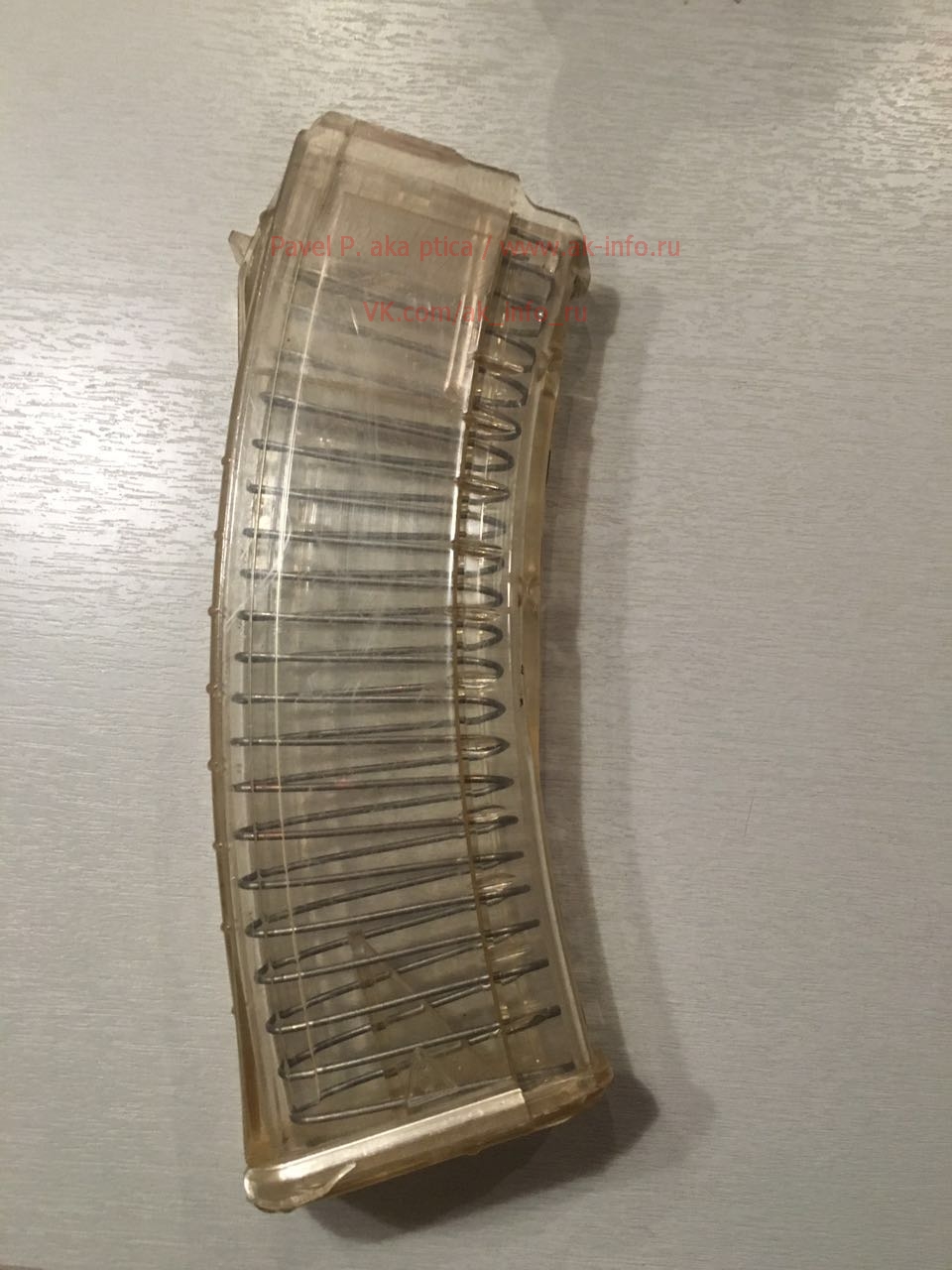

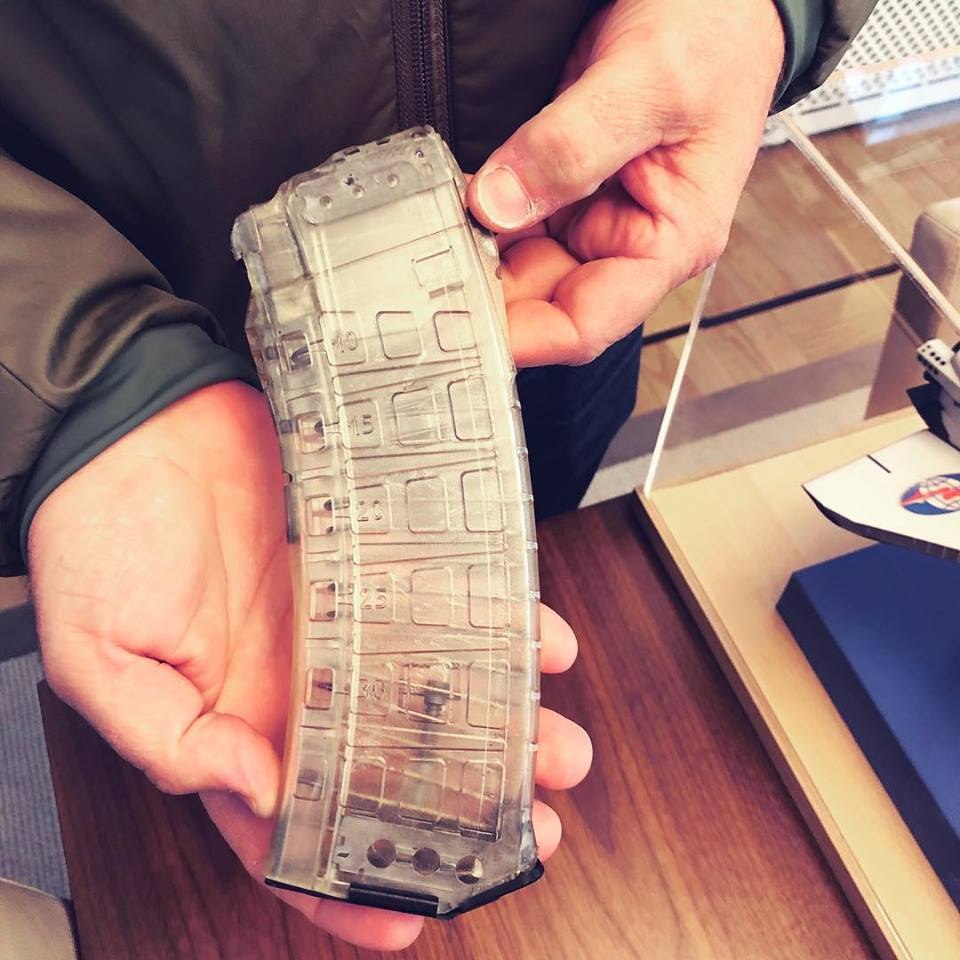

Являлся самой первой версией, удовлетворяющей фактическим требованиям МО РФ по контролю наличия патронов в магазине. Выполнен в стандартной литьевой форме, только из прозрачного материала.

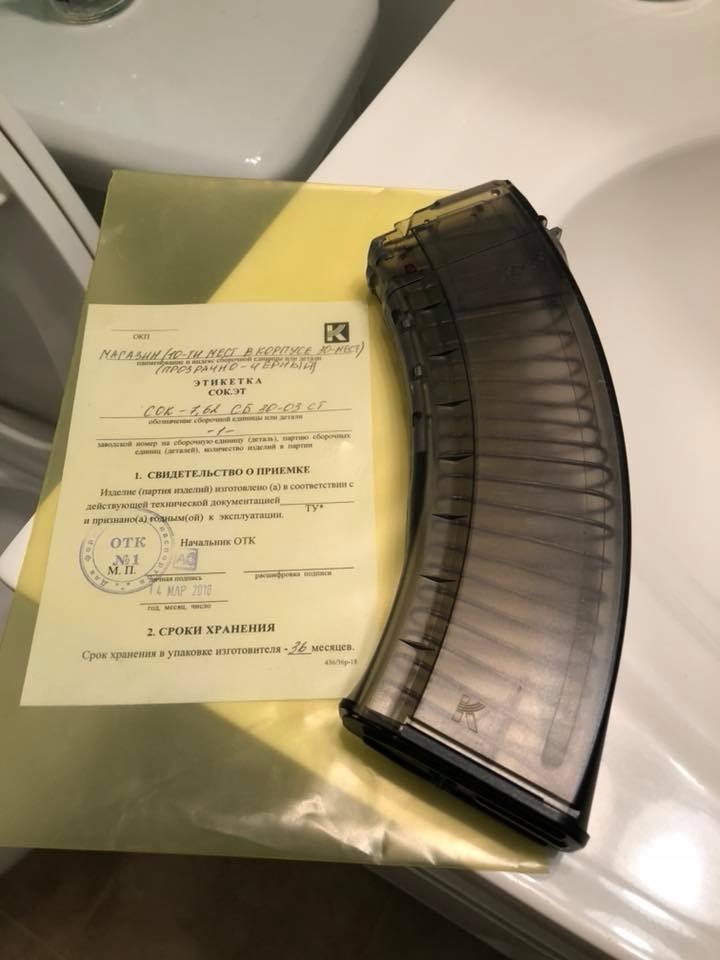

Следующей версией стал магазин к АК-12 конструкции Злобина (вариант 0), но выполненный из прозрачного материала.

Сам прозрачный материал более хрупок, по сравнению с непрозрачным, ввиду чего технологи и химики ни ЦНИИТОЧМАШ, ни Концерна Калашников приемлемый вариант не нашли.

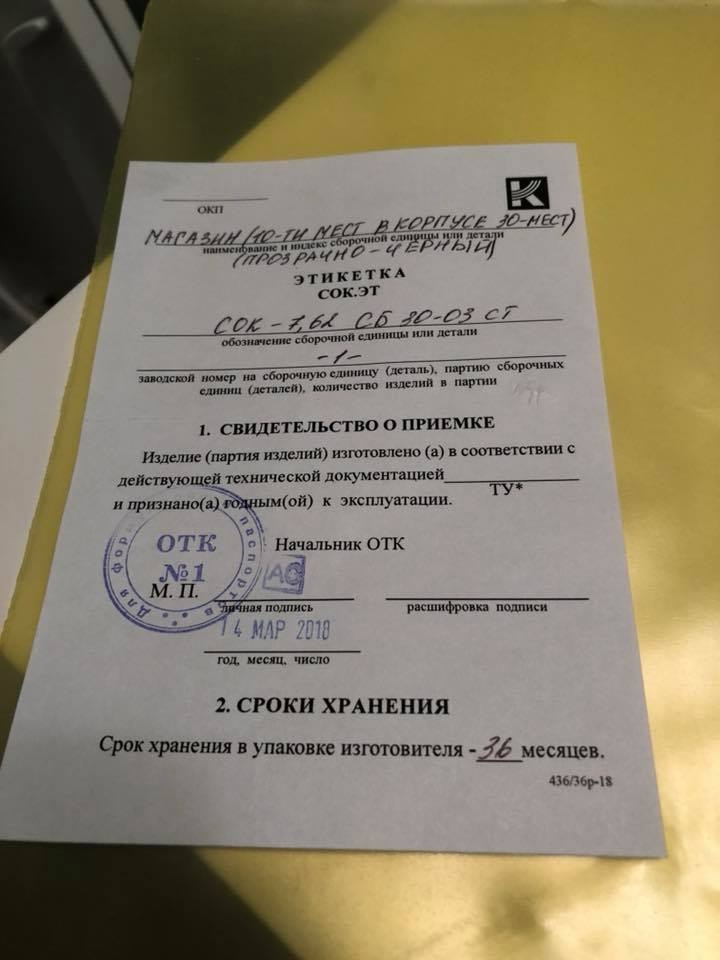

Но т.к. прозрачные магазины очень замечательно смотрятся у спортсменов, "тактикульных" стрелков, то Концерн Калашников продолжил технологический поиск оптимального решения с прозрачными магазинами под патроны 7,62*39, 9*19, 12 калибра.

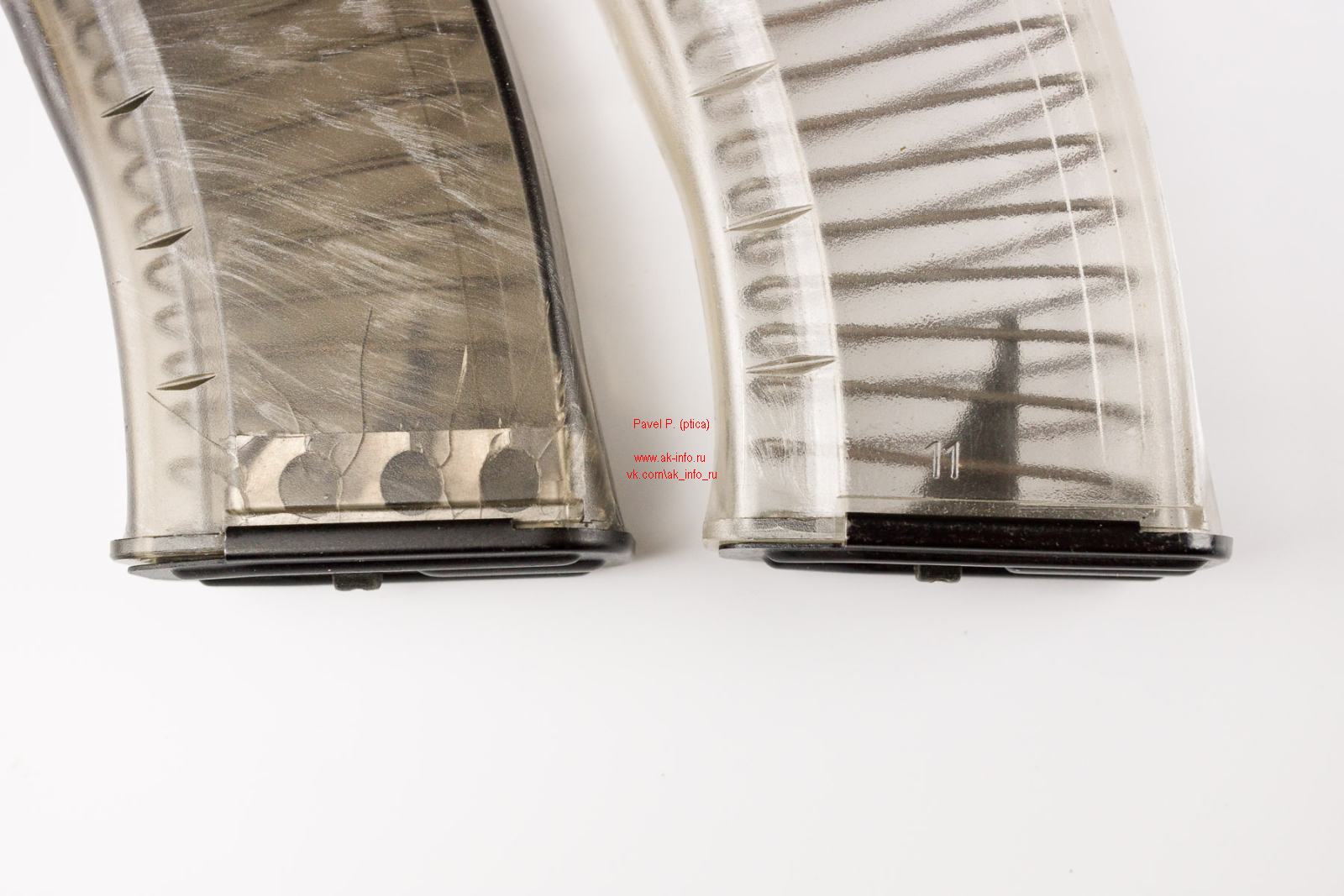

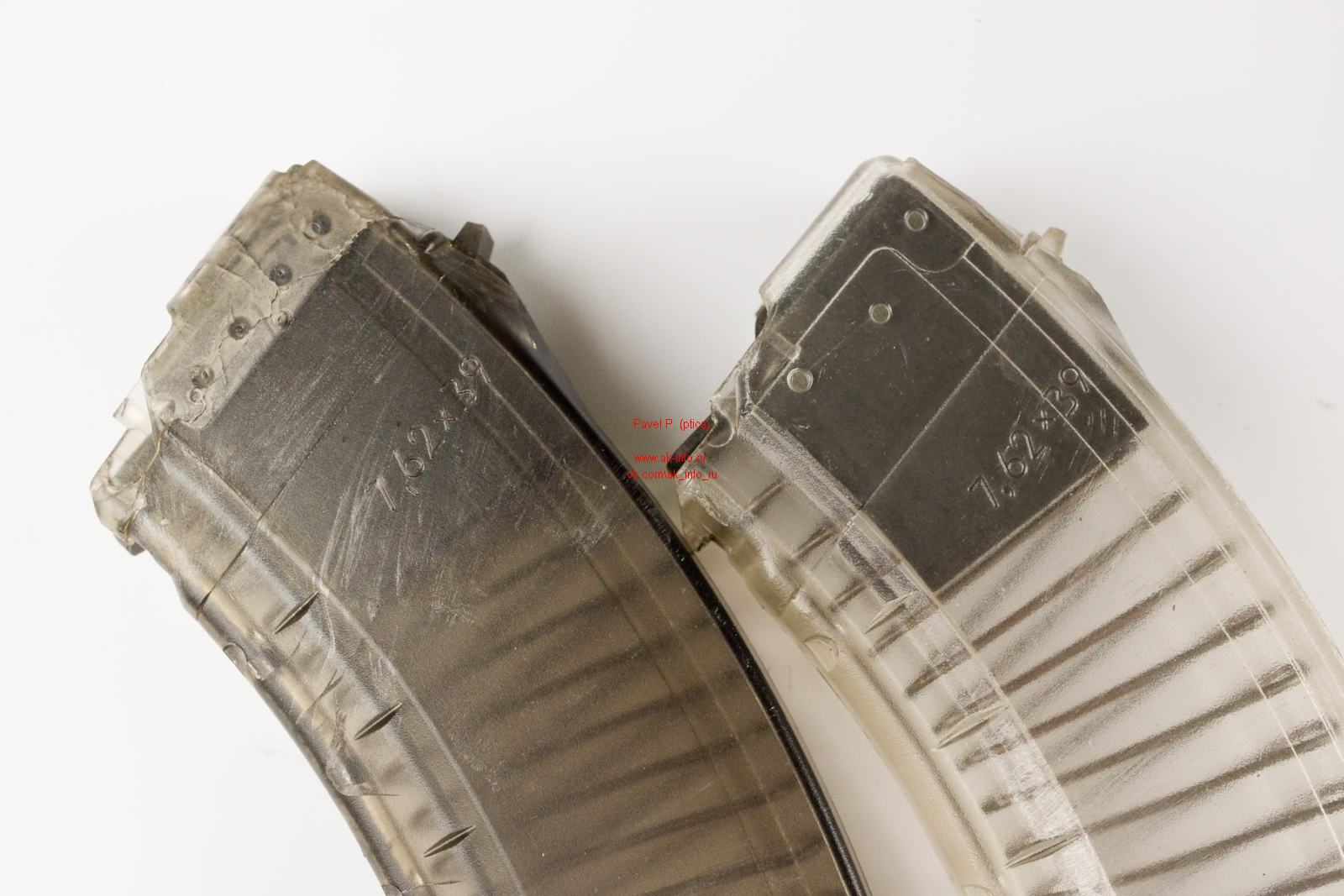

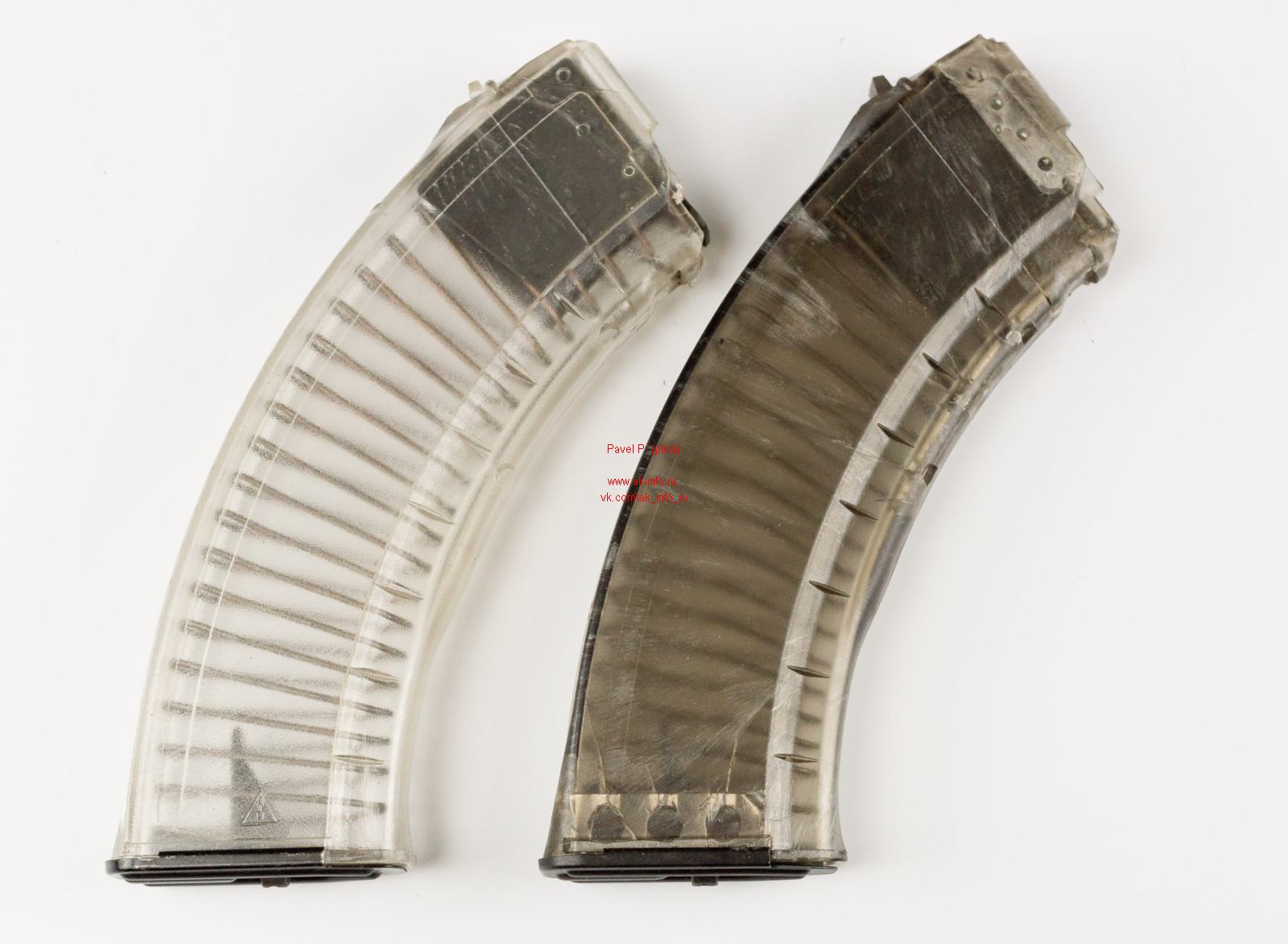

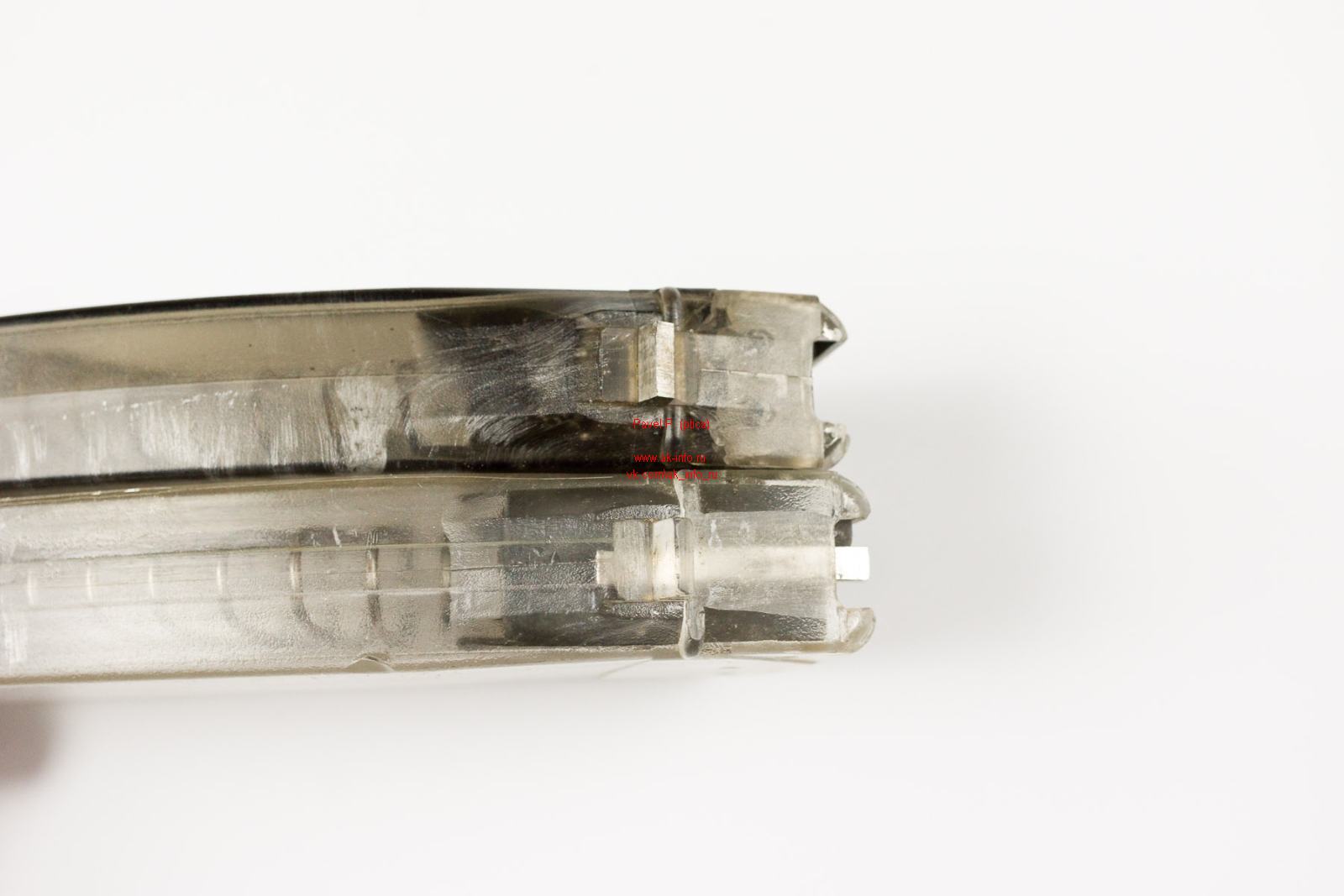

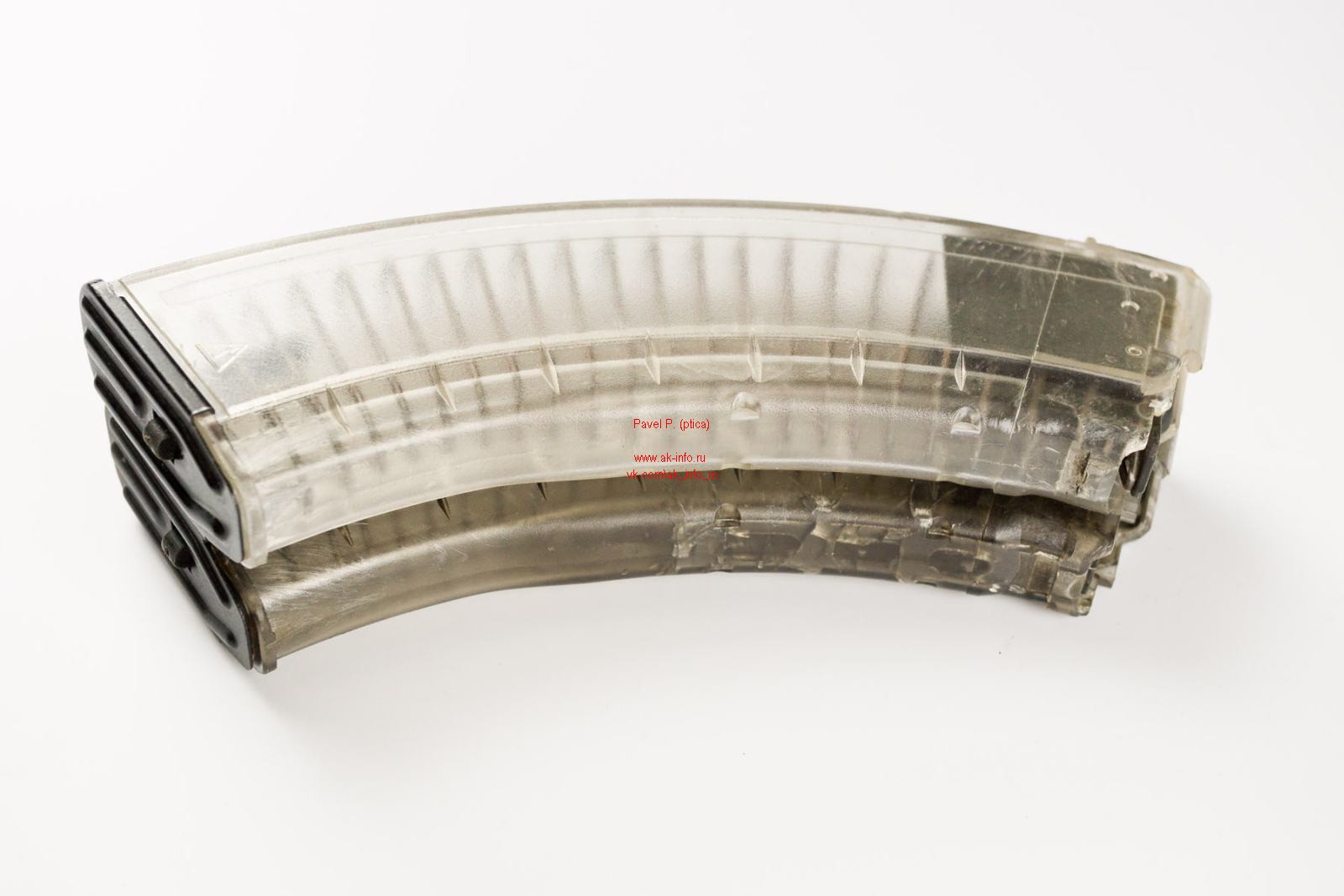

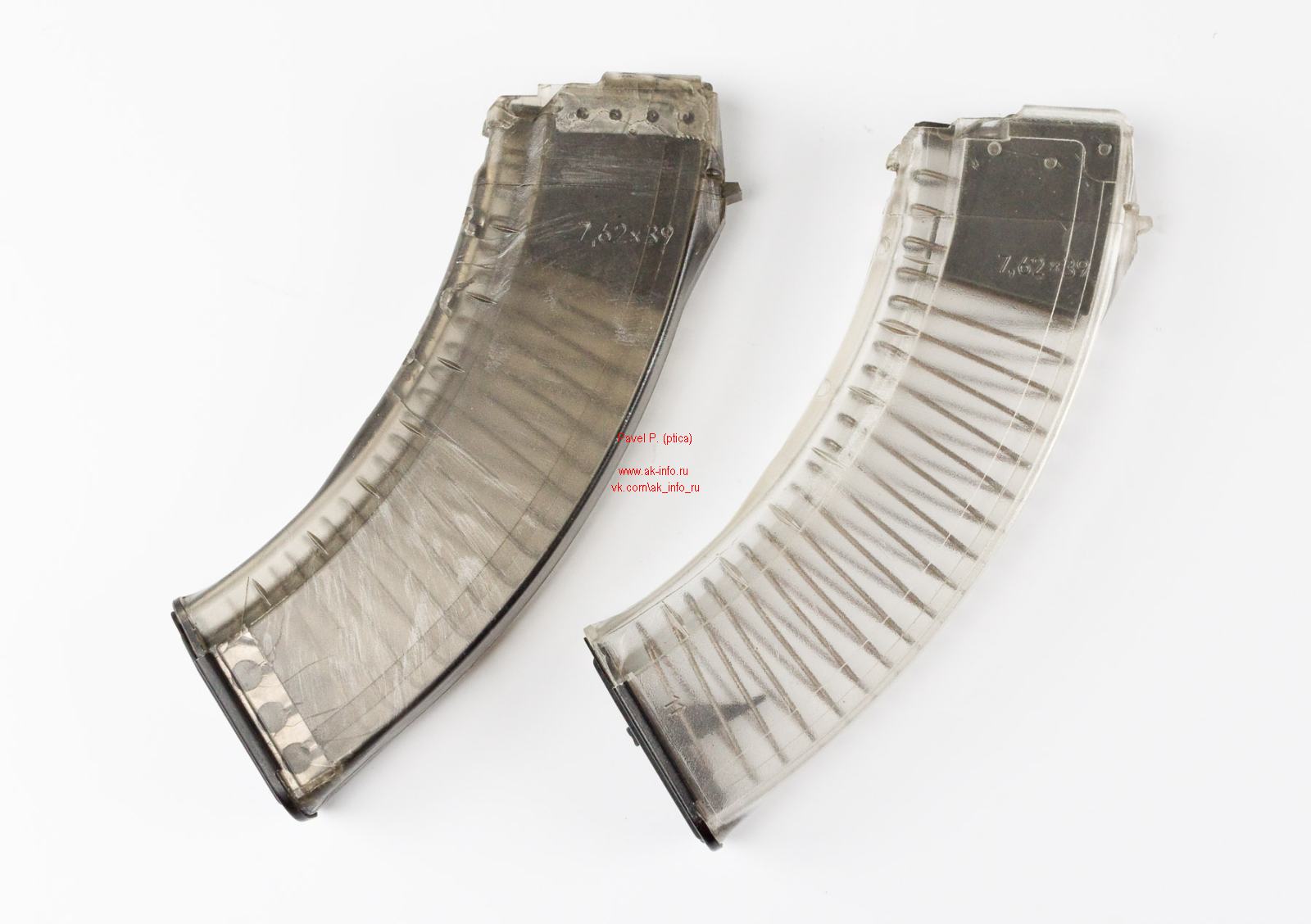

Ниже обзор двух версий прозрачных магазинов, усиленной армированием и без усиления.

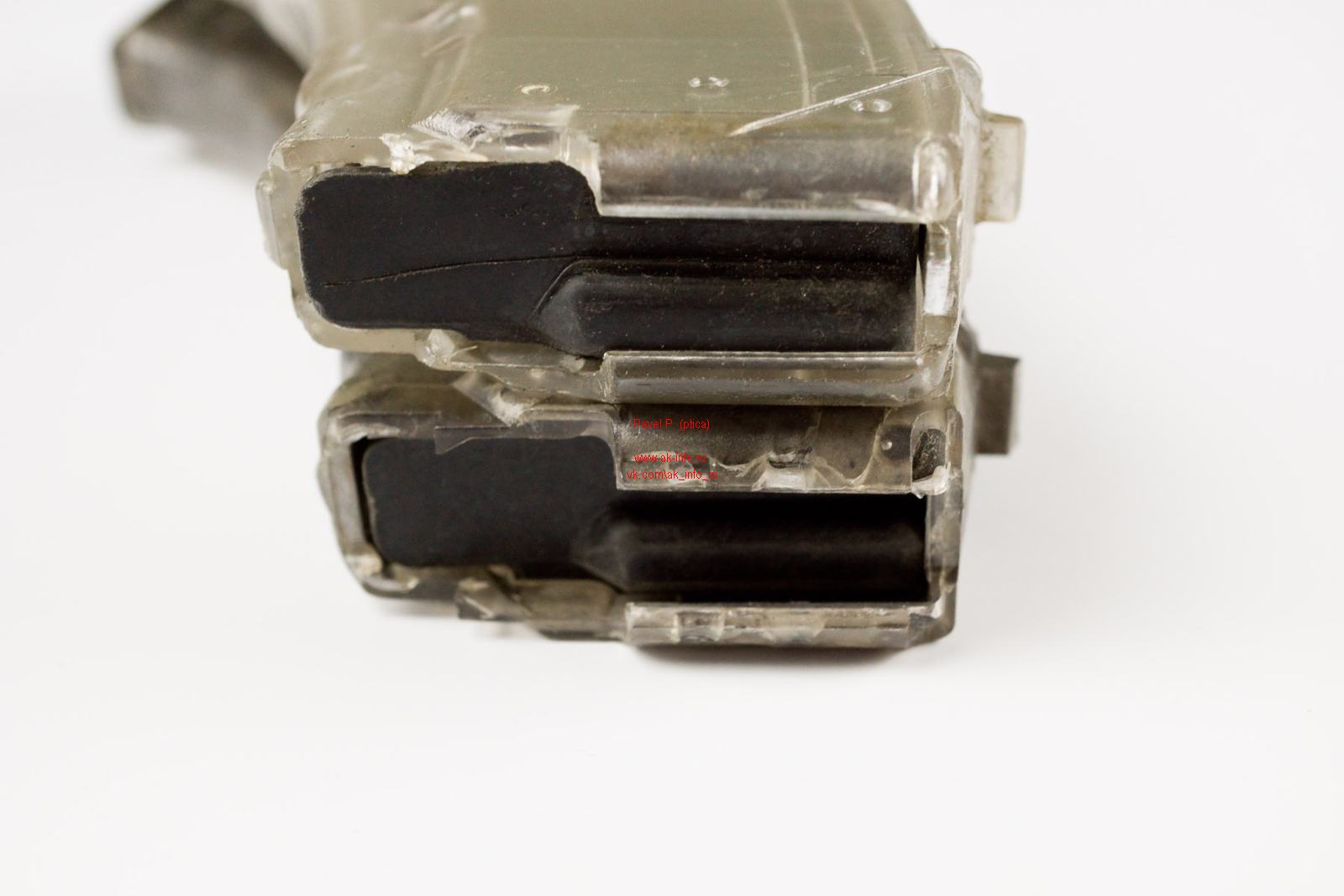

 Существовала еще версия из прозрачного ярко-зеленого пластика, судя по старому логотипу - еще производства Ижмаша, а не Концерна Калашников.

Последняя из известных мне версий образца 2018 года - армированная с новым логотипом Концерна на корпусе.


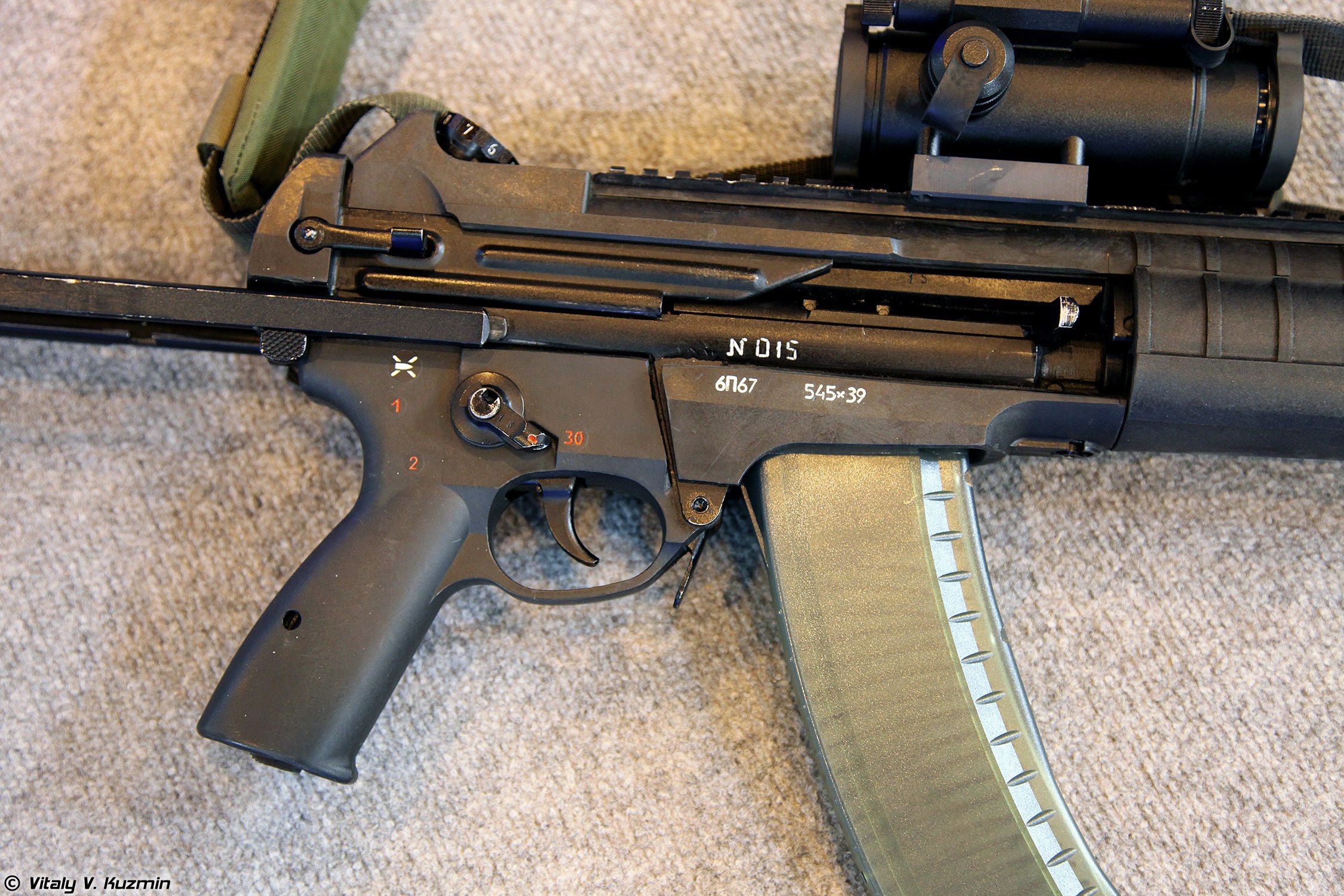

Нельзя не сказать о конкурентах. Завод им. Дегтярева, под чей автомат А-545 и писались первоначальные тактико-технические требования на новый автомат предложил только прозрачный магазин для своих изделий. Госиспытания и войсковые испытания проходил с магазинами своего конкурента, Концерна Калашников.

За помощь в подготовке материала хочу поблагодарить Концерн Калашников ( http://https://kalashnikov.media ) в лице директора по коммуникациям Софии Ивановой ( https://www.facebook.com/ivanova.sofya ), организовавшей приглашения меня на "Армию-2018", где благодаря помощи специалистов Концерна Владимира Онокоя ( https://vk.com/id1859372 ), Григория Л. ( https://vk.com/kalashism ) и Максима Попенкера ( https://vk.com/mpopenker) я смог сделать часть представленных фотографий.

P.S.

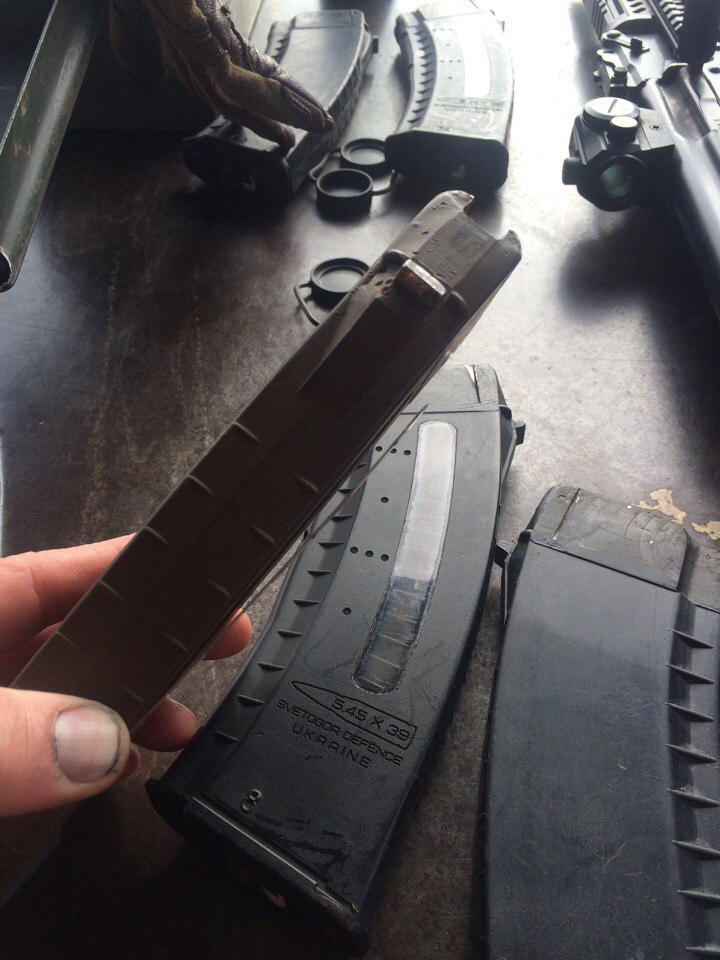

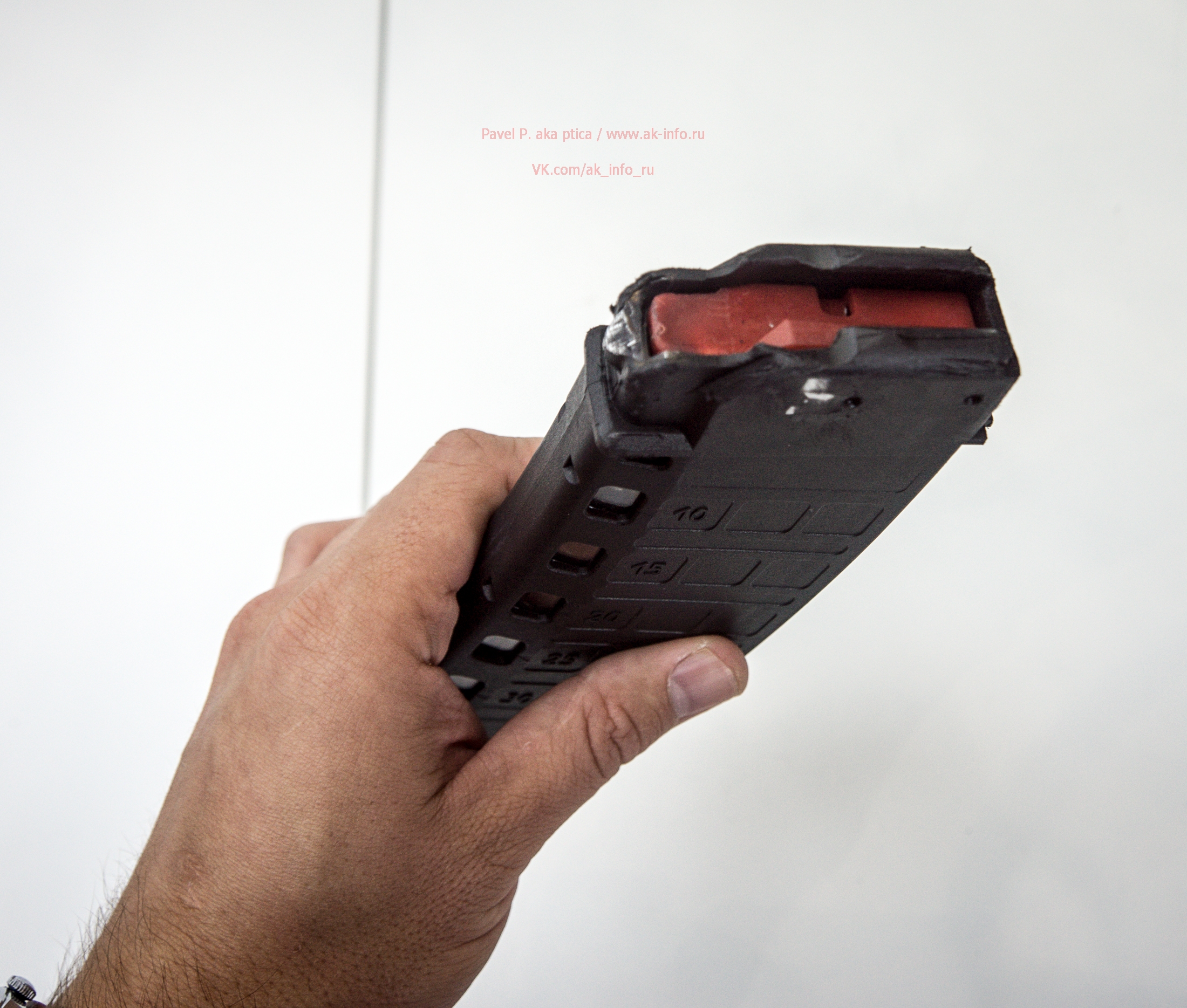

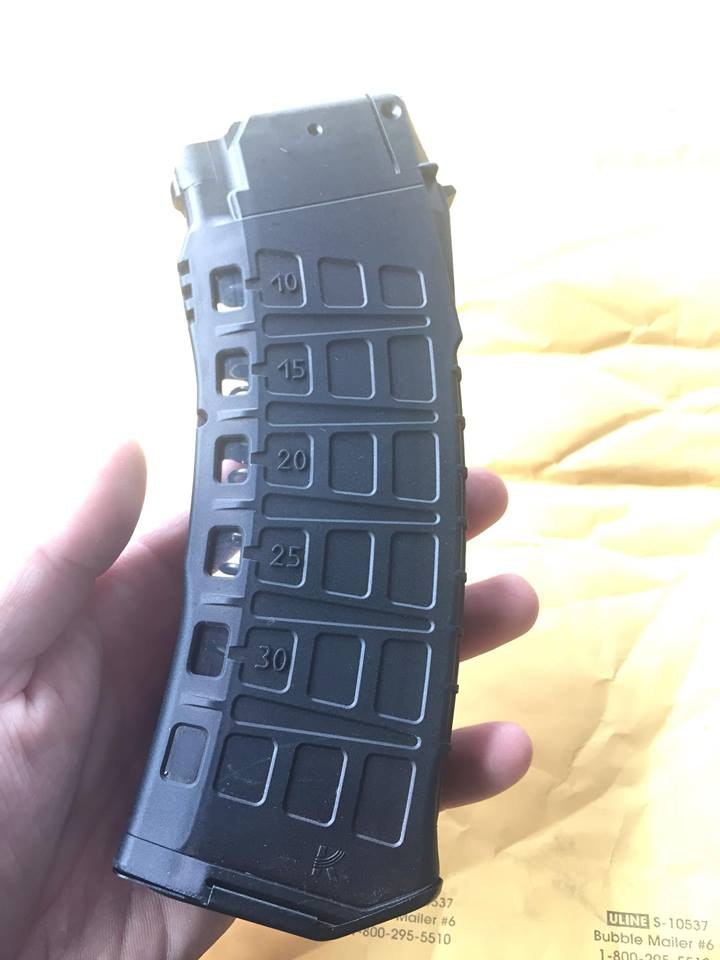

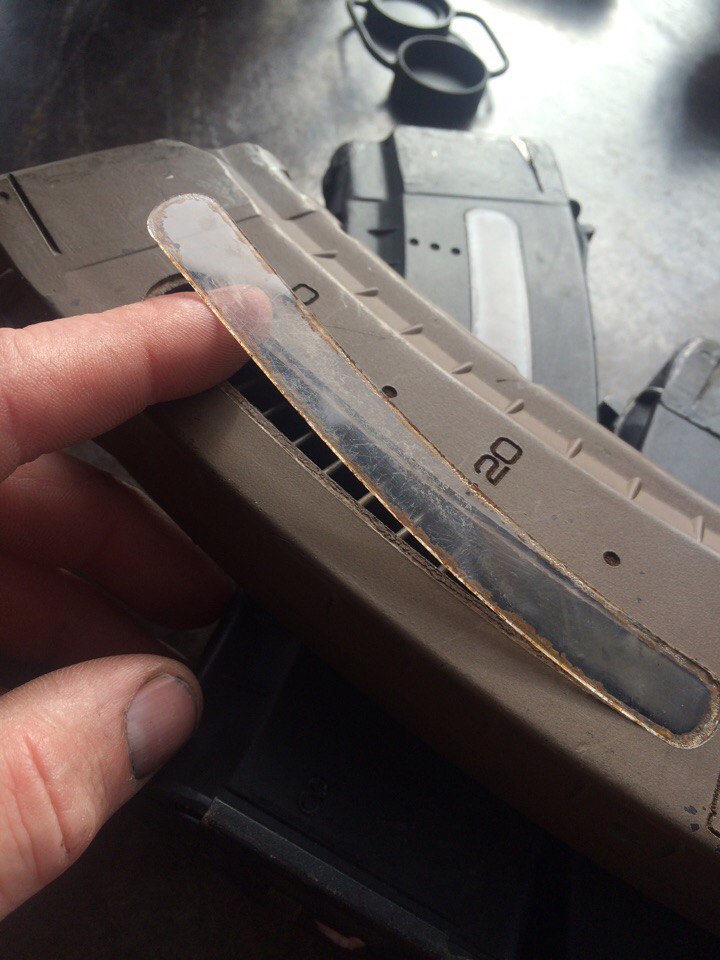

В социальных сетях при обсуждении магазина к АК-12 главным упреком служило, что конструктор сделал окна для визуального контроля в передней части магазина, что они утоплены в корпус. Покажу что бывает в альтернативном варианте одного из производителей с Украины, занимающегося переделкой советских магазинов (за фотографии благодарность американскому фанату АК Lynndon Schooler ( https://vk.com/schooler87 )
