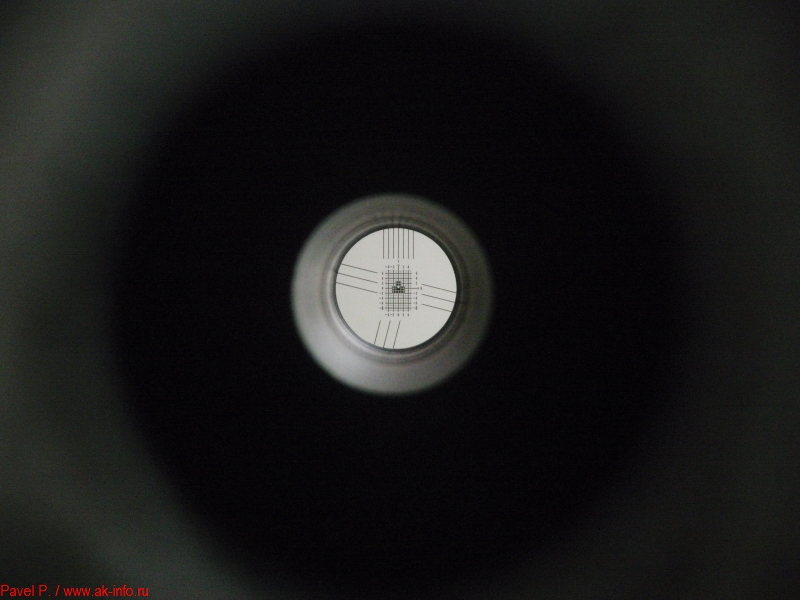

Ствольный коллиматор выверки (СКВ) УВ-2 с ночной подстветкой выверочной сетки. Ствольный коллиматор выверки (далее по тексту СКВ) УВ-2 с ночной подстветкой выверочной сетки предназначен для: - получения изображения выверочной сетки при выверке прицела 1ПН93-2 АК-74 на автомате АК-74М (далее по тексту автомат);
- приведения автомата и прицела к нормальному бою с определением индивидуальной точки выверки (далее по тексту ИТВ);
- бесстрельбового контроля нормального боя автомата и прицела по их ИТВ.
Основные технические данные СКВ УВ-2: погрешность при повторной установке | 0-00,25 | цена деления штрихов на сетке | 0-01 | базовый выверочный угол в вертикальной плоскости | минус 0-02 | базовый выверочный угол в горизонтальной плоскости | 0 | тип ночной подсветки выверочной сетки | светоэлемент Т (3)-08 |

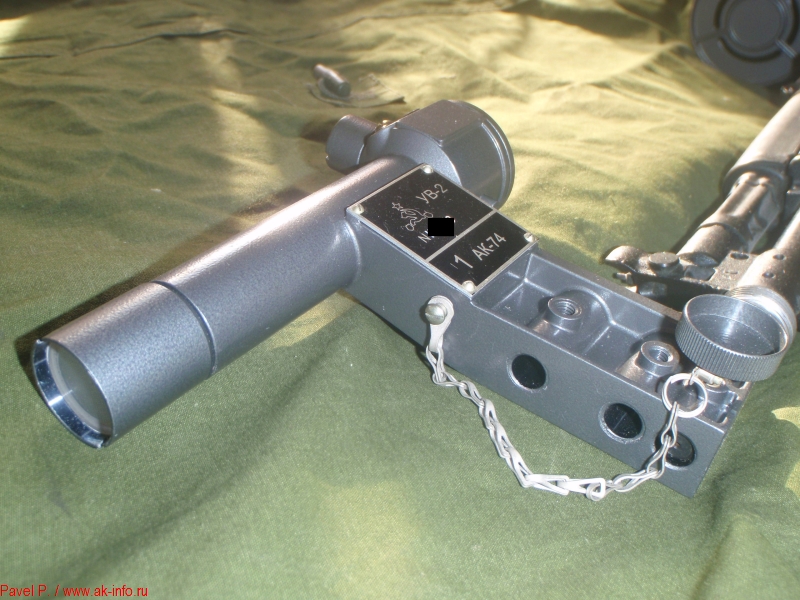

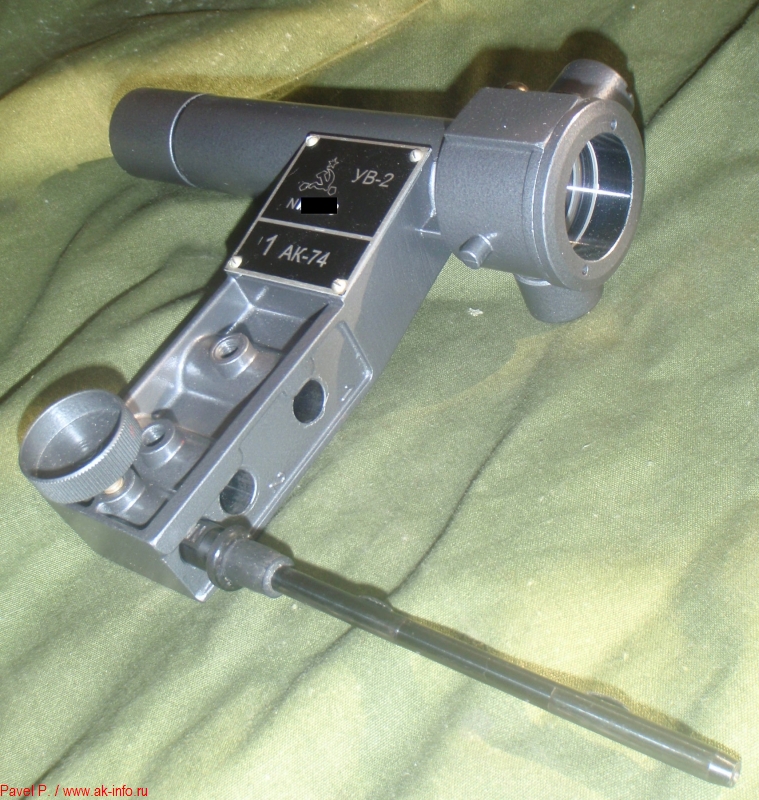

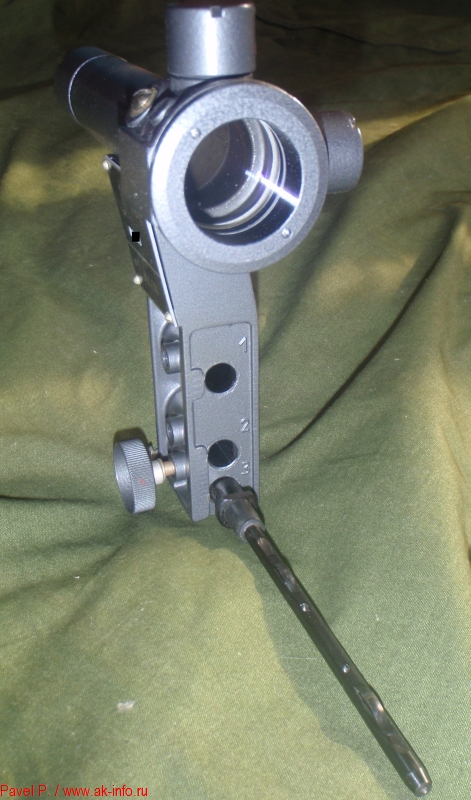

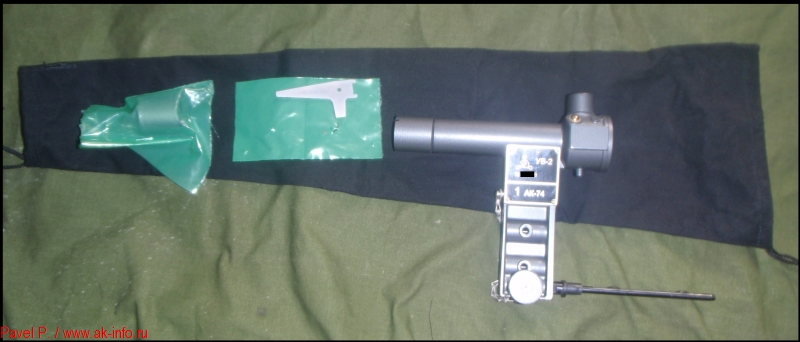

Комплект СКВ УВ-2 состоит из: - СКВ УВ-2 - АЛ5.176.633-01.
- Ключ - АЛ8.896.013.
- Ось.
- Источник света.
- Матерчатый рукав.

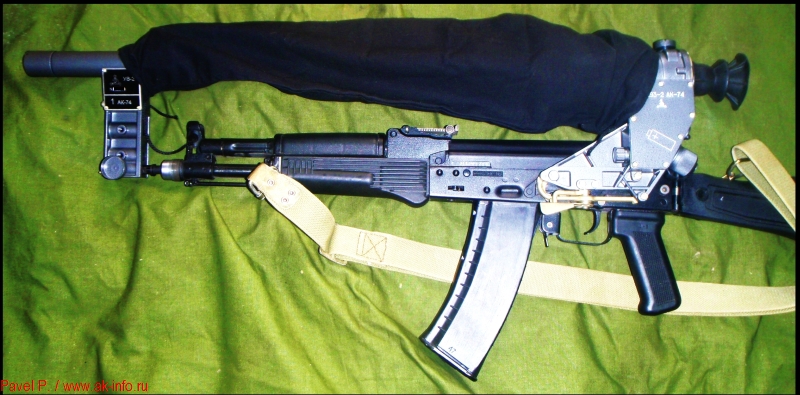

Ось предназначена для жесткой и точной фиксации корпуса с базой УВ-2 на ось канала ствола. Источник света и матерчатый рукав позволяют работать в разное время суток с различной фоновой освещенностью. Выверка прицела на автомата с помощью СКВ УВ-2: Проведение выверки прицела на автомате с использованием УВ-2: - Установить УВ-2 и прицел на оружие.
- Механизмами выверки прицела вершину верхнего прицельного знака совместить с центром выверочной сетки УВ-2 (точка с координатами х=0 у=0). Это положение соответствует среднему углу прицеливания на дальности 100м для АК-74М.
Приведение автомата с прицелом к нормальному бою с использованием СКВ УВ-2: Установить УВ-2 и прицел на оружие. - Механизмами выверки прицела вершину верхнего прицельного знака совместить с центром выверочной сетки УВ-2 (точка с координатами х=0 у=0). Это положение соответствует среднему углу прицеливания на дальности 100м для АК-74М.
- Снять УВ-2 с оружия и установить на прежнее место дульный тормоз-компенсатор.
- Тщательно и однообразно прицеливаясь из автомата под середину нижнего края мишени, установленной на дальности 100м, произвести 4 одиночных выстрела.
- В соответствии с руководством по оружию определить кучность боя оружия с прицелом, положение СТП и отклонения СТП от КТ в виде пары отсчетов со своими знаками х и у.
- При получении значений отклонения СТП от КТ больше требуемых повторно установить УВ-2 на оружие и, наблюдая через прицел, сместить вершину верхнего прицельного знака механизмами выверки прицела в точку на выверочной сетке УВ-2 с координатами х и у, учитывая, что 10 см на дальности 100м соответствуют 0-01 на выверочной сетке УВ-2.
- Снять УВ-2 с оружия и повторно произвести 4 одиночных выстрела.
- При получении значений отклонения СТП от КТ, соответствующих требуемым (в соответствии с руководством по оружию), точка на выверочной сетке изделия с координатами х и у, которая совмещалась с вершиной верхнего прицельного знака, принимается за индивидуальную точку выверки (ИТВ) прицела.
Бесстрельбовый контроль нормального боя автомата с прицелом: - Бесстрельбовый контроль нормального боя оружия с прицелом производится в случае сбивания нулевой линии прицеливания относительно оси канала ствола оружия (при неосторожном обращении, случайно ударе, разрегулировании и т.п.).
- Установить УВ-2 и прицел на оружие.
- Наблюдая через прицел, проверить совпадение вершины верхнего прицельного знака с точкой с координатами ИТВ.
- В случае их несовпадения механизмами выверки прицела совместить вершину верхнего прицельного знака с точкой с координатами ИТВ.
- Снять УВ-2 с оружия. Оружие с прицелом приведено к нормальному бою.
В состав УВ-2 входит источник света, содержащий амулу с тритиевым светоэлементом Т(3)-08 СТ-08.010.ТУ, который по степени радиоационной опасности относится к светознакам первой группы.
|
