Прицел коллиматорный 1П87 Валдай ПК120

Назначение прицела Валдай ПК120 (ЕКВД. 201214.000):
Прицел предназначен для сокращения времени наведения на цель и повышения точности стрельбы из стрелкового оружия.

Описание:
Прицел устанавливается на оружие, имеющее посадочное место - направляющую типа "Пикатинни", а также может устанавливаться на оружие с боковой планкой посредством переходного кронштейна.
Прицел может эксплуатироваться в диапазоне температур от минус 40 до 50С, относительно влажности воздуха до 98% и атмосферном давлении от 60 до 107,6 кПа (от 450 до 800 мм рт. ст.).
При эксплуатации прицела при температурах от минус 18С до минус 40С рекомендуется использовать литиевые источники питания.
Выпускается с 2014 года.
На вооружение принят вариант прицела под индексом ГРАУ - 1П87. Входит в состав комплекса ДНПК (дневной-ночной прицельно-наблюдательный комплекс) опытно-конструкторской работы "Ратник".
В настоящее время по заявлениям руководства завода-производителя (ЗАО "Завод ЮПИТЕР") поставляется в войска, однако по факту он поставлен только для проведения войсковых испытаний с новыми автоматами по теме ОКР "Ратник", где существуют очень большие нарекания военных по его работе.

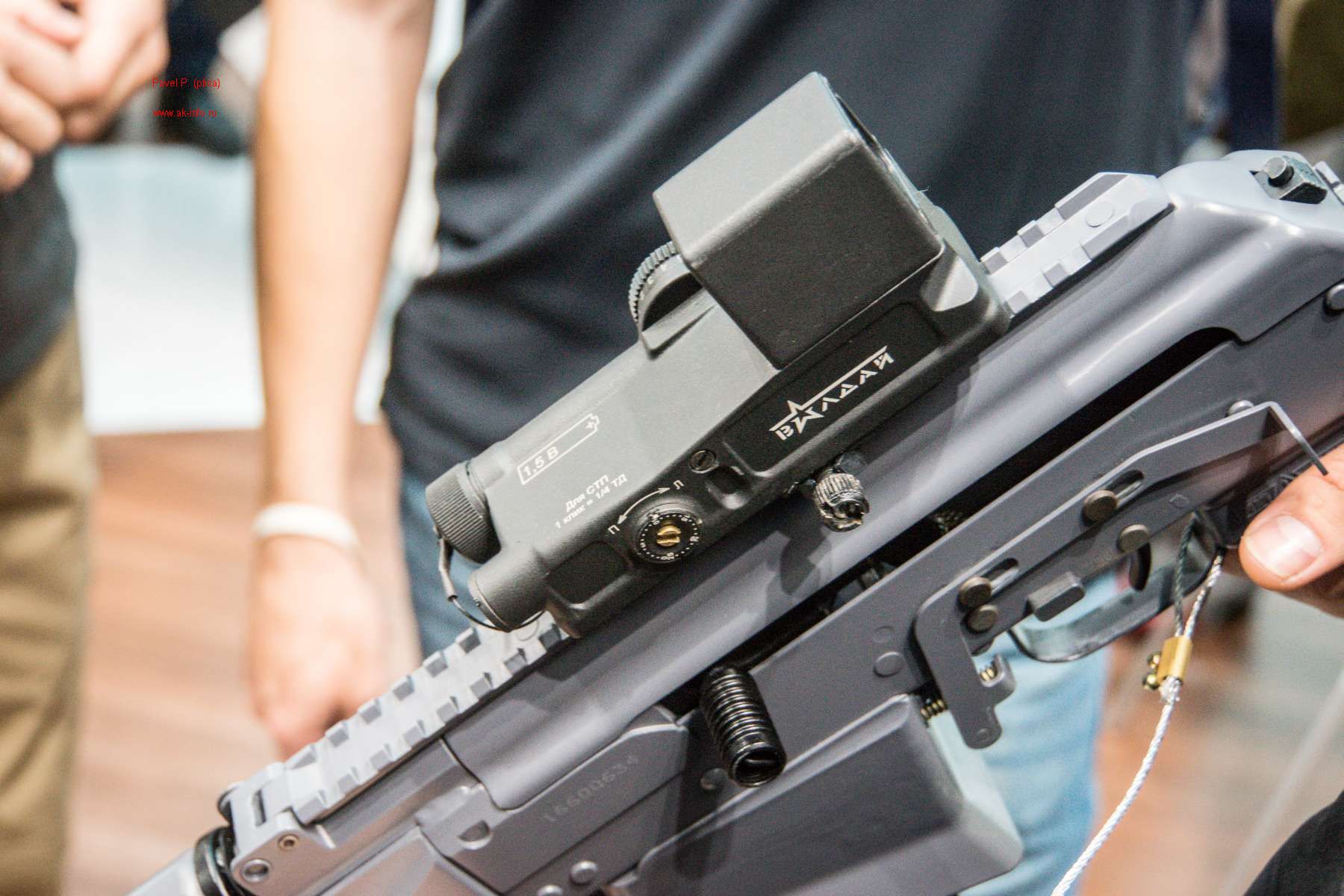

Прицел 1П87 Валдай ПК120

Прицел 1П87 Валдай ПК120

Прицел 1П87 Валдай ПК120

Прицел коллиматорный 1П87 Валдай ПК120

ТТХ прицела коллиматорного "Валдай ПК-120":
Увеличение прицела, крат - 1
Поле зрения при удалении глаза на расстояние 100 мм от выходного окна прицела град - 10,5
Длина волны излучения прицельной марки, нм - 626
Габаритные размеры не более, мм - 135x68x72
Масса прицела без элемента питания, кг - 0,3+-3%
Диапазон рабочих температур, С - от минус 40 до 50

Прицел имеет режим работы с приборами ночного видения.
Прицел имеет 9 ступеней регулировки яркости прицельной марки.
Прицел не имеет параллакса на дальности от 100 до 200 м.
Диапазон выверки прицельной марки относительно оптической оси прицела в горизонтальном (П Л) и вертикальном (В Н) направлениях не менее +- 10 т.д.
Шаг выверки - 0,25 т.д..
Увод линии визирования в направлении, перпендикулярном выверке, во всем диапазоне выверки не более 0,3 т.д..
Напряжение питания - 1,5В (источник типа АА).
Время работы от одного источника питания в нормальных климатических условиях не менее 100 часов на 7-й ступени.
Прицел устойчив к воздействию механически ударов одиночного действия с пиковым ударным ускорением 300 G длительностью действия 1-3 мс.
Прицел выдерживает кратковременное погружение в воду на глубину 1м без потери работоспособности.
Прицел имеет механическую защиту от переполюсовки при неправильной установке источника питания.
Гарантийный срок прицела: 12 месяцев с момента ввода продукции в эксплуатацию.


Устройство и работа:
Прицел представляет собой оптико-механический прибор, принцип которого основан на формировании изображения прицельной марки в области цели.
Прицел состоит из корпуса 1 и блока призменного 2. В корпусе расположены следующие элементы:

  • Рукоятка 3 - включения-выключения и регулировки яркости с функцией плавного перехода из дневного режима работы в режим работы с прибором ночного видения и обратно
  • Батарейный отсек, закрывающийся крышкой 4, закрепленной на корпусе 1 тросиком 5.
  • Посадочное место для установки прицела на планку типа "Пикатинни", состоящее из прижимной планки 6 и винта 7.
  • Механизмы выверок 8 по горизонтали (П Л) и 9 по вертикали (В Н).

Прицел 1П87 Валдай ПК120


Прицел выпускается с различными прицельными марками:
Марка в виде кольца с угловым размером 60 угловых минут и точки диаметром 2 угловых минуты, расположенной в центре окружности. Кольцо может быть выполнено в виде расположенных по кругу светящихся точек.
Кольцо прицельной марки предназначено для ускорения совмещения прицельной марки с целью (мишенью), а также для ориентировочного определения дальности до цели.


Марка в виде кольца с угловым размером 60 угловых минут и точки диаметром 2 угловых минуты, расположенной в центре окружности и с горизонтальными и вертикальными штрихами длиной 15 угловых минут.


Марка с центральной точкой диаметром 2 угловых минуты и с горизонтальными и вертикальными штрихами, расположенными на расстоянии от центральной точки на 15 угловых минут и длиной 15 угловых минут.



Маркировки прицела:

На корпусе прицела нанесена маркировка, содержащая:
Наименование прицела.
Заводской номер прицела.
Товарный знак изготовителя.
Манипуляционные знаки.

Прицел 1П87 Валдай ПК120

Прицел 1П87 Валдай ПК120



Стоимость:
2014 г. - 33205,20 рублей (с НДС)
2016 г. - 29000 рублей

Источники:

  • ЕКВД.201214.004РЭ. Прицел коллиматорный Валдай ПК-120. Руководство по эксплуатации. 2016 г. ЗАО "Завод ЮПИТЕР".
  • Международная научно-практическая конференция "Спец-экипировка" 2016 г. - Сборник докладов. ФКУ НПО "СТиС" МВД России.
  • Официальная страница производителя голографических прицелов для стрелкового оружия ЗАО "Завод Юпитер" в сети vk.com
  • Договор №17/2014 от 26.12.2014 г. на поставку продукции между ЗАО "Завод Юпитер" и ОАО "Концерн "Калашников"".
Автор:
Павел П. / ptica. 2016 г.
