Лазерный целеуказатель ЛЦУ-А для АКС74У. Описание, характеристики, фотографии. Печать

Описание:
Лазерный целеуказатель ЛЦУ-А предназначен для установки на автомат АКС74У с целью ведения прицельной стрельбы по цели, на которую проецируется световое пятно, совмещенное с СТП оружия. Разработан в ЦКИБ СОО для МВД России в 1991 году и поставлялся для вооружения офицерского состава ОМСДОН имени Ф. Дзержинского, в частности ОСН "Витязь". Имеются доказательства боевого применения ЛЦУ-А офицерами ОМСДОН имени Ф. Дзержинского минимум в двух военных конфликтах: осетино-ингушском в 1992-93 годах и обороне комплекса зданий ИТАР-ТАСС и телецентра Останкино в Москве в октябре 1993 года.

Комплект лазерного целеуказателя ЛЦУ-А

Технические характеристики:
Длина волны лазерного излучения, мкм    - 0,63
Мощность лазерного излучения мВт, не менее    - 1,5
Размер светового пятна на расстоянии 50м, мм не более    - 60
Полный ресурс аккумуляторов, циклов заряд-разряд, не менее    - 500
Диапазон рабочих температур, С     - от -10 до +50
Суммарное время непрерывной работы от одного комплекта аккумуляторов в повторно-кратковременном режиме, мин., не менее     - 10
Масса ЛЦУ-А, кг. не более     - 0,65
Габаритные размеры, мм, не более
- длина 230
- ширина 45
- высота 105

Комплектность поставки:
ЛЦУ-А целеуказатель лазерный     - 1
ЗУ устройство зарядное    - 1
ЛЦУ-А ПС паспорт    - 1

Устройство:
ЛЦУ-А представляет собой источник узконаправленного лазерного излучения, размещаемый на стрелковом оружии. ЛЦУ-А содержит гелий-неоновый лазерный излучатель, первичный и вторичный источники питания.
В качестве первичного источника тока в ЛЦУ-А используется батарея из 8 аккумуляторов типа НКГЦ-0,45 номинальным напряжением 9,6В. Она обеспечивает в повторно кратковременном режиме включения суммарное время работы ЛЦУ-А не менее 10 мин.
Вторичный источник питания преобразовательного типа с умножителем напряжения выдает рабочее напряжение 1600 В и поджигающее напряжение для ЛЦУ-А до 12000 В.
Включение ЛЦУ-А осуществляется путем нажатия на кнопку включения.

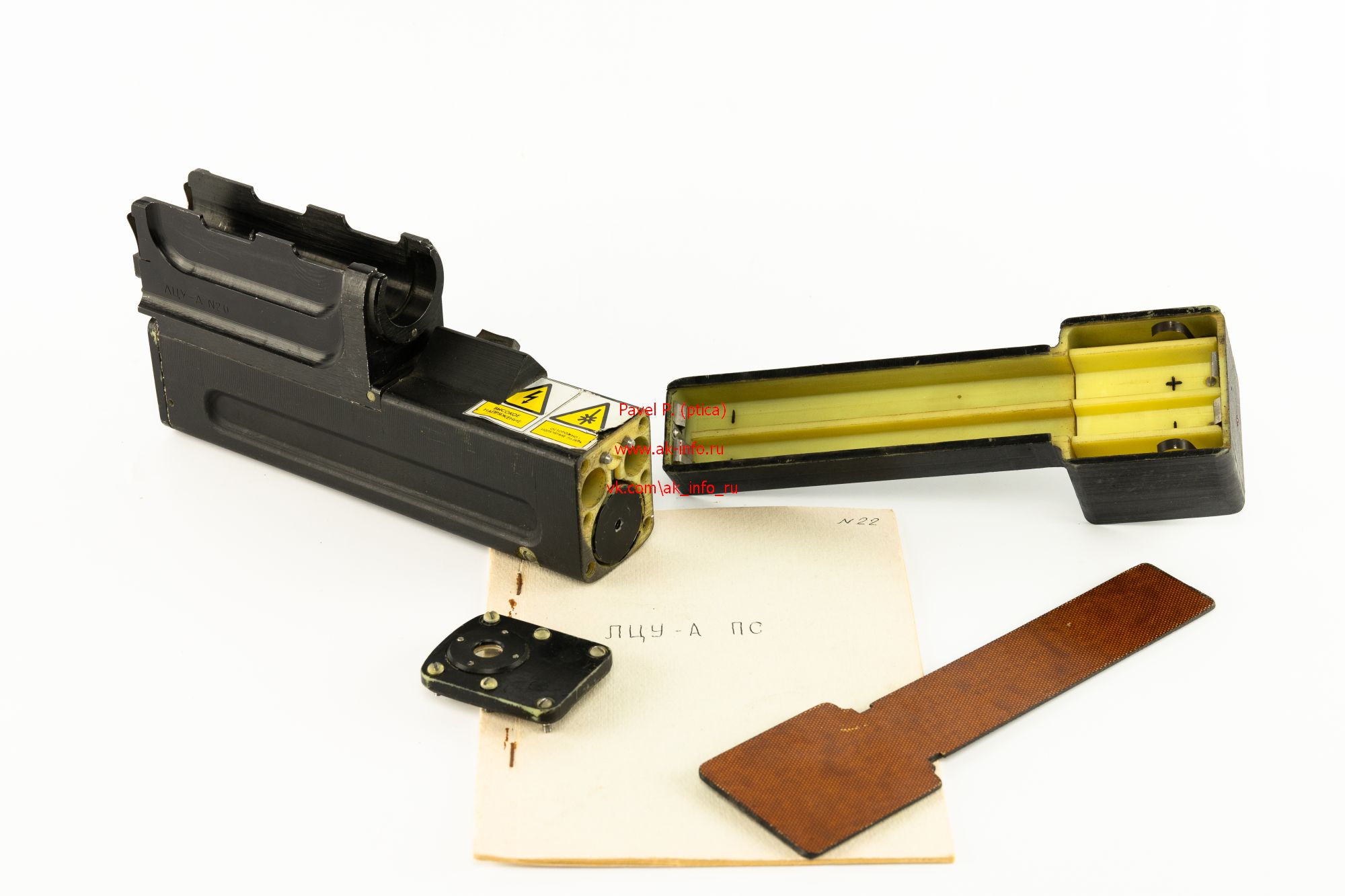

Конструктивно ЛЦУ-А выполнен в пластмассовом корпусе, закрывающемся двумя крышками на винтах, причем передняя крышка (со стороны излучающего окна) используется для изьятия элементов аккумуляторной батареи с целью их зарядки.
Выходное окно ЛЦУ-А защищено специальным стеклом и позволяет производить периодическую очистку от загрязнений.
Для сведения центра светового пятна с СТП в корпусе ЛЦУ имеется два регулировочных винта.

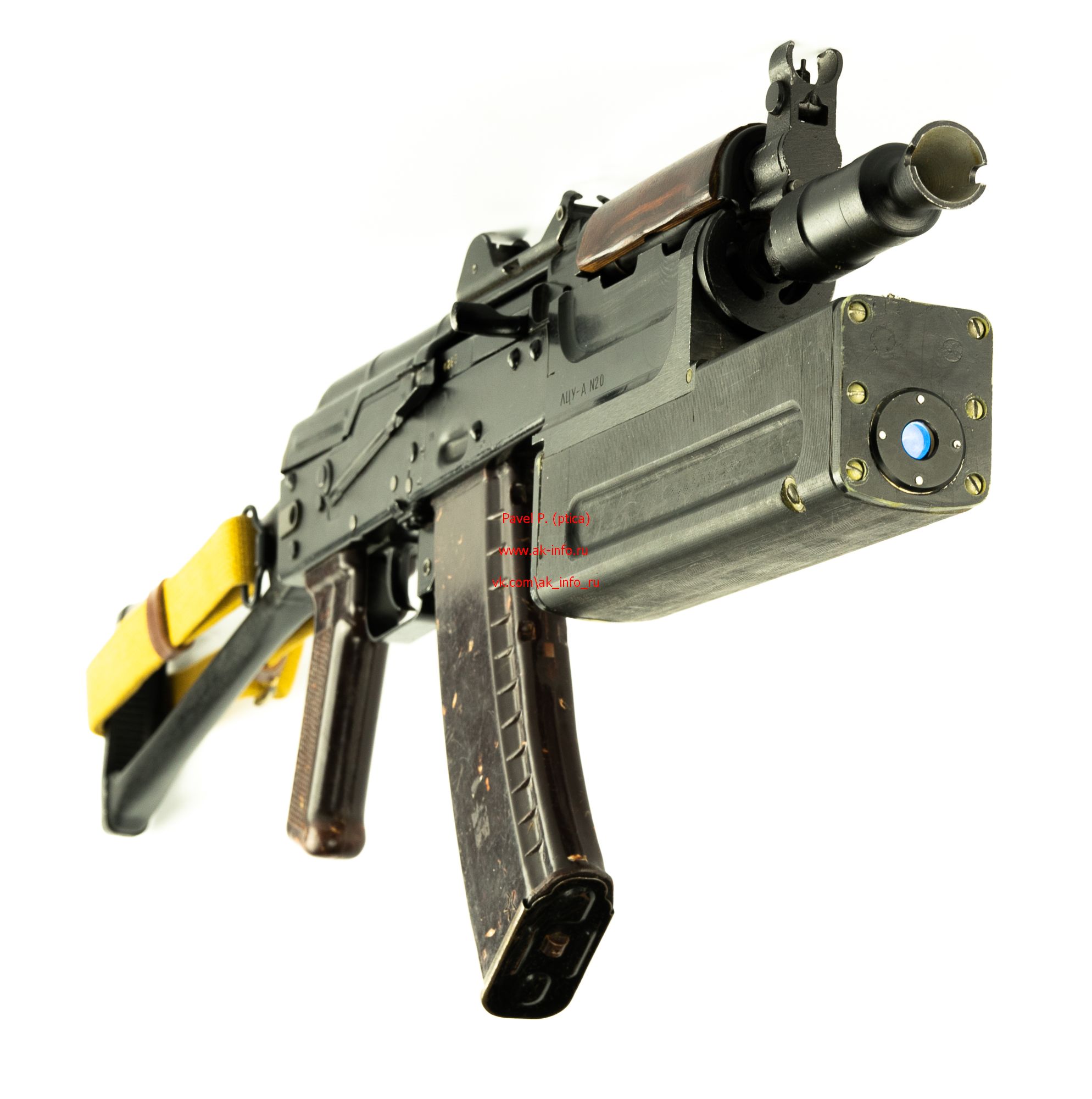

ЛЦУ-А

Фотографии ЛЦУ-А:

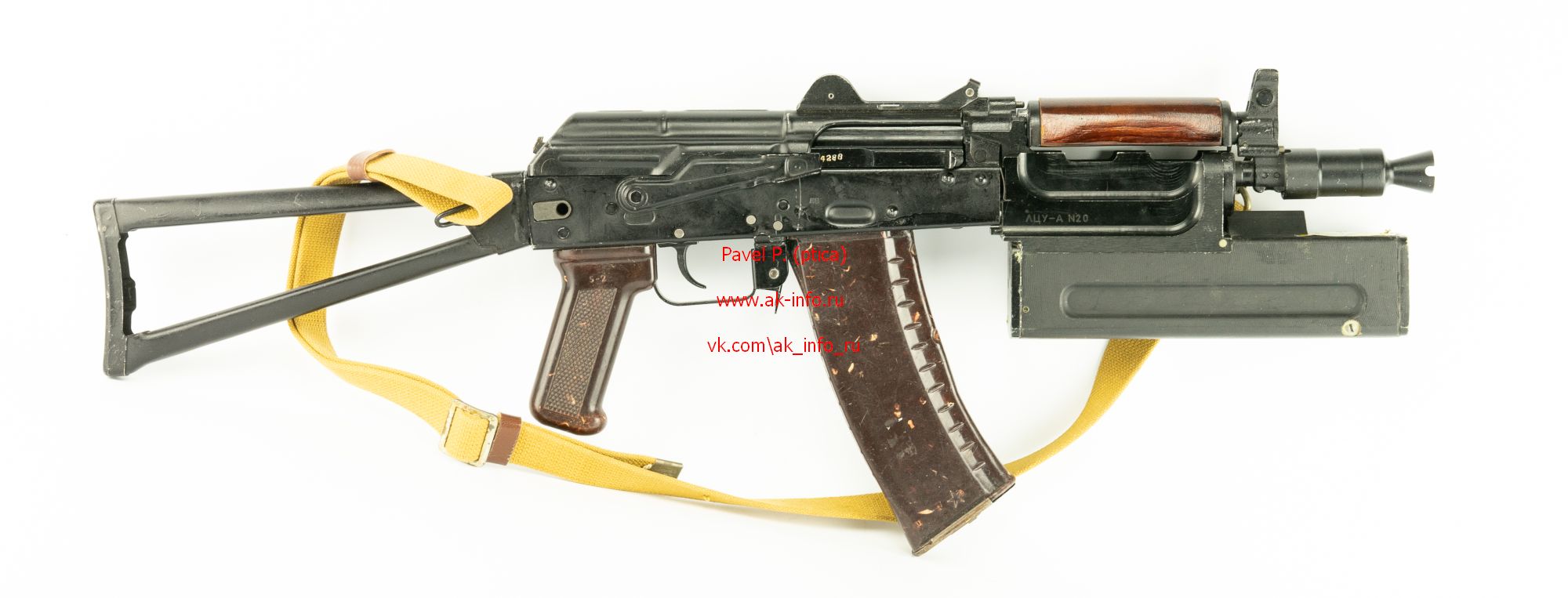

Лазерный целеуказатель ЛЦУ-А на автомате АКС74У. Вид с левой стороны

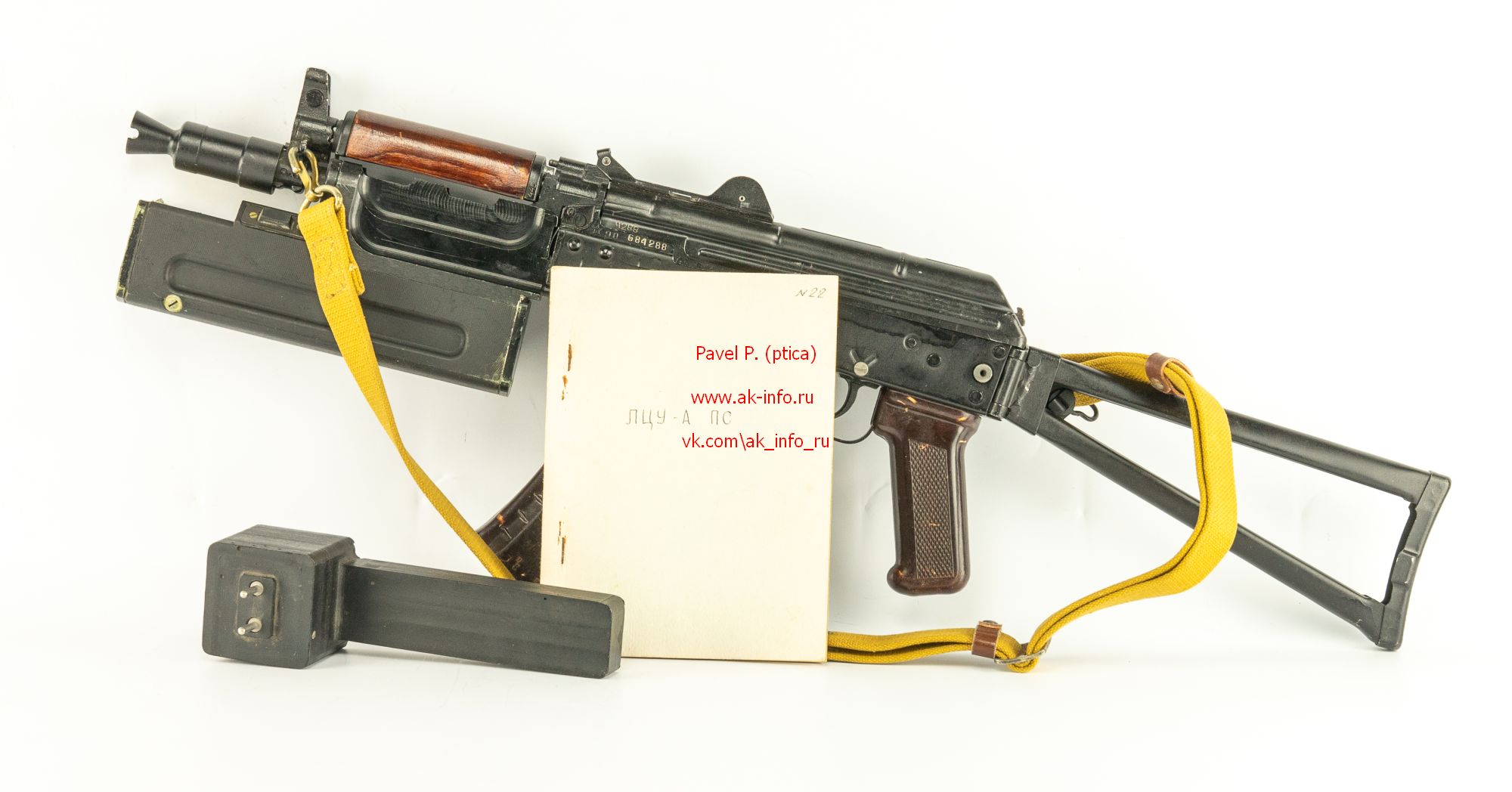

Лазерный целеуказатель ЛЦУ-А на автомате АКС74У. Вид справа.

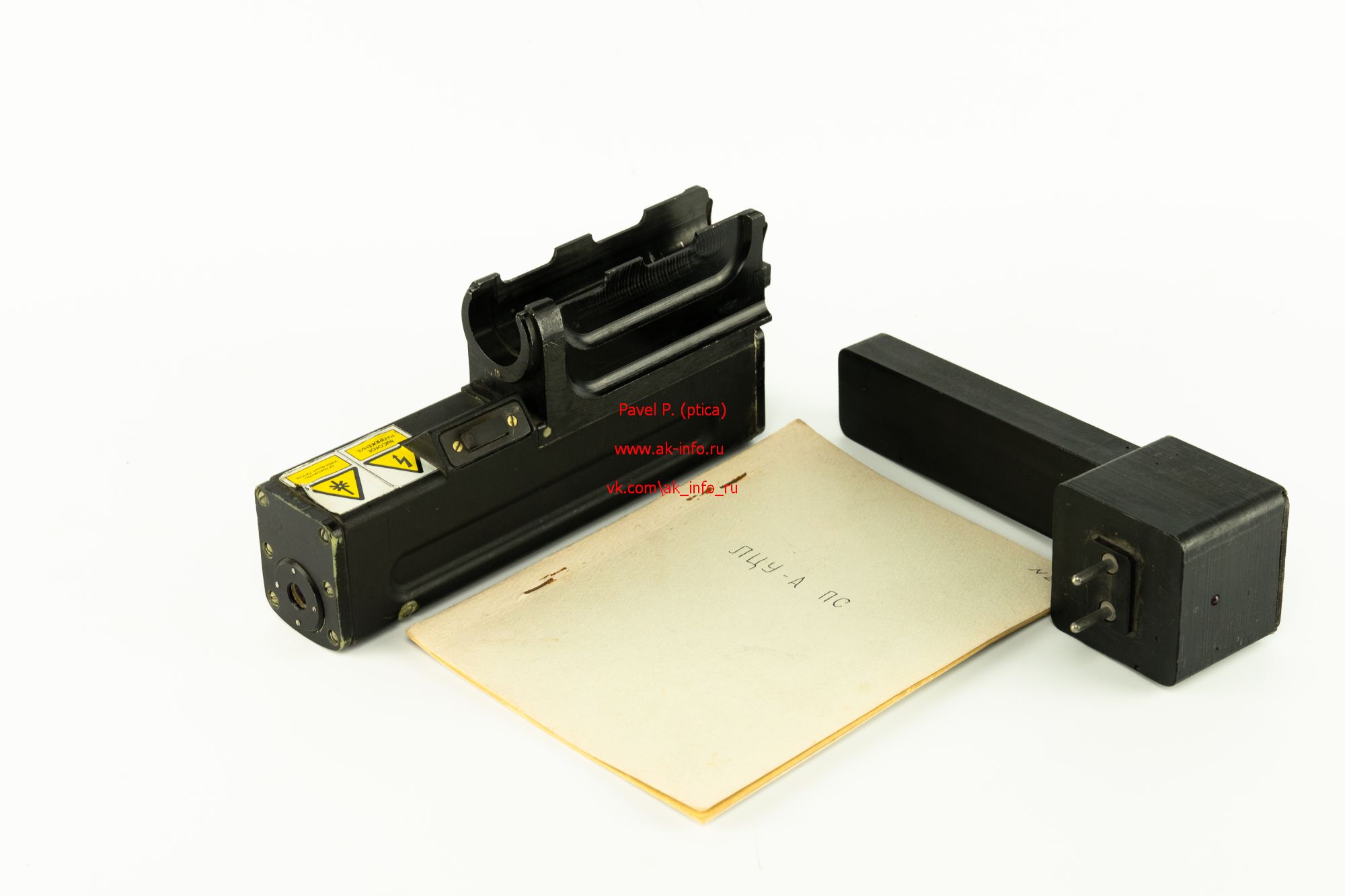

Лазерный целеуказатель ЛЦУ-А, зарядное устройство к нему и паспорт ЛЦУ-А ПС



Лазерный целеуказатель ЛЦУ-А, зарядное устройство к нему и паспорт ЛЦУ-А ПС

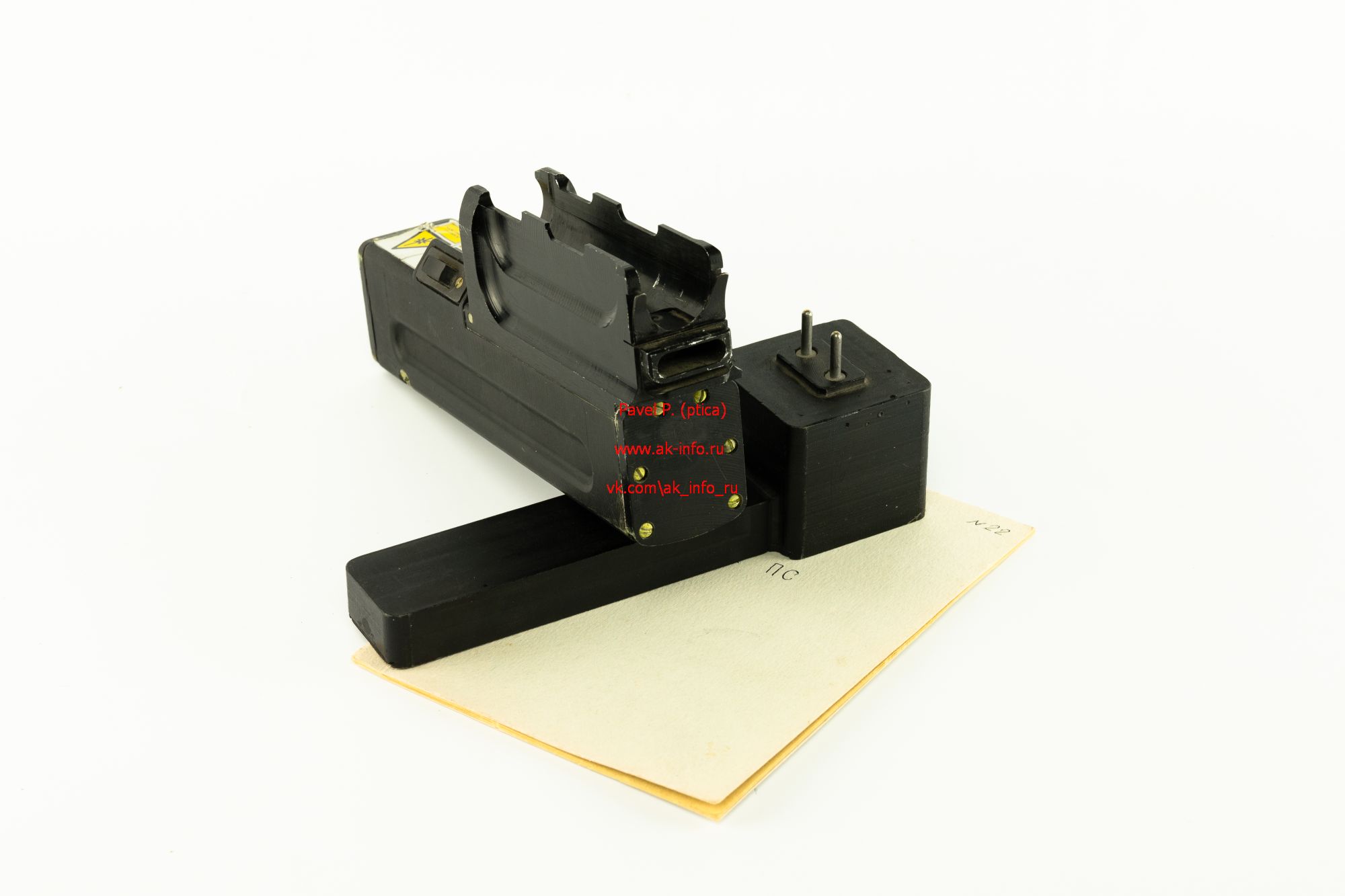

Лазерный целеуказатель ЛЦУ-А. Вид сзади

Фотографии службы ЛЦУ-А:

"Боец войсковых оперативных групп внутренних войск МВД РФ ведет наблюдение во время осетино-ингушского конфликта" (c) РИА Новости

Боец войсковых оперативных групп внутренних войск МВД РФ ведет наблюдение во время осетино-ингушского конфликта



Борис Николаевич Ельцин во время визита в ОМСДОН им. Дзержинского в сентябре 1993 г.

Борис Николаевич Ельцин во время визита в ОМСДОН им. Дзержинского в сентябре 1993 г.

Борис Николаевич Ельцин во время визита в ОМСДОН им. Дзержинского в сентябре 1993 г.

Борис Николаевич Ельцин во время визита в ОМСДОН им. Дзержинского в сентябре 1993 г.

Офицер 6 ОСН "Витязь" во время выдвижения колонны для обороны ТВЦ Останкино в октябре 1993 г. в Москве. Кадр из видеохроники.

ЛЦУ-А на АКС74УБ в октябре 1993 г.
