НСПУ-3 "Казуар". Прицел унифицированный ночной: Изделие 1ПН51. Описание, характеристики, фотографии Печать

Прицел унифицированный ночной НСПУ-3 для стрелкового оружия и ручного противотанкового гранатомета РПГ-7, индекс 1ПН51, предназначен для прицеливания при стрельбе из автоматов АКМН-1 (АКМСН-1), АК74Н (АКС74Н), АКС74УН, АСС, пулеметов РПКН-1 (РПКСН-1), РПК74Н (РПКС74Н), ПКМН-1 (ПКМСН-1), снайперских винтовок СВДН-1, ВСС, ручного противотанкого гранатомета РПГ-7Н1 (РПГ-7ДН1) и наблюдения за полем боя в условиях естественной ночной освещенности.

Прицел эксплуатируется при температуре окружающей среды от 50 до минус 50С и относительной влажности не более 98% при температуре 40С.

Прицел разработан в 1970 г. в Специальном конструкторском бюро техники ночного видения (СКБ ТНВ), выпускался на ФГУП "Производственное объединение "Новосибирский приборостроительный завод".

Позже, прицел был модернизирован и получил индекс ГРАУ 1ПН51-2, прицел уже можно было применять на РПГ-29 и в его конструкцию были внесены незначительные изменения.

Именование прицела в ГРАУ- "Казуар".

Техническое описание и руководство по эксплуатации прицела представлено в:

НСПУ-3. Изделие 1ПН51. Техническое описание и инструкция по эксплуатации. АЛ3.812.076 ТО.



Технические данные

 Наименование характеристики
 Ед.измеренияЗначение
 Видимое увеличение крат 3,46
 Угловое поле оптической системы в пространстве предметов  9-35'
 Удаление выходного зрачка мм 50
 Диапазон выверки линии прицеливания
 по высоте  +- 0-08
 по направлению  +- 0-08
 Напряжение источника питания В 6,25
 Максимальный ток, потребляемый прицелом мА 40
 Время непрерывной работы прицела ч
 без замены АКМБ АЛ5.529.011 при температуре
 20С  10
 -50С  0,5
 без замены контейнера с секцией 5РЦ83Х при температуре
 (20-50)С  20-25
 -50С  0,5
 Масса прицела с источником питания кг 2,1
 Масса комплекта прицела в походном положении кг 6,45
 Габаритные размеры прицела мм
 Длина  276
 Высота  210
 Ширина  140
 Габаритные размеры футляра мм
 Длина  336
 Высота  189
 Ширина  300

Для питания прицела использованы следующие типы источников питания:

  • пять аккумуляторов Д-0,55С ГОСТ 11258-79
  • секция 5РЦ83Х ФШО.351.929 ТУ


Основные составные части прицела:

  • объектив
  • электронно-оптический преобразователь (ЭОП) У1
  • окуляр
  • механизмы выверок по высоте и по направлению

Cтрелковые комплексы АК+НСПУ-3:

АК74Н3

АКС74Н3

АКС74УН3

Фотография стрелкового комплекса АК74Н3:

АК74Н3

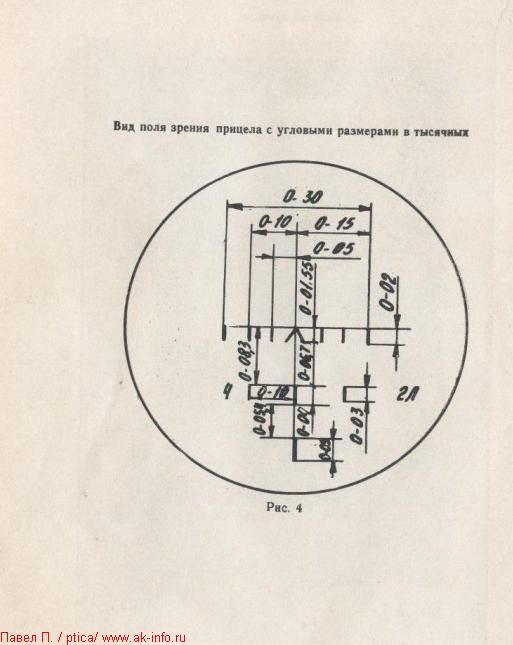

Фотография вида поля зрения прицела с угловыми размерами и тысячной:

Фотография вида поля зрения НСПУ-3 с угловыми размерами и тысячной

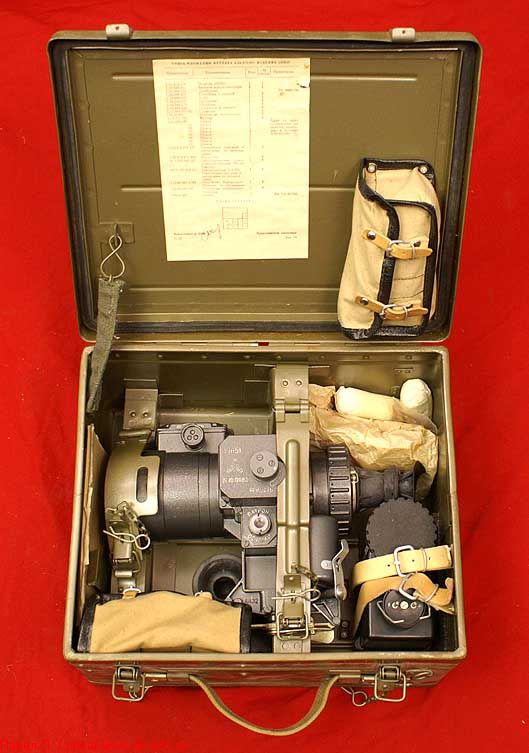

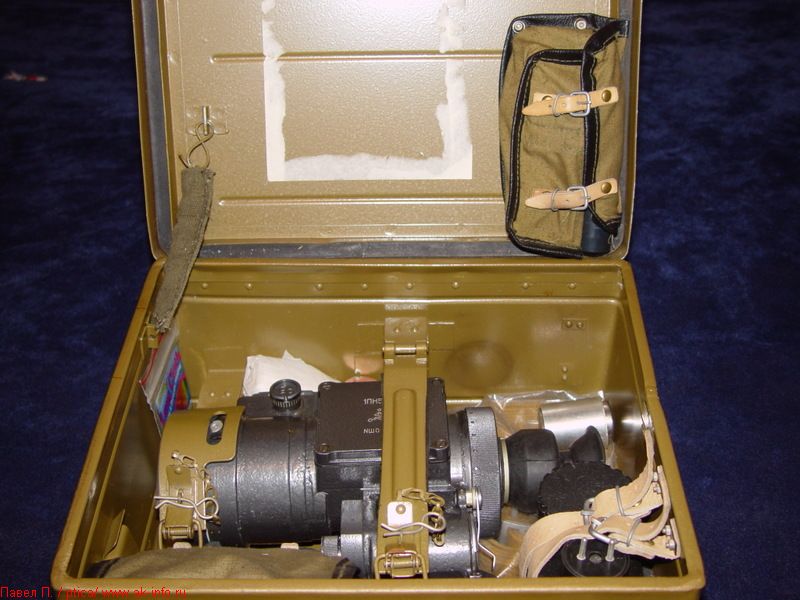

Фотография общего вида комплекта прицела 1ПН51 в укладочном ящике:

Фотография общего вида прицела НСПУ-3

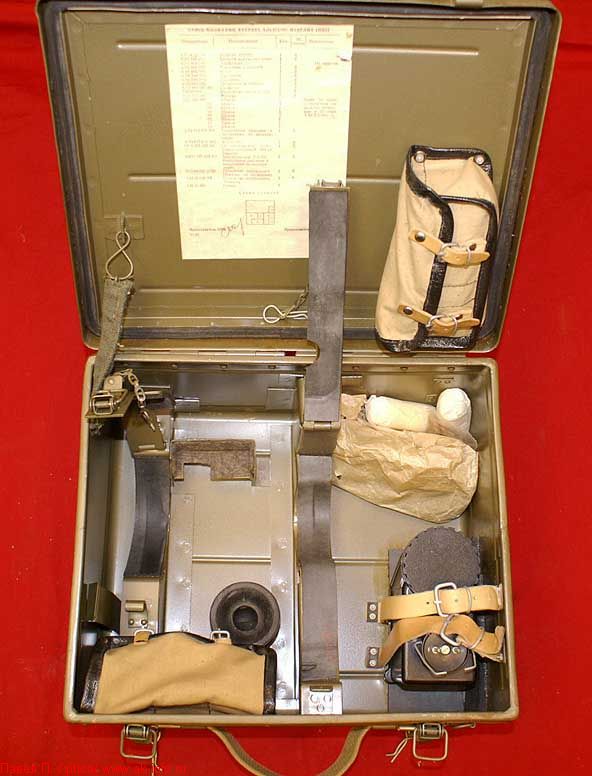

Фотография общего вида укладочного ящика 1ПН51:

Фотография общего вида укладочного ящика НСПУ-3

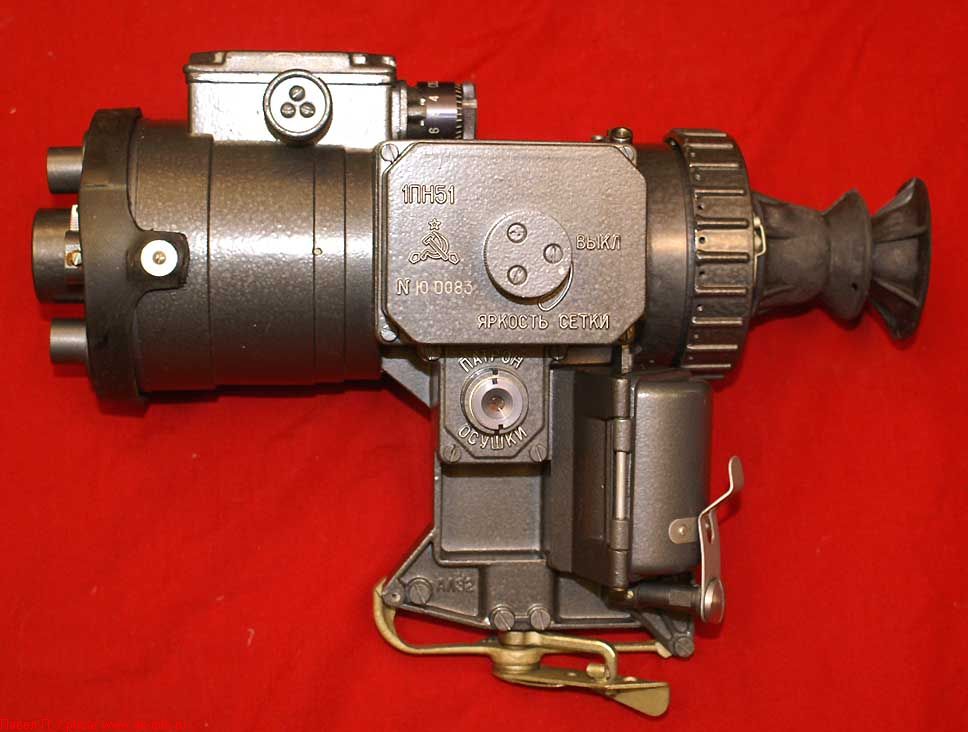

 Фотография общего вида прицела 1ПН51:

Фотография прицела НСПУ-3

 Фотография общего вида прицела 1ПН51:

Фотография прицела НСПУ-3

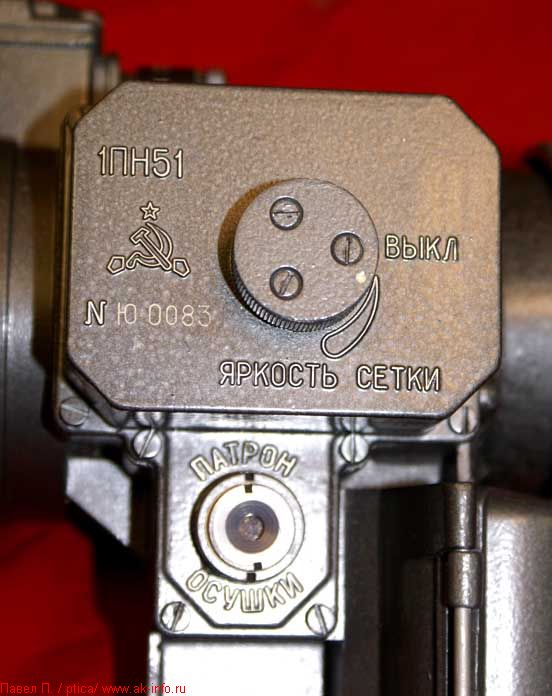

  Фотография общего вида клейм 1ПН51:

Фотография прицела НСПУ-3

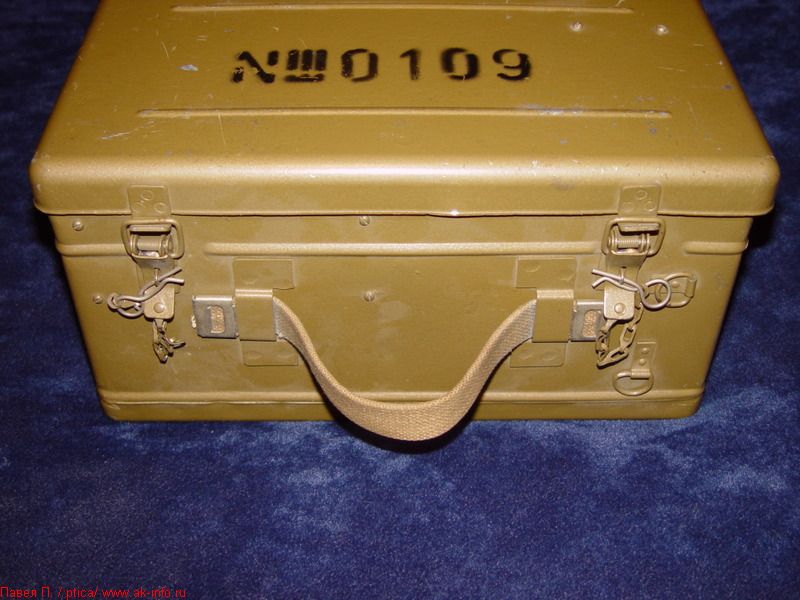

Фотография общего вида укладочного ящика 1ПН51-2:

Фотография укладочного ящика 1ПН51-2

Фотография общего вида укладочного ящика 1ПН51-2:

Фотография прицела укладочного ящика 1ПН51-2

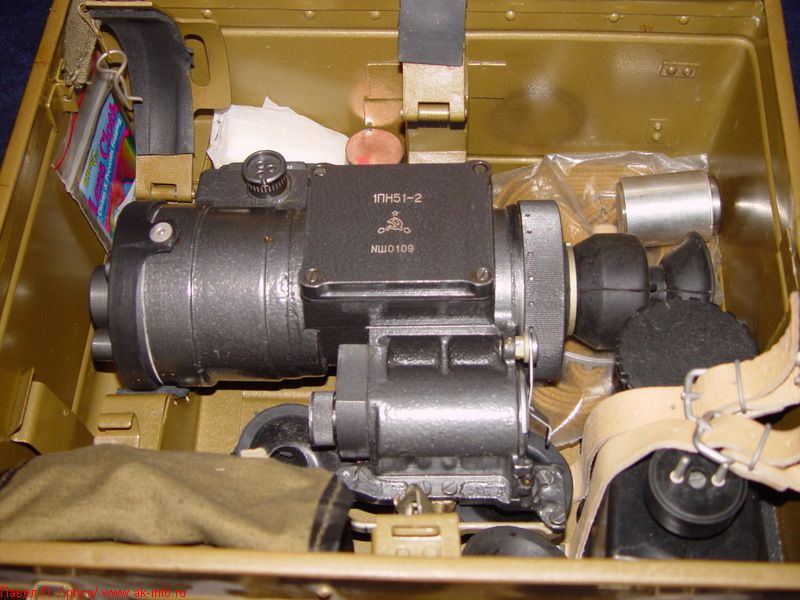

Фотография общего вида комплекта прицела 1ПН51-2 в укладочном ящике:

Фотография прицела и укладочного ящика 1ПН51-2

Фотография общего вида комплекта прицела 1ПН51-2 в укладочном ящике:

Фотография прицела и укладочного ящика 1ПН51-2

Фотография комплекта прицела 1ПН51-2 и ЗИП к нему:

Фотография прицела 1ПН51-2 и ЗИП к нему

Фотография поправочных колпачков к прицелу 1ПН51-2:

Фотография поправочных колпачков к прицелу 1ПН51-2

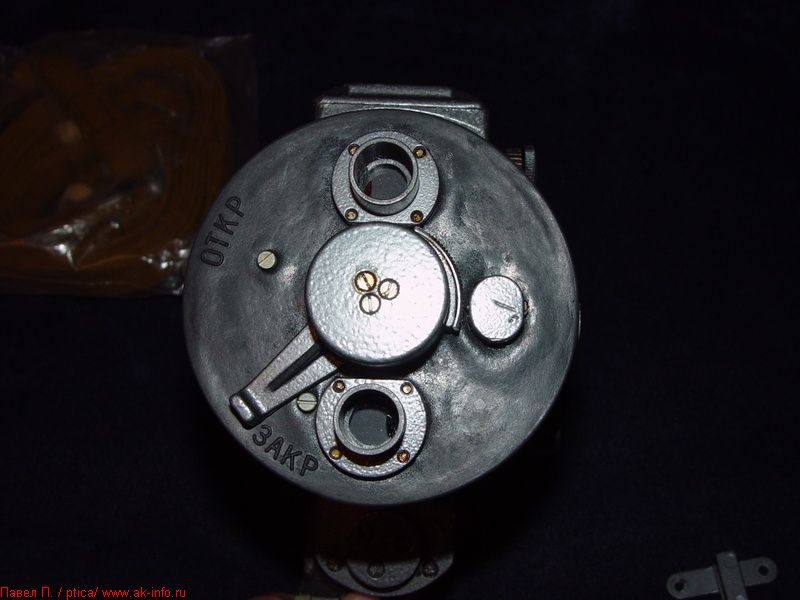

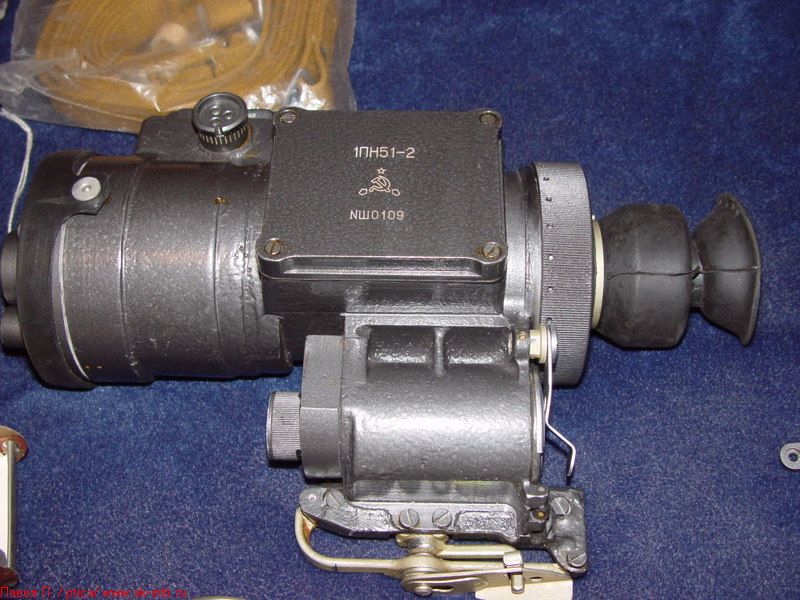

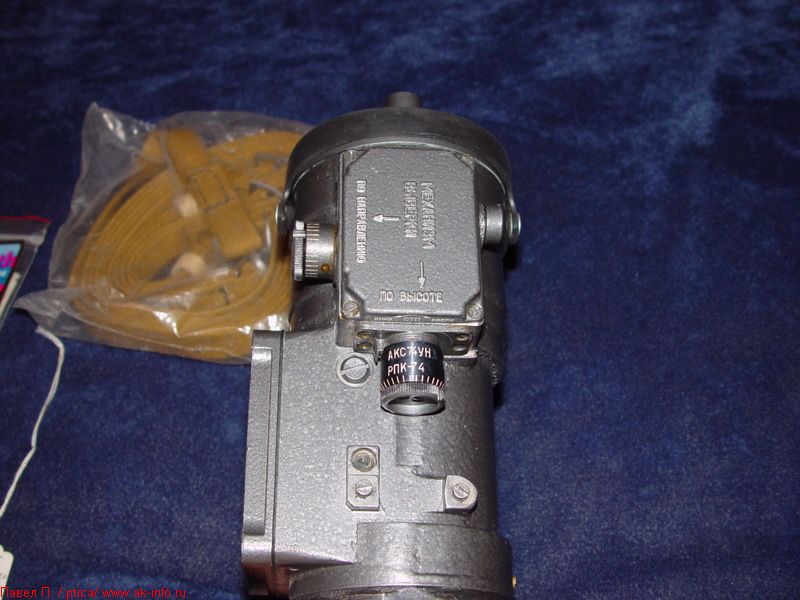

Фотографии общего вида прицела 1ПН51-2:

Общий вид прицела 1ПН51-2

Общий вид прицела 1ПН51-2

Общий вид прицела 1ПН51-2

Общий вид прицела 1ПН51-2
