НСП-2. Ночной стрелковый прицел НСП-2. Описание, характеристики, фотографии Печать

Прицел НСП-2 (ночной стрелковый прицел, второй образец) устанавливается на автомате Калашникова (АКН), ручном пулемете Дегтярева (РПД) и ручном противотанковом гранатомете РПГ-2.
Он позволяет обнаруживать цели и вести по ним прицельную стрельбу на дальностях от 150 до 250 м в зависимости от условия погоды и времени года

Разработан в НИИ-801 и поставлен на вооружение СА в 1956 году.
НСП-2 - по своему принципу действия относится к подсветным прицелам и является модернизированной моделью прицела НАП1 (подробнее о прицеле НАП1 в материале на данном сайте НАП1. Ночной стрелковый прицел НАП1. Описание, характеристики, фотографии
)



Прицел устанавливается на особого вида крепление типа "ласточкин хвост" на следующие модели автоматов:

Массово выпускался по лицензии в Чехословакии для автомата Vz-58.

НСП-2 состоит из следующих основных элементов:

  • корпус прицела
  • электронно-оптический прибор
  • инфракрасный прожектор
  • преобразователь напряжения
  • аккумуляторная батарея 3СЦ-25 в футляре

Технические характеристики

 Наименование характеристики
 Ед.измерения Значение
 Масса комплекта прибора (прицела) кг 16
 Масса прибора (прицела) в боевом положении кг 4,9
 Масса аккумуляторной батареи с футляром кг 2,0
 Дальность видимости м 150-250
 Время непрерывной работы прибора с одной АКБ ч 3,5-4
 Длина кабеля питания мм 1300
 Увеличение крат 2,1
 Поле зрения град 8,0
 Диаметр зрачка выхода мм 7,0
 Удаление зрачка выхода мм 30
 Разрешающая способность мин 2,6
 Фокусное расстояние объектива мм 60
 Диаметр    лампы-фары мм 95
 Осевая сила света лампы-фары свечей 40000
 Угол рассеивания прожектора град 6
 Напряжение лампы-фары В 4,5
 Мощность лампы-фары Вт 25
 Источник питания лампы фары (АКБ)  3СЦ-25
 Источник питания электронно-оптического прибора (АКБ)  3СЦ-25
 Напряжение АКБ (максимальное) В 6,2
 Напряжение АКБ под нагрузкой, не менее В 4,5
 Емкость серебряно-цинковой АКБ А ч
 25
 Разрядный рабочий ток А 5
 Количество допускаемых зарядно-разрядных циклов на АКБ  30-40



Комплект поставки (согласно описи вложения):

 № п/п Наименование Количество (шт.)
 1 Прицел с диафрагмой 1
 2 Футляр источника питания с низковольтным преобразователем 1
 3 Батарея 3СЦ25 -
 4 Футляр для батарей 3СЦ25 1
 5 Сумка 1
 6 Лампа-фара ЛФИК 4,5 1
 7 Разрядник РБЗ 1
 8 Светофильтр в оправе 1
 9 Контактные гайки к аккумуляторам 6
 10 Винт М 2,6х5 5
 11 Отвертка СИ2-2 1
 12 Ключ-отвертка 1
 13 Салфетка 1
 14 Протектор 2
 15 Формуляр 1





Перечень основных конструктивных отличий прицелов НАП1 и НСП-2 и изменений, внесенных в их конструкции в процессе производства


  • Источником питания прицела НАП1 служит аккумуляторная батарея 4КНБ-12, а прицела НСП-2 - аккумуляторная батарея 3СЦ-25 меньших размеров.
  • В прожекторе прицела НАП1 сборка светофильтра с оправой фильтра закреплена на корпусе прожектора гайкой, а в прицелах НСП-2 сборка светофильтра с оправой фильтра размещена в оправе, прикрепляемой к корпусу прожектора тремя винтами.
  • В прожектор прицела НСП-2 введена крышка. В открытом положении крышка срезает нижнюю часть светового пучка прожектора и тем самым исключает возможность освещения близко расположенных предметов на местности и, следовательно, возможность засвечивания экрана электронно-оптического преобразователя лучами, которые отражались бы от этих предметов; при этом улучшается также видимость цели, наблюдаемой в прицел. В закрытом положении крышка предохраняет светофильтр прожектора от загрязнения и повреждения.
  • Низковольтный преобразователь (НП) в блоках питания НАП1 ранних выпусков собран на бобине-прерывателе, а в блоках питания прицелов НАП1 поздних выпусков и прицелов НСП-2 - на кристаллическом германиевом триоде.
  • В прицелах НСП-2 разрядник установлен в низковольтном преобразователе, а в прицелах НАП1 разрядник установлен на панели - вне низковольтного преобразователя.
  • В блоках питания прицелов НСП-2 ранних выпусков (небольшая партия) низковольтный преобразователь расположен под аккумуляторной батареей (в отдельном отсеке коробки, закрывающемся специальной крышкой); для замены разрядника в этих блоках питания необходимо отделить нижнюю крышку коробки.
  • В блоках питания прицелов НСП-2 поздних выпусков низковольтный преобразователь расположен над аккумуляторной батареей; кроме того, в низковольтный преобразователь введена колодка для разрядника с целью создания свободного доступа к разряднику при его замене.
  • У прицелов НСП-2 ремни изготовлены из кожи и прикреплены к корпусу коробки, кроме прицелов более поздних выпусков, у которых ремни изготовлены из ременной тесьмы и прикреплены к крышке; изменена также конфигурация планок крепления ремней.
  • Прицелы НСП-2 выпускаются заводом-изготовителем уложенными как в свои транспортировочные ящики, так и в транспортировочные ящики больших размеров, предназначенные для укладки прицелов НАП1; в последнем случае соответственно изменена схема укладки.



Подробное описание прицела НСП-2 приведено в:

НСП-2. Ночной стрелковый прицел НСП-2. Техническое описание.

Ночные стрелковые прицелы НАП1 и НСП-2. Руководство по капитальному ремонту. Воениздат МО СССР. 1976 г.

Наставление по стрелковому делу. Приборы ночного видения. Воениздат МО СССР. 1958 г.







Фотография автомата Калашникова (АКН) с установленным НСП-2:

Фотография АКН + НСП-2

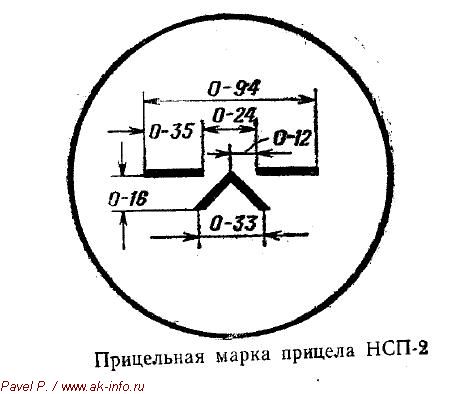

Фотография прицельно марки НСП-2:

Фотография прицельной марки НСП-2

Фотография прицеливания при стрельбе с применением НСП-2:
Фотография прицеливания при стрельбе с НСП-2

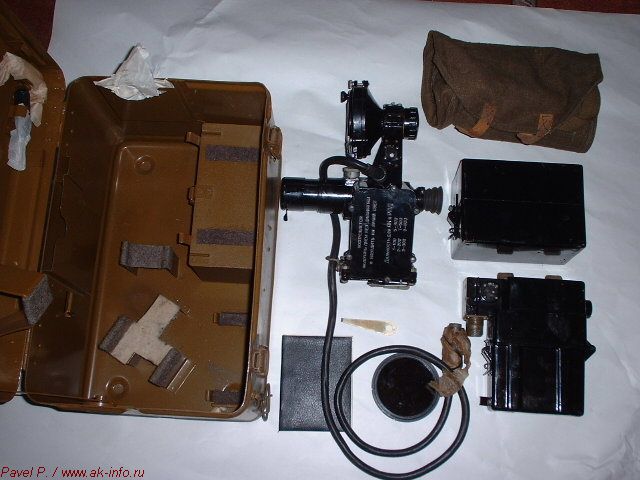

Фотография комплекта прицела НСП-2 (фотография Nagant/guns.ru):
Фотография комплекта прицела НСП-2

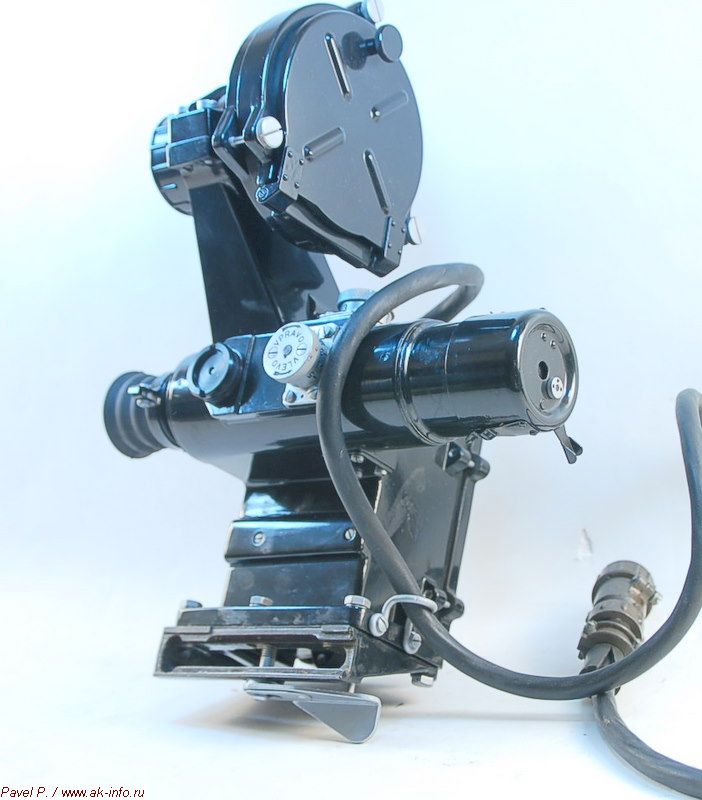

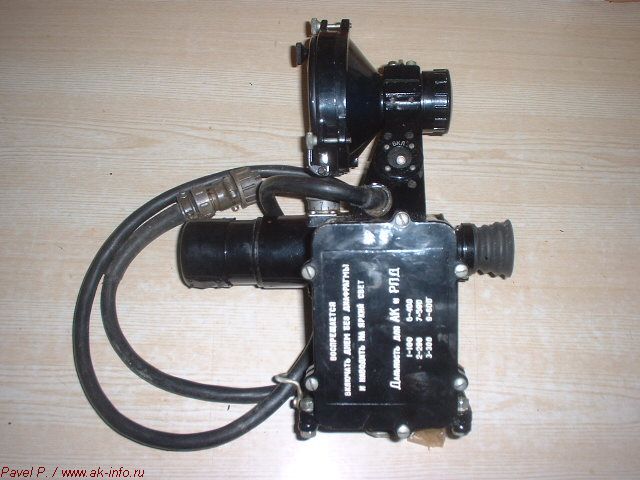

Фотография прицела НСП-2 (фотография Nagant/guns.ru):
Фотография прицела НСП-2

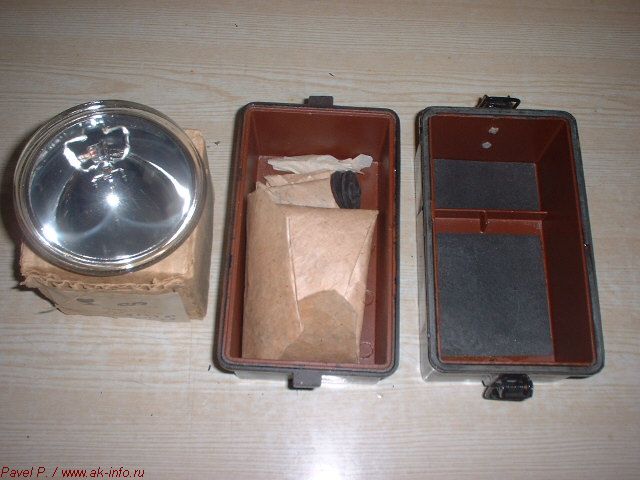

Фотография прицела НСП-2 (фотография Nagant/guns.ru):
Фотография лампы прожектора из комплекта НСП-2

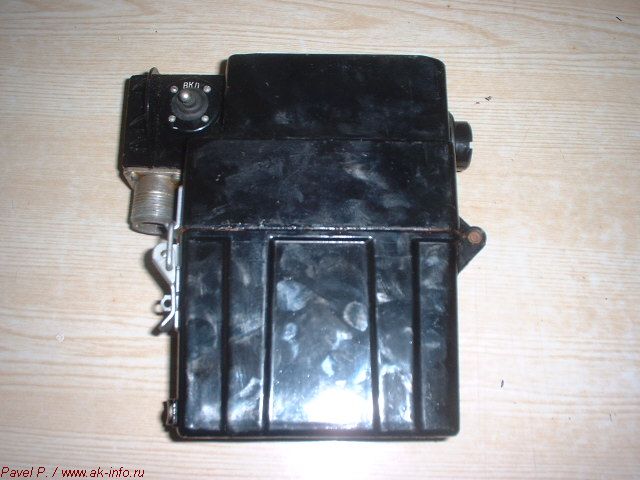

Фотография футляра для АКБ к НСП-2 (фотография Nagant/guns.ru):
Фотография футляра для АКБ к НСП-2

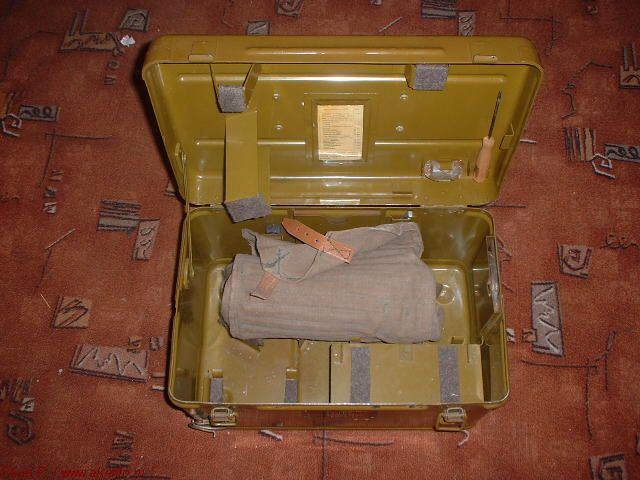

Фотография укладочного ящика и сумки НСП-2 (фотография Nagant/guns.ru):
Укладочный ящик и сумка к НСП-2

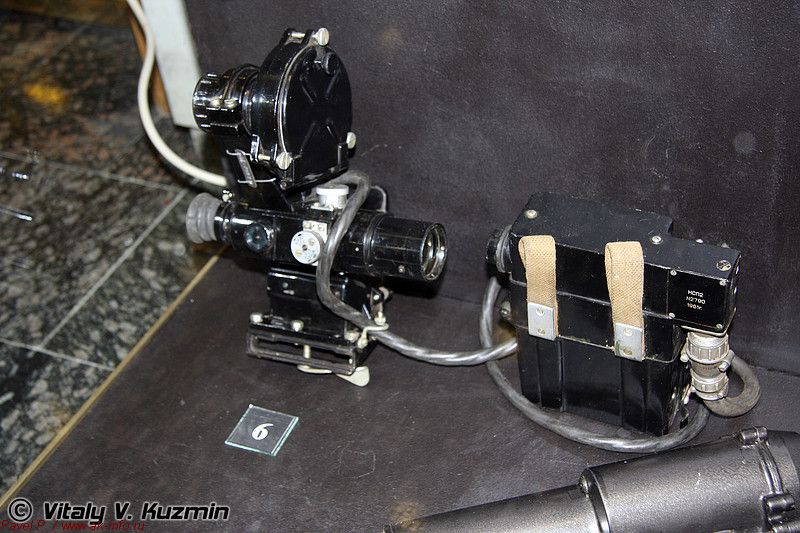

Фотография НСП-2 с футляром АКБ (фотография c сайта vitalykuzmin.net):
Фотография НСП-2 с футляром АКБ

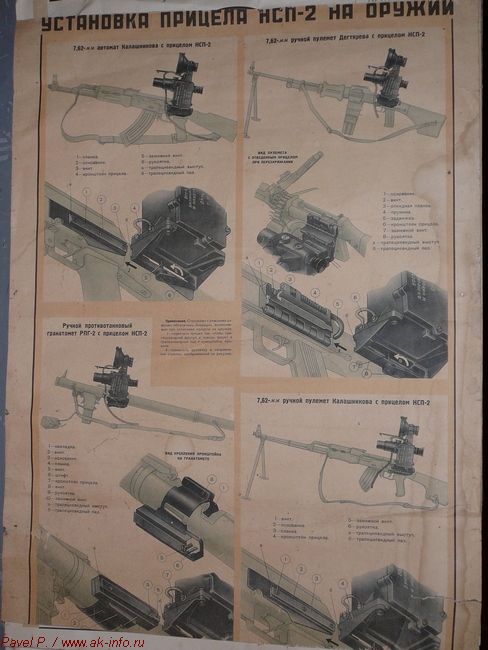

Плакаты по НСП-2:
Плакаты по НСП-2

Плакаты по НСП-2

Фотография НСП-2 чешского (Чехословакия) производства к автомату Vz-58:
Фотография НСП-2 чешского производства

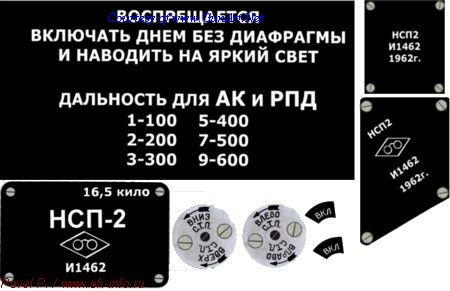

Фотография клейм и таблиц на прицеле НСП-2 (используются для "переделки" чешских прицелов в советские):

Фотография клейм и таблиц к НСП-2

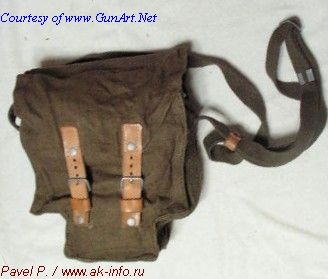

Фотография сумки прицела НСП-2:

Фотография сумки НСП-2

Фотография прицела НСП-2 чешского производства, смонтированного на АК:

Фотография НСП-2

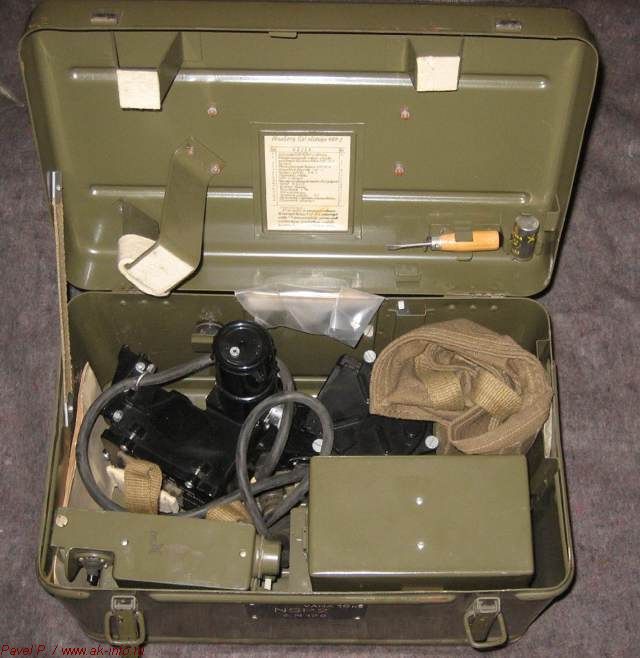

Фотография чешского прицела НСП-2 в укладочном ящике:

Фотография НСП-2

Фотография комплекта чешского прицела НСП-2:

Фотография НСП-2
