Об эффективности автоматов АК74, АК12 и А545. Извлечение из статьи Сватеева В. А. "Новому автомату - новый прицел". Армейский вестник №4/16. Министерство обороны РФ. Печать

НОВОМУ АВТОМАТУ — НОВЫЙ ПРИЦЕЛ

Проходящие государственные испытания автоматы АК12 и А545 (АЕК971) имеют кучность стрельбы в 1,5–2 раза лучше (меньше), чем у АК74. Однако в РФ уже имеется автомат, кучность первых двух пуль которого значительно (по некоторым сведениям до 20 раз) лучше. Это автомат Никонова АН-94, который находится на вооружении достаточно много лет, но не получил того распространения, которое ему, казалось бы, гарантировано при такой хорошей кучности стрельбы. Постоянно упоминается более сложное устройство АН-94, но не отмечается существенного увеличения боевой эффективности — увеличения вероятности попадания в реальные цели в бою. Если не разобраться в причинах не востребованности лучшей кучности АН-94, то АК12 и А545 могут повторить его судьбу.

Известно, что лучшая кучность стрельбы гарантирует увеличение вероятности попадания только в том случае, если средняя точка попаданий (СТП) не  вышла за  контуры цели. Если же СТП находится за контурами цели, то лучшая кучность может уменьшить вероятность попадания.



На рисунке 1 показано, что, уменьшая кучность, мы, хотя и увеличиваем плотность огня внутри эллипса рассеивания, но сокращаем площадь цели, покрытой рассеиванием. Поэтому, если СТП вышла за контуры цели,
то увеличится или уменьшится вероятность попадания при уменьшении кучности стрельбы, надо рассчитывать для каждого конкретного случая. Важно понять, что рисунок 1 не абстракция. Именно так и происходит в бою с АК74 — на дальностях 150–300 м основное количество пуль идет выше залегшей пехоты. Дело в том, что прицелы АК74 оптимизированы для прямого выстрела по слишком высокой — грудной цели, высота которой 0,5 м (рис. 3, мишень №  6). Руководство по АК74 требует
стрелять прямым выстрелом с меток «П» или «4» до дальности 400 м. На секторном прицеле АК74 имеется специальная метка «П» — дальность прямого выстрела по грудной цели.

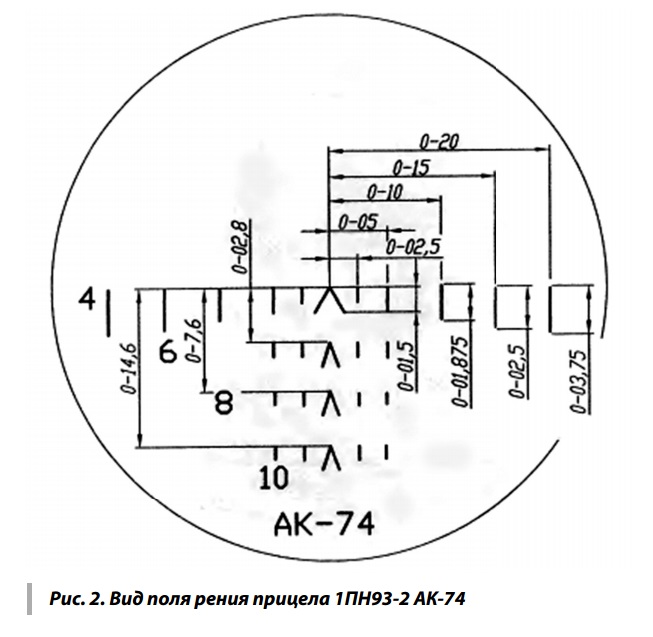

А  практически все навесные прицелы для АК74 (коллиматорные, оптические, ночные, тепловизионные и т. д.) не  имеют прицельных меток меньше «4» (400 м), например, оптические прицелы 1П29, 1П77, 1П78, ночной прицел 1 ПН93–2 АК-74 (рис. 2) и другие. На коллиматорных прицелах единственная прицельная метка также приводится к дальности 400 м. То есть с навесными прицелами автоматчик не  имеет даже технической возможности на дальностях до 400 м стрелять с иной метки, чем «4». Высота траектории «4» равна 0,4 м и потому прямой выстрел с этой метки эффективен только по целям не ниже 0,4 м. Высота траектории «П» еще больше — 0,5 м и потому прямой выстрел с этой метки эффективен только по целям не ниже 0,5 м. В бою человек инстинктивно стремится укрыться за бруствером.


Поэтому основной целью в бою для наших автоматчиков является стрелок именно за бруствером. Стрелок за бруствером имеет высоту всего 0,3 м (рис. 3, мишень № 5) и в нашем курсе стрельб обозначается головными мишенями №№ 5, 5а и 5б.
Траектория «4» поднимается выше стрелка за бруствером на дальностях от 150 м до 300 м. Поэтому на этих дальностях АК74 имеет недостаточную вероятность попадания в основную цель (рис. 4, метка «4»).

Траектория «П» (440 м) еще выше, чем траектория «4» и потому вероятность попадания еще хуже – на дальности 200 м у АК74 она падает до неприемлемых 0,17 (рис. 4, метка «П»). Метку «П» (440 м) применять нельзя, ее необходимо убрать с прицелов.



Собственно, на многих навесных прицелах для АК74 метка «П» уже отсутствует, и надо сделать то же самое на всех прицелах и не допустить появления этой метки впредь, так как с ней у А545 вероятность попадания опускается вообще до 0,07 (рис. 5, метка «П»). Согласно курса стрельб из-за недостаточной вероятности попадания в цель высотой 0,3 м автоматчики по головным мишеням и не стреляют. Ни в одном из тех упражнений курса стрельб, которые выполняют автоматчики, головных мишеней нет. Более того, головной мишени нет ни в одном упражнении разрядных норм единой всероссийской спортивной классификации для автомата (действующий Курс стрельб, приложение 19).
Таким образом, не только при обучении, контроле или квалификации, но даже на спортивный разряд вплоть до звания «мастер спорта по стрелковому спорту из автомата» автоматчики по головной мишени не стреляют. Для автоматчиков в упражнениях курса стрельб залегшая пехота противника имитируется упрощенно — высокими (0,5 м) мишенями № 6, которые соответствуют стрелку, ведущему огонь, лежа на ровном месте при упоре на локти (рис. 3). Это упрощение приводит к неэффективной стрельбе, так как в бою редкий солдат занимает позицию на ровном месте без бруствера. Ликвидировать это упрощение можно за счет повышения вероятности попадания автомата в основную цель — в стрелка за бруствером. Чтобы попадать в цель высотой 0,3 м основным способом стрельбы автоматчика (прямым выстрелом) на прицел необходимо добавить метку, высота траектории которой будет 0,3 м. Обозначим эту метку «П 0,3».

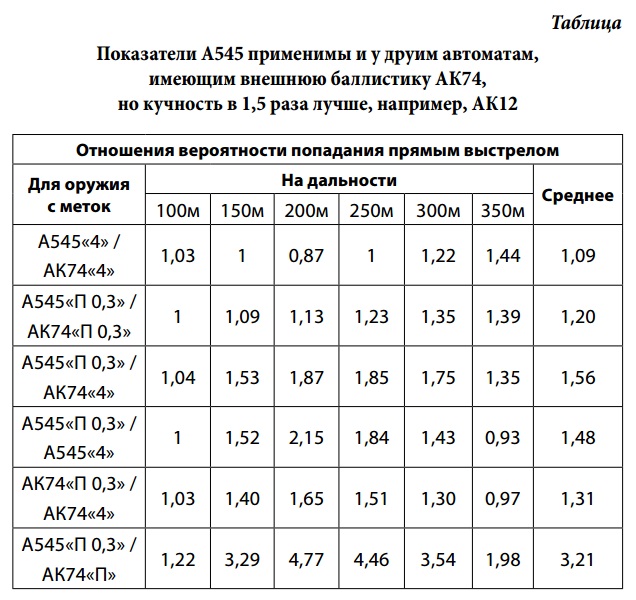

Проанализируем, как изменится вероятность попадания у автоматов с улучшенной кучностью — А545 и АК12 по данным, представленным на рисунке 5 и в таблице.

На основе сказанного можно сделать два основных вывода.

Первый . Автоматы А545 и АК12 с современными прицелами (с меткой «4») будут иметь боевую эффективность не лучше, чем имеет АК74. Строка А545«4»/АК74«4» таблицы подтверждает, что с прицельной меткой «4» вероятность попадания у А545 лучше на тех дальностях, где СТП находится в контурах цели — до 150 м, а также от 300 м до 350–400 м, но  хуже на  дальностях, где СТП из  контуров цели вышла — от 150 м до 250 м. Например, на  дальности 200 м вероятность попадания снизится в 0,87 раза — с 0,43 (рис. 4) до 0,37 (рис. 5).
Отдельный расчет показывает, что при улучшении кучности в два раза вероятность попадания с меткой «4» на дальности 200  м падает еще больше  — до 0,30. При кучности в 18–20 раз лучше, чем у АК74 (первые две пули очереди АН-94), вероятность попадания с  метки «4» неотличима от нуля не только на дальности 200 м, но и почти везде, где СТП вышла за контуры цели, то есть на дальностях от 150 м до 300 м. Таким образом, для современных прицелов (для метки «4») чем лучше кучность стрельбы автомата, тем ниже вероятность попадания в  основную цель на  дальностях от  150  м до 250–300 м. Автоматы АК12 и А545 с современными прицелами покажут боевую эффективность не лучше, чем имеет АК74, так как в среднем вероятность попадания возрастет несущественно — на 9 % (таблица, строка А545«4»/АК74«4», среднее).
Обещанное производителями этих автоматов повышение боевой эффективности на 15–20 % можно получить только с прицельной меткой «П 0,3» (таблица, строка А545«П 0,3»/АК74«П 0,3», среднее). Если не исправить прицелы, то перевооружение
на новые автоматы окажется малоэффективным, как это произошло с АН-94.

Второй. Метка «П 0,3» при улучшении кучности повышает вероятность попадания на  всех дальностях (таблица, строка А545«П 0,3»/АК74 «П 0,3»), поэтому средняя вероятность попадания на всей дальности прямого выстрела по сравнению с меткой «4» возрастет существенно: в 1,48 раза на А545 и АК12 и в 1,31 раза на АК74 (таблица, среднее). По сравнению с  существующим положением дел (с меткой «4» на АК74), метка «П 0,3» на А545 и АК12 повысит вероятность попадания в среднем в 1,56 раза (таблица, среднее). АН-94 с меткой «П 0,3» имел бы вероятность попадания первыми двумя пулями значительно выше, чем А545. Однако на АН-94 установили (как на М-16) апертурный прицел, который не только не способствует прицеливанию в нижний край цели при прямом выстреле, но еще и не имеет метки «3». Неудачные прицелы — одна из причин невостребованности АН-94.

Определение точной стрельбы лучше всего сформулировано в монографии ЦНИИ информации «Эффективность стрельбы из автоматического оружия»: «Степень совмещения средней точки попаданий с центром цели определяет точность стрельбы» [1]. При прямом выстреле СТП перемещается по цели от нижнего края цели (на дальности прямого выстрела) до верхнего края (примерно на ½ дальности прямого выстрела) и назад к нижнему краю (ближе 50 м), и только в двух местах из всей дальности прямого выстрела совпадает с центром цели — примерно на ¼ и ¾ дальности прямого выстрела. На дальности прямого выстрела и примерно на ½ этой дальности как минимум половина всех пуль уходит ниже или выше цели соответственно. Выбирая прямой выстрел, мы сознательно идем на снижение точности стрельбы ради простоты и скорости прицеливания.


Литература:
1. Шерешевский М. С., Гонтарев А. Н., Минаев Ю. В., Эффективность стрельбы из автоматического оружия. М.: ЦНИИ информации, 1979.
2. Руководство по 5,45-мм автомату Калашникова (АК74, АКС74, АК74Н, АКС74Н) и 5,45-мм ручному пулемету Калашникова (РПК74,РПКС74, РПК74Н, РПКС74Н). М.: Главное управление боевой подготовки Сухопутных войск, 1982.
3. Manual for planning and executing training on the 5.56-mm M16 A1 and M16 A2 rifles. By Order of the Secretary of the Army, Distribution: Active Army, USAR, and ARNG. // FM 23–9, 3 July 1989.
4. Сватеев В. А. Автоматчик должен и может поражать головную фигуру.// Вестник АВН. 2013. № 2.
5. Сватеев В. А. Плюсы и минусы прицела. Стрелковому оружию нужен активно-пассивный прицел.// Армейский сборник.2013. № 12.

Автор:
Сватеев В. А.

Источник:
Армейский вестник №4/16. Министерство обороны РФ.
