ГП-34 (6Г34). Сравнение модификаций. Описание, фотографии. Печать



40-мм подствольный противопехотный гранатомет ГП-34 предназначен для поражения открыто расположенной живой силы, а также живой силы, находящейся в открытых окопах, траншеях и обратных скатах местности на расстоянии от 100 до 400 метров.

ГП-34 применяется с автоматами калибров 5,45, 5,56 и 7,62 мм производства ОАО «Концерн «Ижмаш»: АКМ, АКМС, АК74, АКС74, АК74М, АК101, АК103 и АН-94. При необходимости стрелок может вести стрельбу из автомата при установленном гранатомете.

Конструкция прицела допускает ведение настильной и навесной стрельбы.

Для стрельбы из гранатомета применяются 40 мм выстрелы ВОГ-25 и ВОГ-25М с осколочными гранатами, выстрелы ВОГ-25П и ВОГ-25ПМ с осколочными «прыгающими» гранатами, ВДГ-25 с дымовой гранатой.



Полное описание и характеристики 40-мм подствольного противопехотного гранатомета ГП-34 представлены в материале:

ГП-34 (6Г34). Описание, характеристики, фотографии

Паспорт на изделие 6Г34.00.000ПС также представлен на данном сайте:

ГП-34 (6Г34). 40-мм подствольный противопехотный гранатомет. Паспорт 6Г34.00.000ПС



Прежде, чем перейти к описанию модификаций, позволю привести два мнения опытных российских специалистов по стрелковому вооружению:



Источник: grossfater-m.livejournal.com

"Дополнительно в конструкцию прицела был введён механизм поправок на деривацию.
В общем, на первый взгляд, всё хорошо.
Плохо другое.
Гранатомёт этот рассчитан... на левшей.
Поскольку прицельные приспособления в нём перенесены с левой стороны - на правую.
Так что при стрельбе из ГП, установленного на автомате, вам (если вы правша) придётся свесить бело личико через приклад и - учитывая отдачу ГП - регулярно получать крышкой ствольной коробки автомата в подбородок или в зубы. Правда, это будет происходить только на дистанции 100-200 метров. Счастье, что при навесной стрельбе (когда автомат зажимается подмышкой либо упирается в грунт) таких фокусов происходить не будет.
Справедливости ради напомню, что и у ГП-30 прицельные приспособления располагались справа.
Ещё один явный минус - необходимость извлекать шомпол из-под ствола автомата и куды-то его девать (ибо прорезь под шомпол в кронштейне ГП-34 не предусмотрена). С большой долей вероятности - шомпол сгинет в безвестности."

и

Источник: k_a_r_d_e_n.livejournal.com

ГП-34
Спуск как на водяном пистолете. Не сравнить с ГП-30.Прицел сложнее в обращении. При установке прицела 50м приходится прижиматься щекой к гребню приклада, а после выстрела очухиваться. Как от удара в челюсть. Затыльник в два раза толще старого и в бронежилете и разгрузочном жилете стрелять практически невозможно. И самое главное, при установке шомпол снимается, а в комплекте сборный, только класть его некуда.



Как можно заметить, оба специалиста кроме всего прочего, отмечают неудобства, связанные с шомполом и применением ГП-34 (установкой его на оружие).



Первая модификация ГП-34, выпускаемая ОАО «Концерн «Ижмаш» не имела возможности установки шомпола на стандартное место крепления (под стволом АК) при установленном гранатомете. Поэтому новые версии прикладов Автоматов Калашникова 100-й серии и 2010 модификации получили специальное гнездо для разборного, двусоставного шомпола.

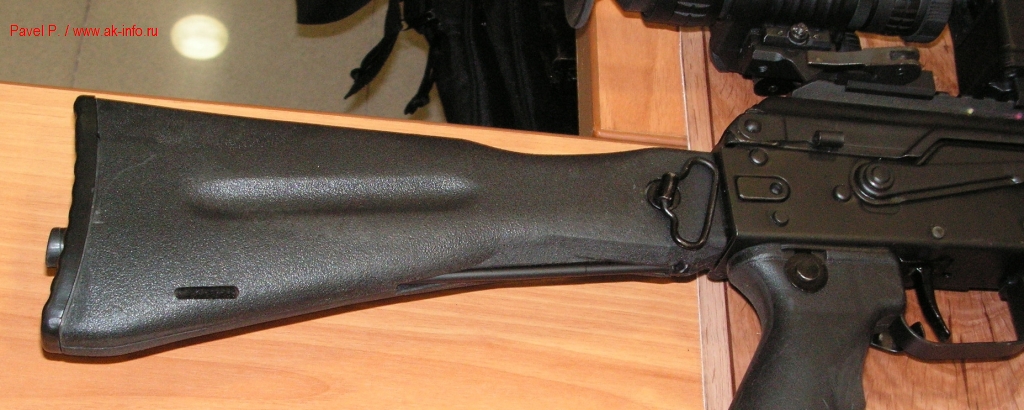

Фотография: автомат Калашникова АК2010 с гнездом приклада для разборного двусоставного шомпола.

автомат Калашникова АК2010 с гнездом приклада для разборного двусоставного шомпола.

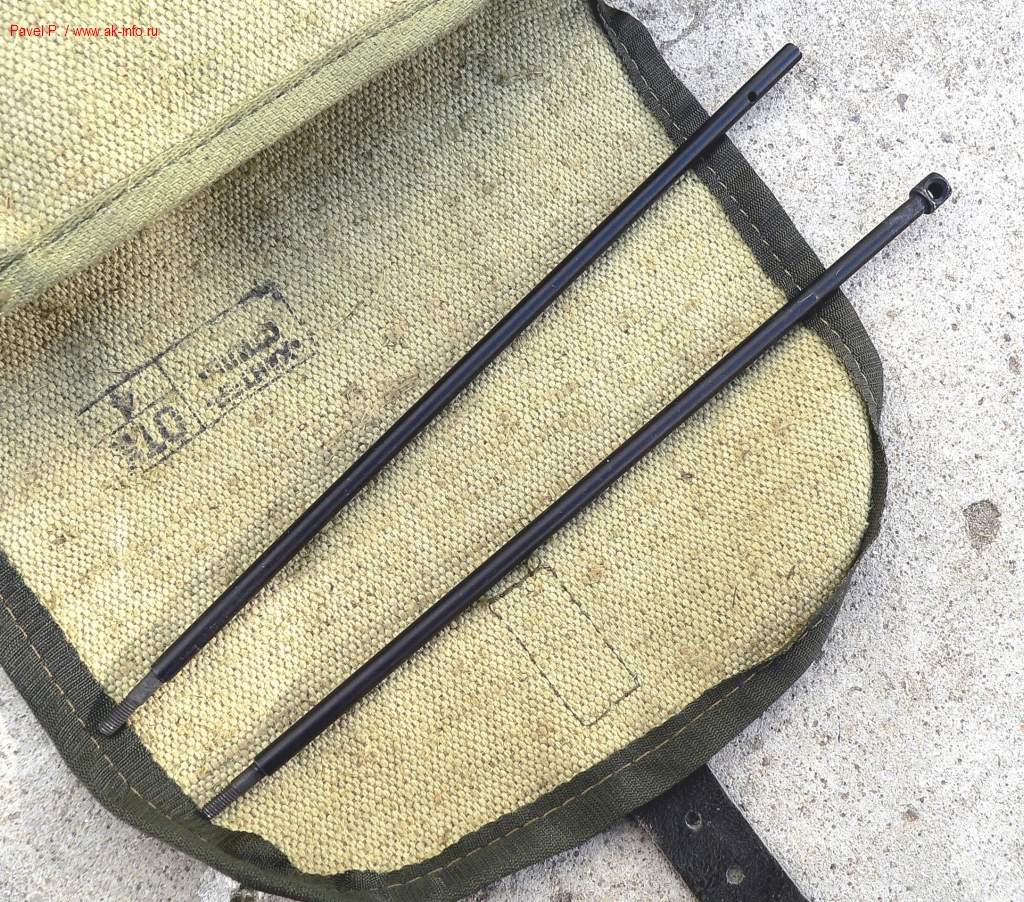

Фотография: разборный двусоставный шомпол.

разборный двусоставный шомпол



Но данное решение (двусоставный шомпол) получило отрицательные отзывы в войсках, поэтому концерн Ижмаш внес изменения и модифицировал ГП-34 для крепления шомпола стандартным способом. Это стало заметно при сравнении версии ГП-34 2007 года выпуска и ГП-34 2010 года выпуска. Фотообзору этих двух модификаций и посвящен данный материал. Для удобства восприятия мною предложено такое обозначение:

  1. ГП-34-01 - модификация, не предусматривающая установку стандартного шомпола.
  2. ГП-34-02 - модификация, предусматривающая установку стандартного шомпола.

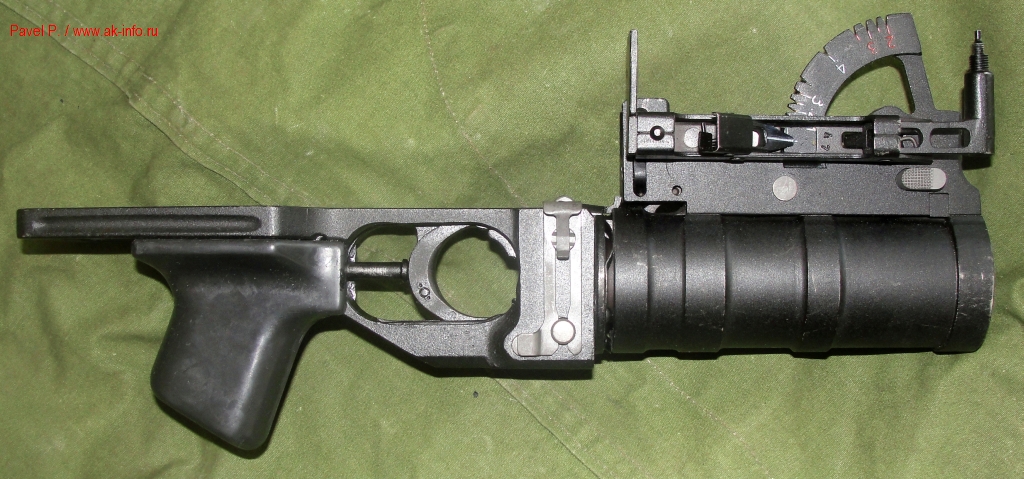

Фотография: Общий вид гранатомета ГП-34-01.

Общий вид гранатомета ГП-34-01.



Общий вид гранатомета ГП-34-01.

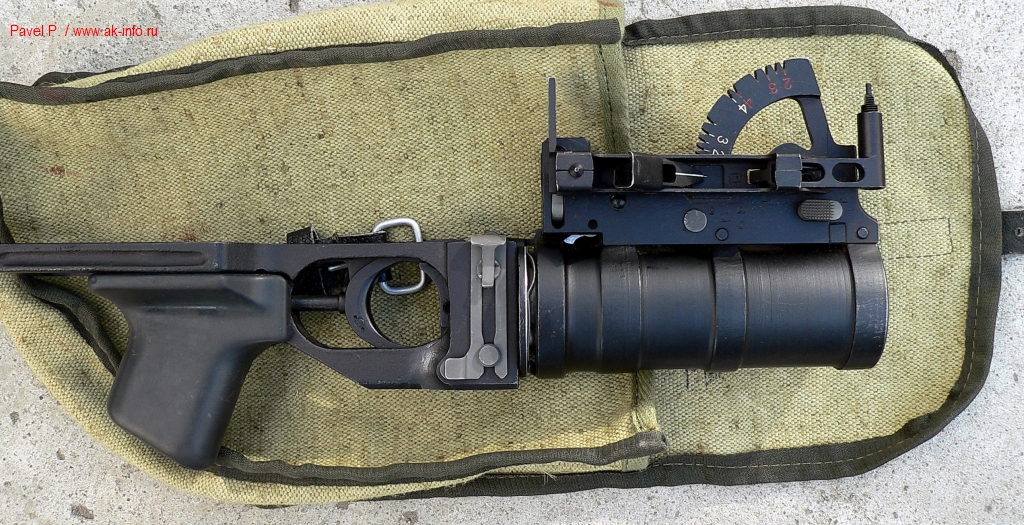

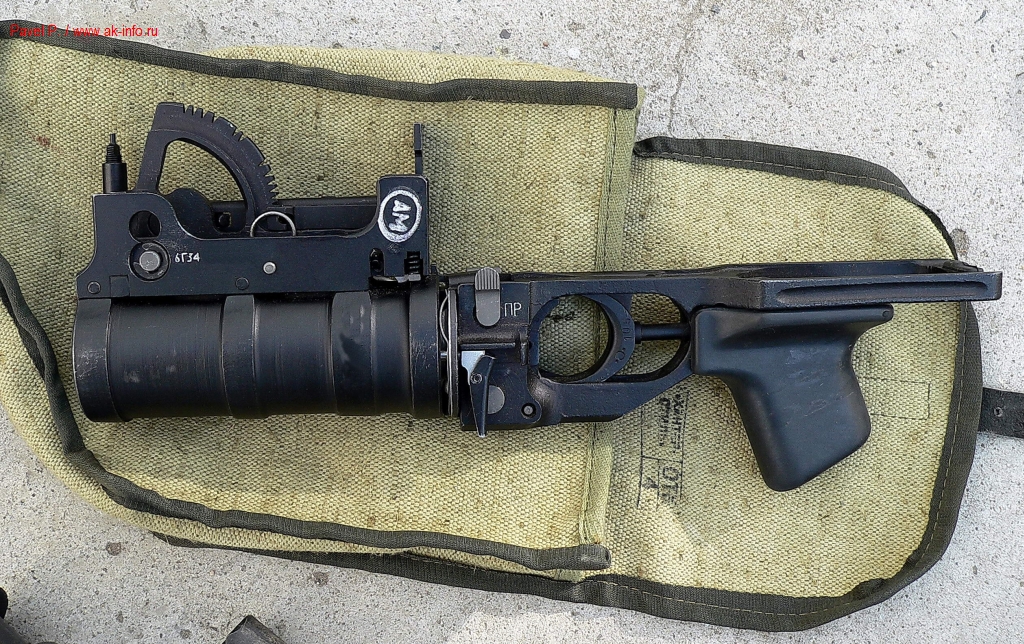

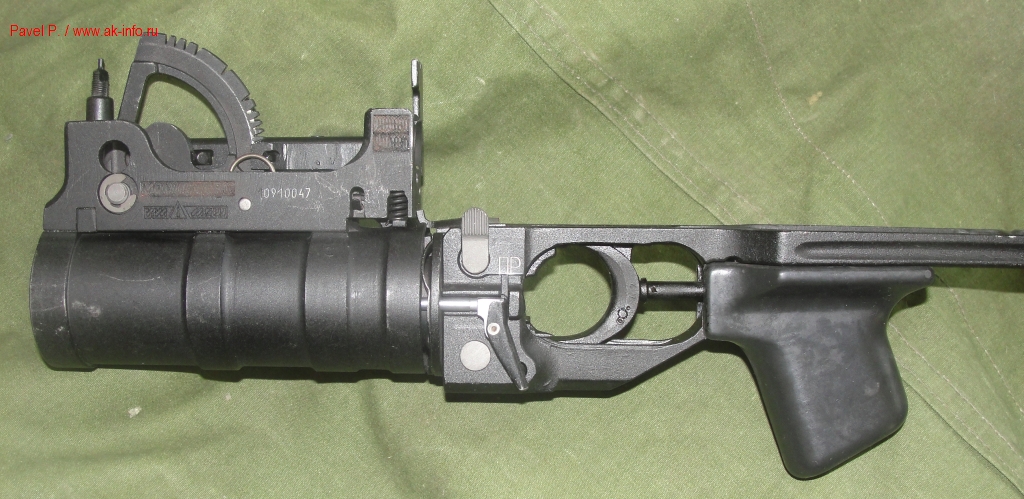

Фотография: Общий вид гранатомета ГП-34-02.



Общий вид гранатомета ГП-34-02.



Общий вид гранатомета ГП-34-02.

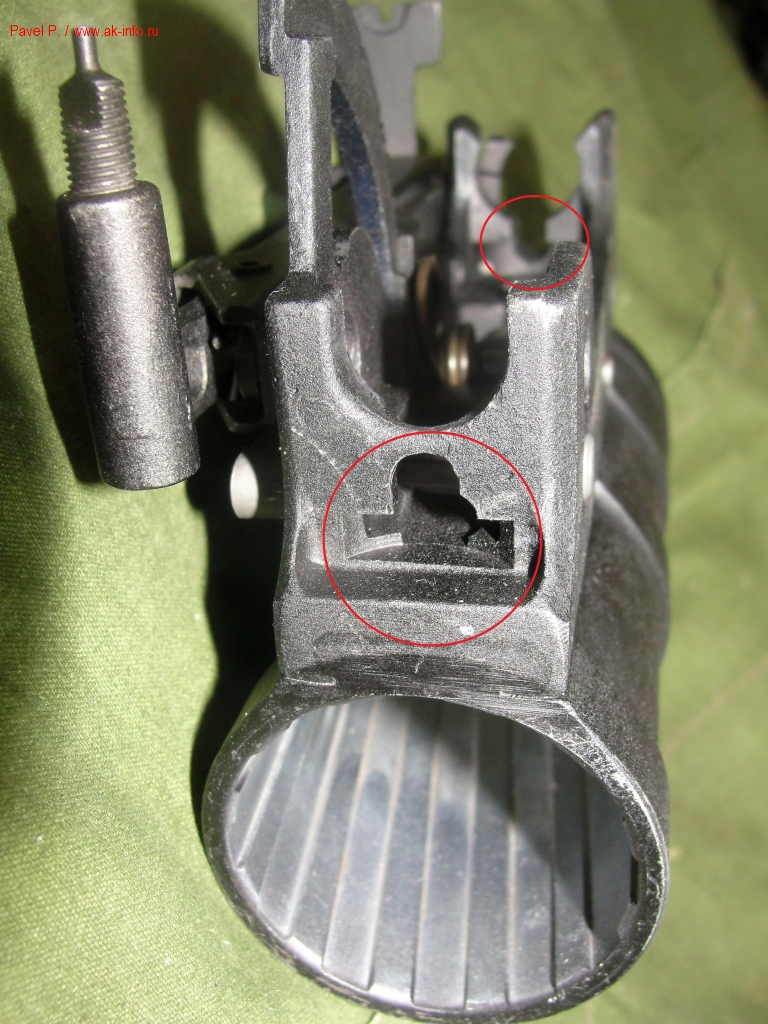

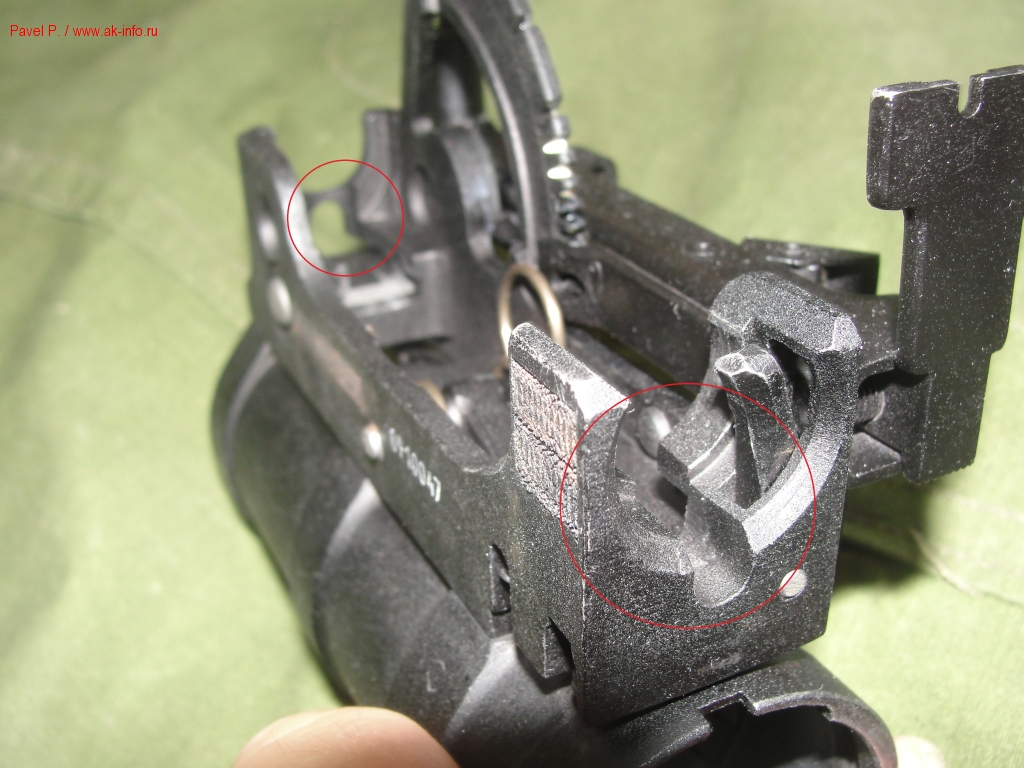

Фотография: Корпус гранатомета ГП-34-01. Красными кругами отмечены места, которые блокировали установку шомпола и измененные в модификации ГП-34-02.

Корпус гранатомета ГП-34-01. Красными кругами отмечены места, которые блокировали установку шомпола и измененные в модификации ГП-34-02.



Корпус гранатомета ГП-34-01. Красными кругами отмечены места, которые блокировали установку шомпола и измененные в модификации ГП-34-02.

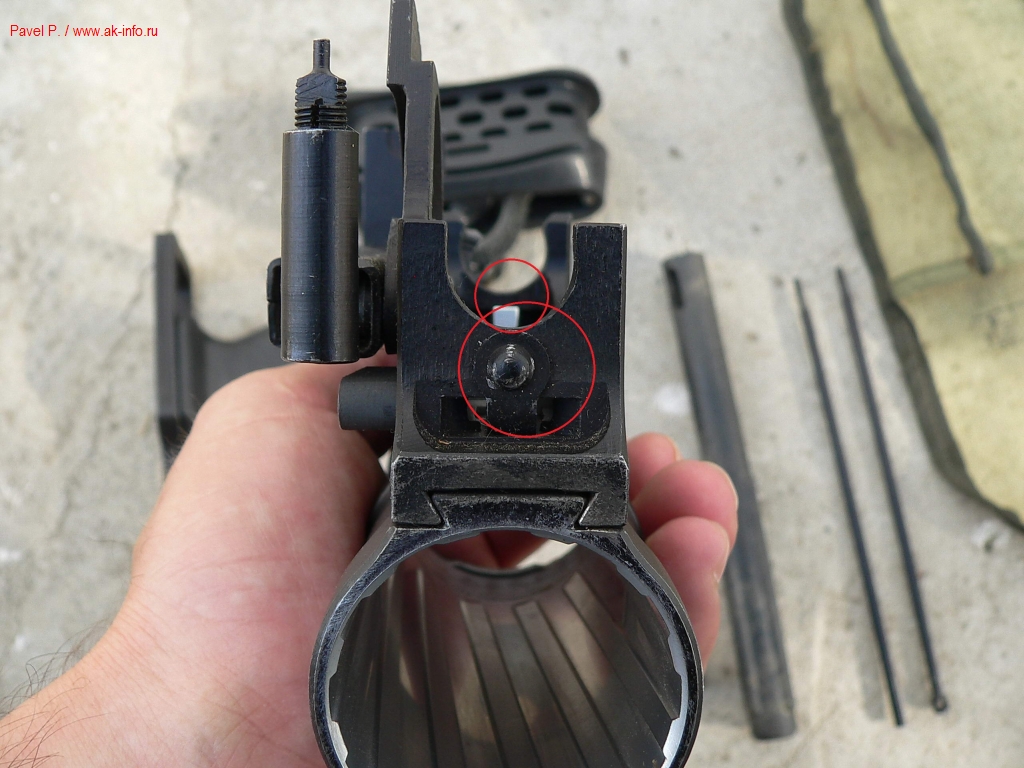

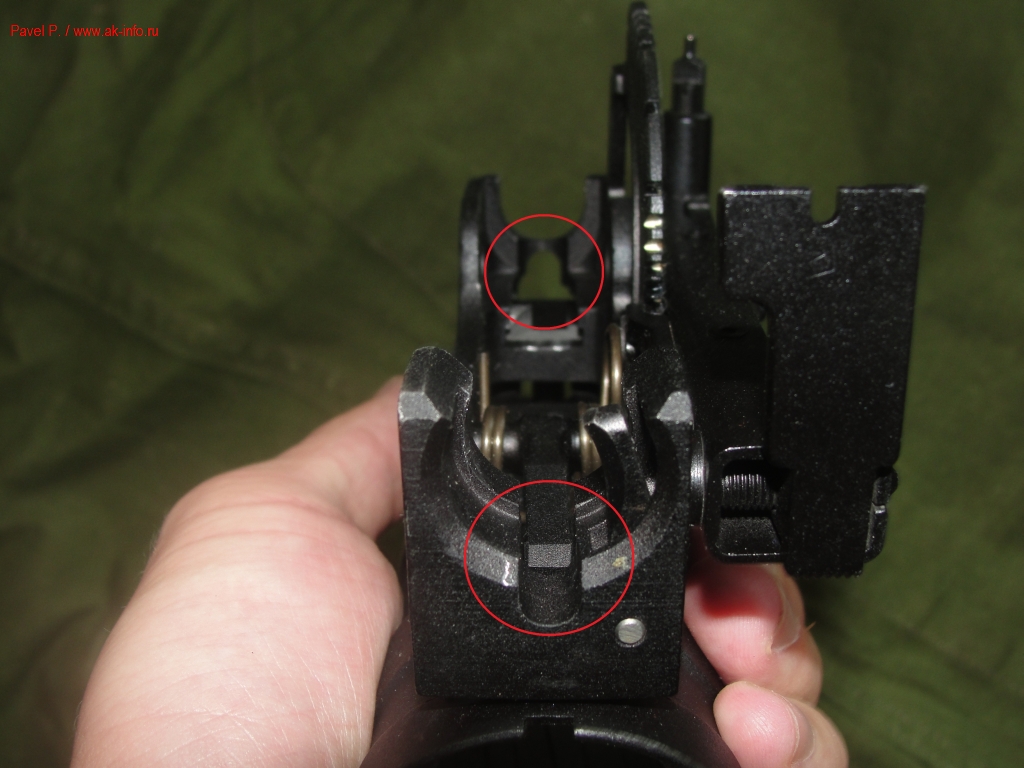

Фотография: Корпус гранатомета ГП-34-02. Красными кругами отмечены измененные места модификации ГП-34-01.



Корпус гранатомета ГП-34-02. Красными кругами отмечены измененные места модификации ГП-34-01.



Корпус гранатомета ГП-34-02. Красными кругами отмечены измененные места модификации ГП-34-01.



Корпус гранатомета ГП-34-02. Красными кругами отмечены измененные места модификации ГП-34-01.



Фотография: Общий вид автомата Калашникова АК-103 с установленным ГП-34-02.

 Общий вид автомата Калашникова АК-103 с установленным ГП-34-02.





Примечание:

Благодарю уважаемого Karden за помощь в предоставлении фотографий ГП-34-01.
