ГП-34 (6Г34). Описание, характеристики, фотографии Печать

В начале 2000 годов в конструкторском бюро Конструкторско-оружейного центра открытого акционерного общества «Концерн «Ижмаш» приступили к созданию подствольного противопехотного гранатомета к автоматам серии АК и автоматам Никонова (АН94, проект "Абакан"). Это стало первым опытом создания подобного оружия в Ижевске, но конструкторам удалось решить проблемные вопросы взаимной адаптации автомата Калашникова, подствольного гранатомета и гранатометных выстрелов повышенной мощности. ГП-34 запущен в производство в 2005 году на Ижевском оружейном заводе и получил индекс ГРАУ - 6Г34.

Конструкторы и проектировщики ГП-34: главный конструктор по стрелковому оружию Николай Безбородов, инженер-конструктор первой категории Вера Быкова, заместитель главного конструктора по стрелковому оружию Борис Зорин, инженер-конструктор   второй   категории Игорь Игнатьев,   начальник конструкторского бюро Конструкторско-оружейного центра открытого акционерного общества «Концерн «Ижмаш» Геннадий Курбатов.

Первое и главное отличие ГП-34 от его старших собратьев - улучшенная безопасность. В частности, дополнительные приспособления не допускают выпадения гранаты из "подствольника" при отрицательном наклоне ствола, а также устраняют возможность накала капсюля гранаты при заряжании. Доработан экстрактор - он позволяет извлекать неиспользованный выстрел из гранатомета в любых, даже самых тяжелых, условиях (при сильном колебании температур, различных загрязнениях). Изменилась и конструкция прицела - она обеспечивает более удобное и быстрое прицеливание при ведении настильной и навесной стрельбы. В 2006 году были осуществлены первые поставки ГП-34, в том числе и за рубеж.

Легкий и компактный, однозарядный подствольный гранатомет ГП-34 предназначен для поражения открыто расположенной живой силы, а также живой силы, находящейся в открытых окопах, траншеях и обратных скатах местности на расстоянии от 100 до 400 метров.

ГП-34 применяется с автоматами калибров 5,45, 5,56 и 7,62 мм производства ОАО «Концерн «Ижмаш»: АКМ, АКМС, АК74, АКС74, АК74М, АК101, АК103 и АН-94. При необходимости стрелок может вести стрельбу из автомата при установленном гранатомете.

Гранатомет получил индекс ГРАУ - 6Г34.


Конструкция прицела допускает ведение настильной и навесной стрельбы.

Для стрельбы из гранатомета применяются 40 мм выстрелы ВОГ-25 и ВОГ-25М с осколочными гранатами, выстрелы ВОГ-25П и ВОГ-25ПМ с осколочными «прыгающими» гранатами, ВДГ-25 с дымовой гранатой.

Экстрактор позволяет извлекать неиспользованный выстрел из гранатомета.

Подствольный гранатомет ГП-34 является улучшенной современной разработкой и обладает следующими преимуществами:

  • Надежность

ГП-34 разработан и испытан специально под автомат Калашникова, устанавливается быстро без дополнительных переходников. Повышена надежность конструкции, что позволяет автомату с установленным гранатометом выдерживать тест на бросок на бетон без наколов и насечек гранаты (в т.ч. при сложенном прикладе)


  • Повышенная безопасность

на 100% устранена вероятность осечек, благодаря изменениям, внесенным в ударно-спусковой механизм
устранена возможность смещения гранаты в гранатомете при отрицательном склонении оружия
введен дополнительный механизм для усиления безопасности при заряжании;


  • Доработано прицельное устройство
  • Улучшен механизм экстрактора для функционирования в затрудненных условиях


Диапазон боевого применения ГП-34 – от -50 до +50 С.

Назначенный ресурс гранатомета - 400 выстрелов.

Срок хранения в консервации (упаковке) предприятия-изготовителя в складских помещениях - 7 лет со дня изготовления.

Технические характеристики

 Наименование характеристики
 Ед.измерения Значение
 Калибр мм 40
 Прицельная дальность м 100-400
 Техническая скорострельность выстр./мин 20
 Боевая скорострельность выстр./мин 5-6
 Начальная скорость гранаты м/с 76,5
 Длина мм 315
 Масса кг 1,4
 Температурный диапазон боевого применения С -50 до +50

Модификации АК с гранатометом ГП34 получили индексы ГРАУ:  6С12, 6С13, 6С14

Модификация АН94 с гранатометом ГП34 получила индексы ГРАУ:  6С15



Более подробные сведения по ГП-34 представлены в следующих материалах:

ГП-34 (6Г34). 40-мм подствольный противопехотный гранатомет. Паспорт 6Г34.00.000ПС



Гранатомет имеет 2 модификации:

ГП-34-01 и ГП-34-02, описанные в материале ГП-34 (6Г34). Сравнение модификаций. Описание, фотографии.

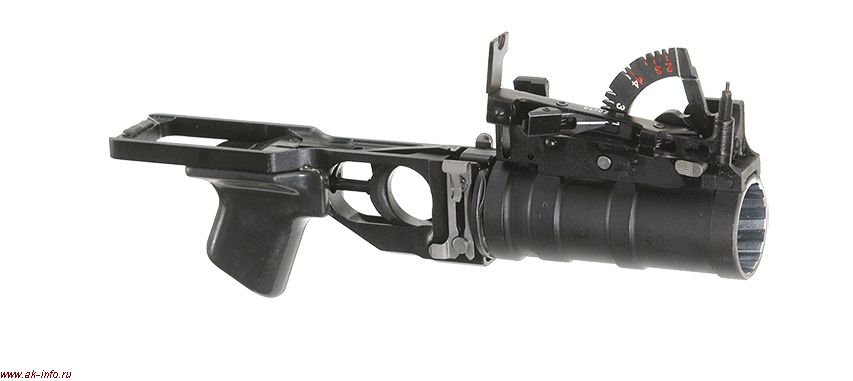

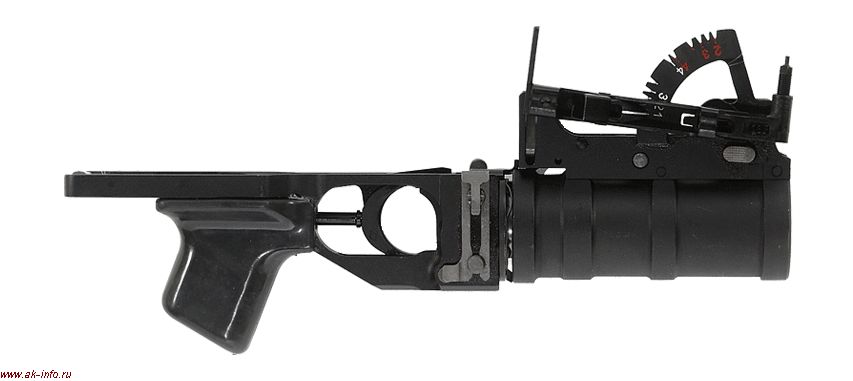

Общий вид гранатомета (фотографии с сайта izhmash.ru):

Общий вид ГП-34

Общий вид ГП-34

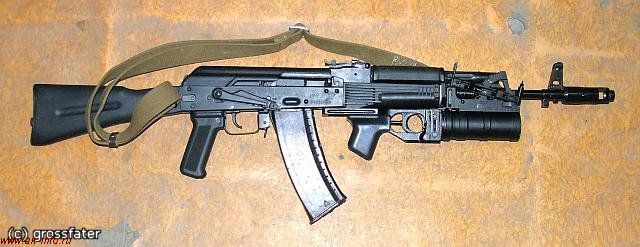

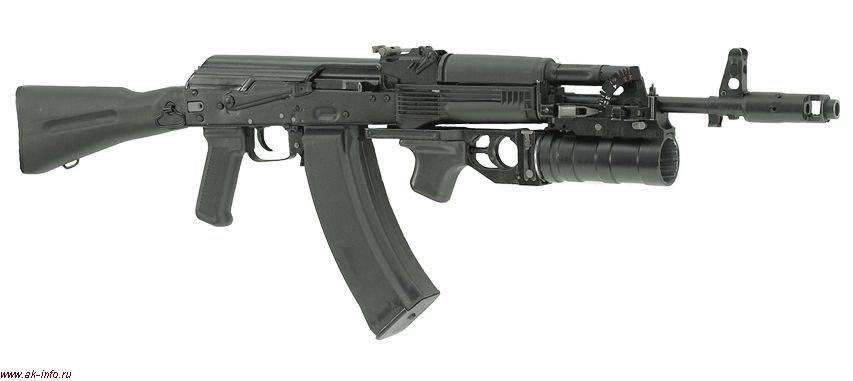

Общий вид стрелкового комплекса АК74М+ГП-34 (фотография с сайта izhmash.ru):

Общий вид АК74М+ГП-34

Рисунки из Руководства к ГП-34 (фотография с сайта grossfater-m.livejournal.com):

Общий вид АК74М+ГП-34

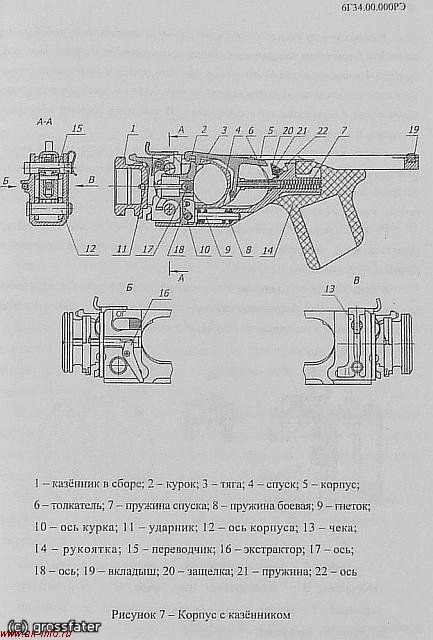

Схема корпуска и казенника ГП-34 из Руководства к ГП-34 (фотография с сайта grossfater-m.livejournal.com):

Схема корпуска и казенника ГП-34

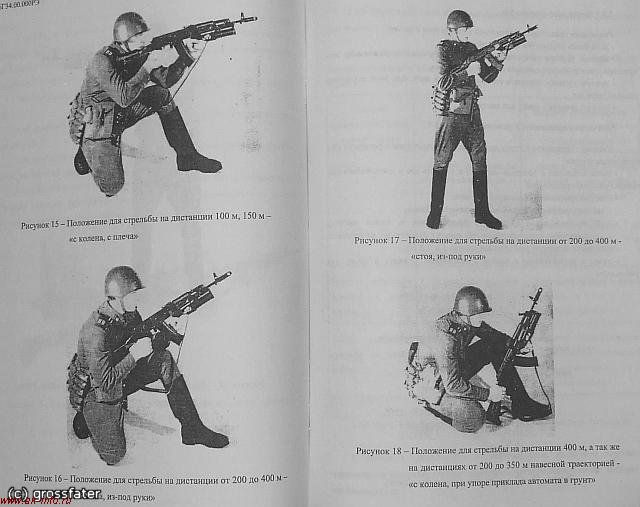

Положения для стрельбы из ГП-34 из Руководства к ГП-34 (фотография с сайта grossfater-m.livejournal.com):

Положения для стрельбы из ГП-34

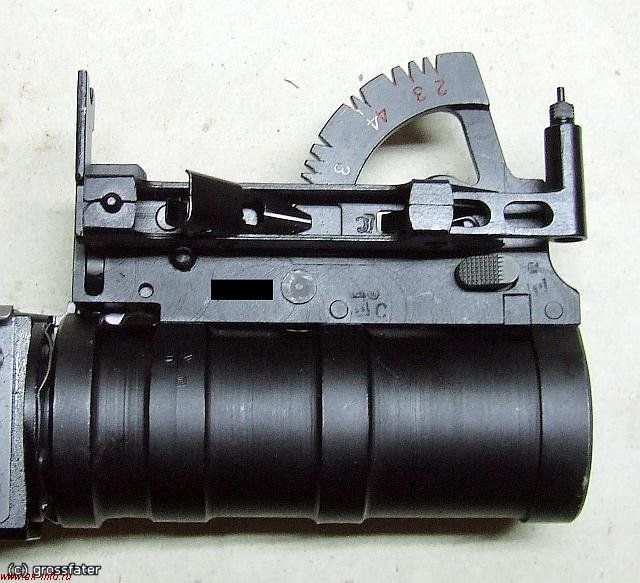

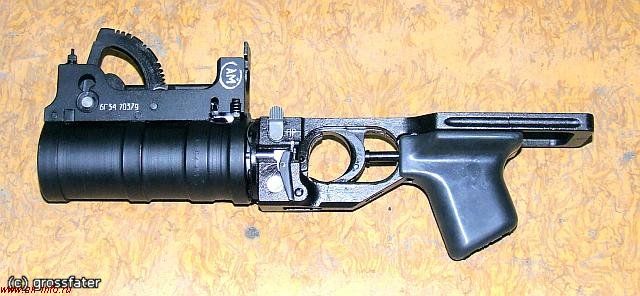

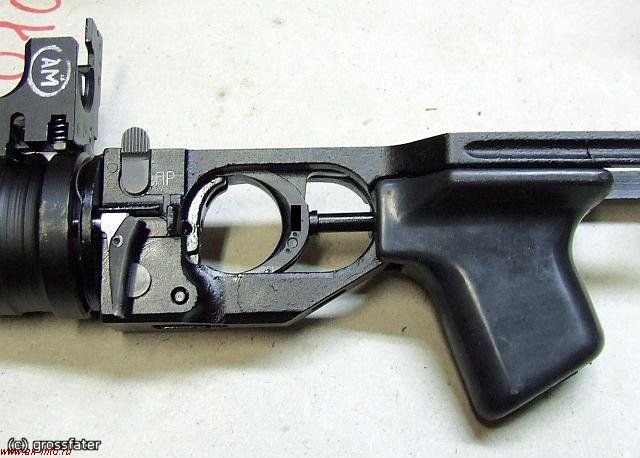

Фотообзор ГП-34 (фотография с сайта grossfater-m.livejournal.com):

Фотообзор ГП-34

Фотообзор ГП-34

Фотообзор ГП-34

Фотообзор ГП-34

Фотообзор ГП-34



Мнения пользователей о ГП-34:


Дополнительно в конструкцию прицела был введён механизм поправок на деривацию.
В общем, на первый взгляд, всё хорошо.
Плохо другое.
Гранатомёт этот рассчитан... на левшей.
Паоскольку прицельные приспособления в нём перенесены с левой стороны - на правую.
Так что при стрельбе из ГП, установленного на автомате, вам (если вы правша) придётся свесить бело личико через приклад и - учитывая отдачу ГП - регулярно получать крышкой ствольной коробки автомата в подбородок или в зубы. Правда, это будет происходить только на дистанции 100-200 метров. Счастье, что при навесной стрельбе (когда автомат зажимается подмышкой либо упирается в грунт) таких фокусов происходить не будет.
Справедливости ради напомню, что и у ГП-30 прицельные приспособления располагались справа.
Ещё один явный минус - необходимость извлекать шомпол из-под ствола автомата и куды-то его девать (ибо прорезь под шомпол в кронштейне ГП-34 не предусмотрена). С большой долей вероятности - шомпол сгинет в безвестности.

Источник: grossfater-m/livejournal.com
