ГП-25 "Костер". Выполнение неполной разборки. Описание, фотографии Печать







подствольный гранатомет ГП-25



Введение:

Гранатомет ГП-25 является подствольным гранатометом, т.е. крепиться под стволом автомата. Он состоит из трех основных частей:

  • Ствола с прицельными приспособлениями и кронштейном для крепления гранатомета на автомате
  • Казенника
  • Корпуса ударно-спускового механизма с рукояткой

О разборке:

Разборка гранатомета может быть неполная и полная. Неполная разборка производится при текущем обслуживании (для осмотра, чистки и смазывания гранатомета). Полная разборка производится при техническом обслуживаниии, для чистки в случаях сильного загрязнения гранатомета, нахождения его под дождем или в снегу и при ремонте.

Разборку и сборку гранатомета производить на столе или чистой подстилке (брезент, фанера); детали и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну деталь на другую, не допускать ударов о твердые предметы или одной детали о другую, не применять при разборке и сборке излишних усилий.
Перед сборкой все детали, подлежащие смазыванию, тщательно осмотреть и смазать тонким слоем смазки.

Порядок неполной разборки гранатомета
Отделить корпус ударно-спускового механизма с казенником и рукояткой от ствола: взяться левой рукой за ствол гранатомета, а правой - за корпус ударно-спускового механизма и, нажимая большим пальцем правой руки на замыкатель, повернуть ствол с кроншейном относительно корпуса ударно-спускового механизма на 60 градусов в любую сторону, после чего разъединить их.

Фотография: Повернутый ствол с кроншейном относительно УСМ и рукоятки

подствольный гранатомет ГП-25



Отделить чеку: взять корпус ударно-спускового механизма в левую руку, а двумя пальцами правой руки взяться за верхнюю (изогнутую) часть чеки и подтянуть ее вверх.

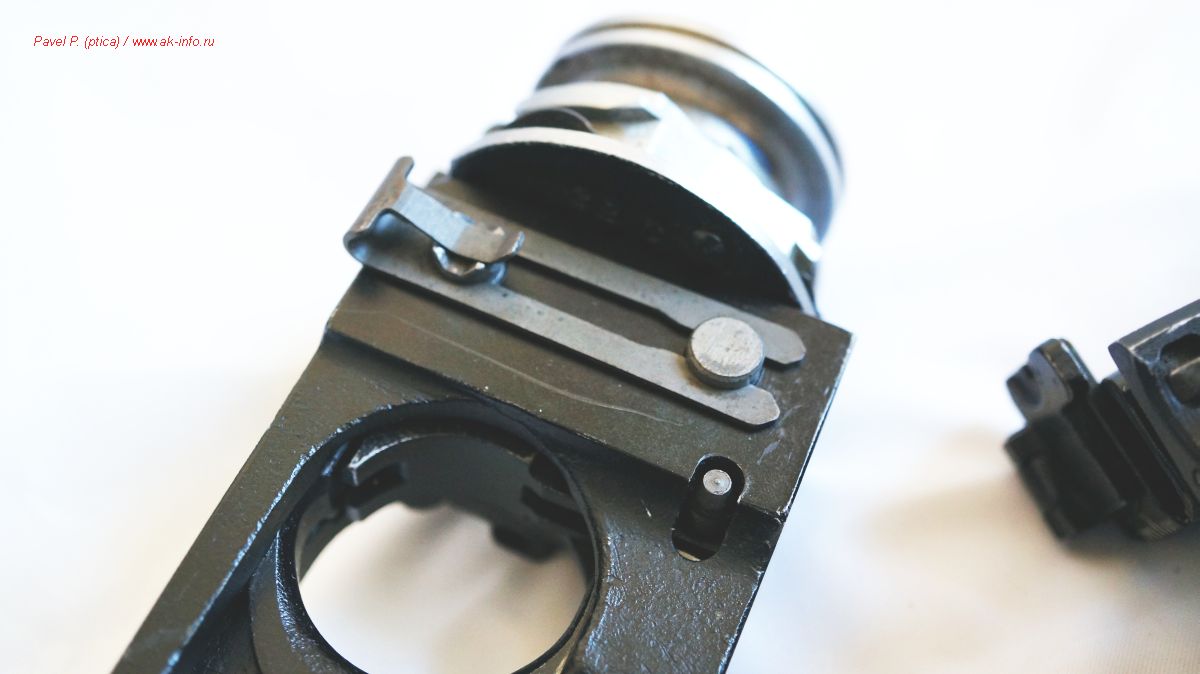

Фотографии чеки в исходном и освобождаемом положениях

подствольный гранатомет ГП-25

и

подствольный гранатомет ГП-25

Отделить ось корпуса и переводчик: удерживая корпус в левой руке, двумя пальцами правой руки последовательно извлечь из отверстий корпуса ось, а затем переводчик; для удобства извлечения переводчика поставить его в положение ПР, а при извлечении его одним пальцем левой руки нажать на замыкатель.

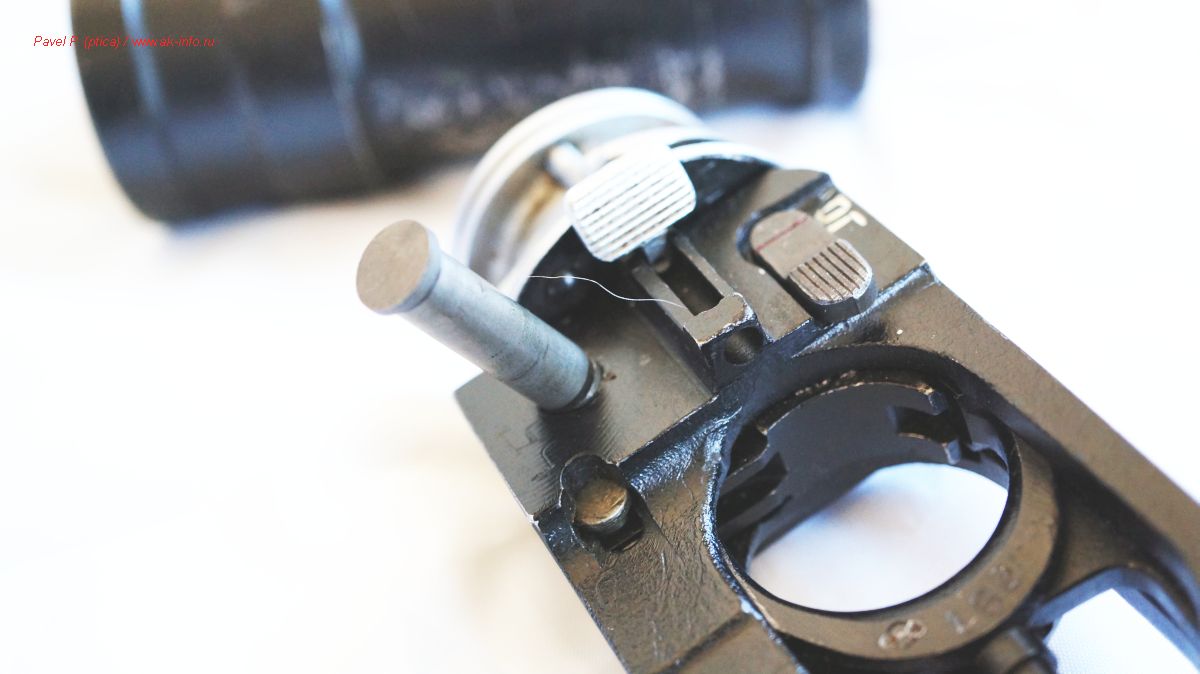

Фотография: отделенная ось корпуса

подствольный гранатомет ГП-25

  Фотография: вынутая ось и переводчик в положении ПР

подствольный гранатомет ГП-25


Отделить казенник от корпуса ударно-спускового механизма: взяться правой рукой за корпус, а левой - за казенник и разъединить их.

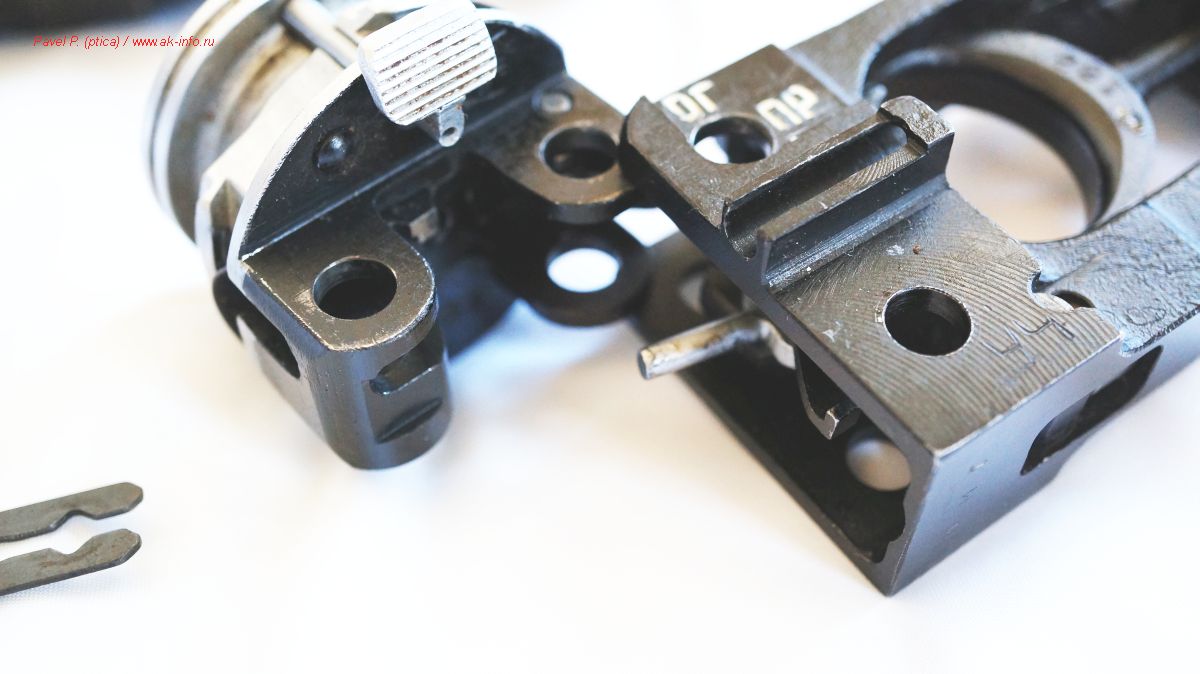

Фотография: казенник готов к отделению

подствольный гранатомет ГП-25

Фотография: отделенный от УСМ казенник

подствольный гранатомет ГП-25

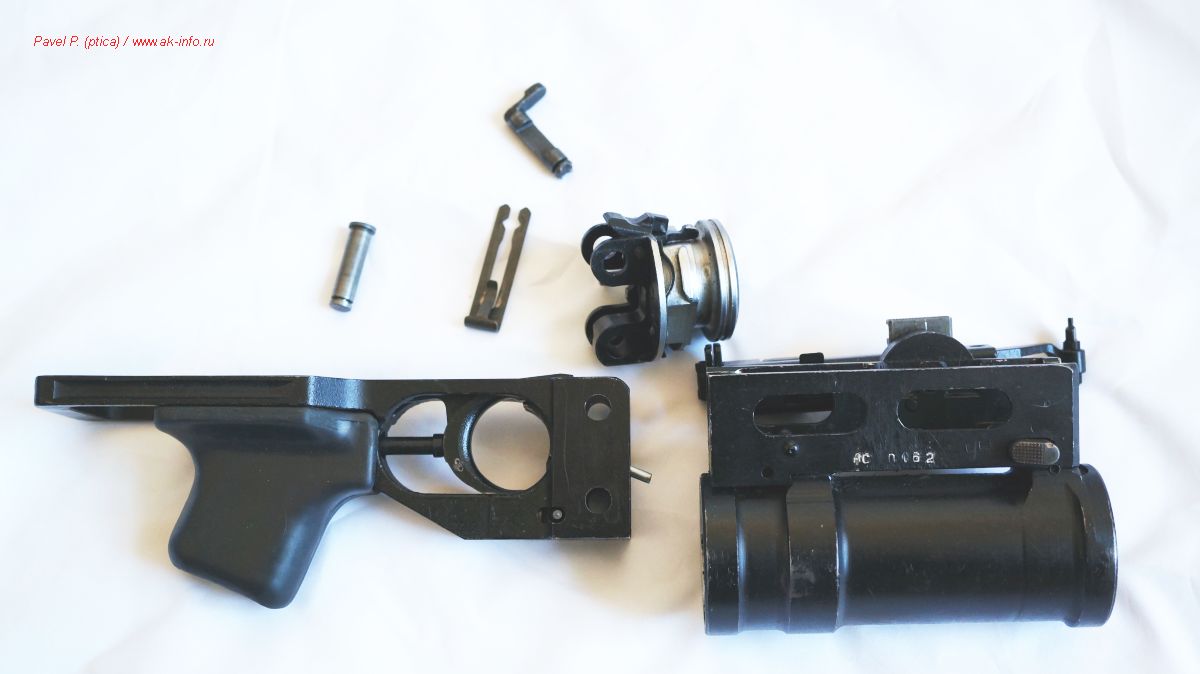

Неполная разборка подствольного гранатомета ГП-25 выполнена.

подствольный гранатомет ГП-25

Порядок сборки после неполной разборки производится в порядке разборки.
