1П61. Изделие "Наметка". Ствольный коллиматор выверки. Описание, характеристики, фотографии Печать

 Ствольный коллиматор выверки «Намётка»

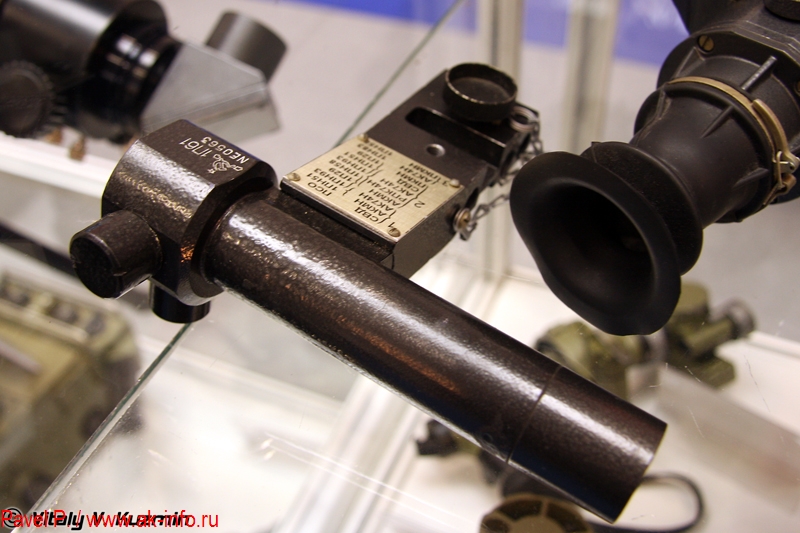

Общий вид ствольного коллиматора выверки 1П61

Назначение:

Ствольный коллиматор выверки (СКВ) «Намётка» (изделие с индексом 1П61) предназначен для:

  • выверки дневных, ночных и других типов оптических прицелов, принятых на вооружение в МВД и МО России, отвечающих требованиям ГОСТов их размещения на оружии;
  • приведения стрелкового оружия (АКМ, АК74Н, РПК74Н, ПКМН, ПКН, СВД, СВУ и их модификаций) с оптическими прицелами к нормальному бою с определением ИТВ этих прицелов;
  • осуществления в процессе эксплуатации контроля за согласованностью оружия с оптическими прицелами на указанных типах оружия по ИТВ без стрельбы.



Применение СКВ 1П61 для выверки оптического прицела ПСО-1М2 на винтовке СВУ



СКВ «Намётка» может эксплуатироваться при температуре окружающей среды от -50° до +50°С и относительной влажности 100% при температуре 25°С.

Опыт практического использования:

Описание практического использования представлено в материале 1П61. Изделие "Наметка". Ствольный коллиматор выверки. Опыт практического использования ствольного коллиматора выверки.

Технические характеристики:



Характеристика

Значение

 Погрешность при повторной установке,тыс., не более 0-00,25
 Размер выверочной сетки, тыс.
 по вертикали 0-16
 по горизонтали 0-10
 Цена деления штрихов на сетке, тыс 0-01
 Базовый выверочной угол, тыс.
 в вертикальной плоскости  минус 0-02 ± 0-00,5
 в горизонтальной плоскости  0-00 ± 0-00,5
 Тип «ночной» подсветки выверочной сетки  светоэлемент Т (3) - 08
 Габаритные размеры, мм:
 длина (с осью для СВД)  299
 высота  163
 ширина  62
 Масса, кг, не более 0,5
 Масса в футляре с комплектом одиночного ЗИП, кг, не более 3,5



Устройство и работа:

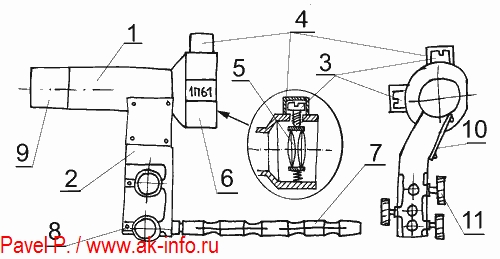

Устройство ствольного коллиматора выверки 1П61



Конструктивно СКВ состоит из трех основных частей: коллиматора 1 для получения изображения выверочной сетки, кронштейна 2 для параллельного размещения коллиматора над стволом оружия и сменных штырей-фиксаторов (осей) 7 для точной фиксации кронштейна 2 с базой на образующей канала ствола.



В корпусе коллиматора находится объектив 5, в фокальной плоскости которого расположена выверочная сетка. Вид поля зрения приведен на рис.



Сетка представляет собой систему прямоугольных координат Х, Y  с вертикальными, горизонтальными и наклонными линиями (штрихами). Угловое положение центра координат приведено к базовому выверочному углу (по вертикали - минус 0-02, по горизонтали - 0-00). В центре поля зрения сетки изображена мишень (поясная фигура), угловые размеры которой соответствуют её расположению на дальности 100 м. На мишени находится реперный знак в виде светлого треугольника. Его вершина находится в центре координат выверочной сетки и центре мишени. Цена деления сетки (расстояние между рядом расположенными штрихами) равна 0-01 (3,6ў или 100 мм на дальности 100 м.). Для обеспечения хорошей видимости сетки через прицелы (с различным увеличением) толщина штрихов чередуется через 0-02 (каждый четный штрих - широкий, нечетный - узкий). Для повышения точности выверки оптических прицелов (с увеличением) штрихи в пределах изображения поясной фигуры проведены узкими светлыми линиями.

Для обеспечения хорошей видимости сетки через прицелы (с различным увеличением) толщина штрихов чередуется через 0-02 (каждый четный штрих - широкий, нечетный - узкий). Для повышения точности выверки оптических прицелов (с увеличением) штрихи в пределах изображения поясной фигуры проведены узкими светлыми линиями.

Координаты любой точки в плоскости изображения сетки могут быть заданы парой отсчетов, например, 0-01,5, минус 0-02, что соответствует смещению точки в плоскости мишени, расположенной на дальности 100 метров, на 15,0 см вправо и 20 см вниз относительно контрольной точки.

Винты 3 предназначены для установки базового выверочного угла коллиматора. Его установка осуществляется на предприятии-изготовителе. Для предотвращения сбивания «нуля» коллиматора и попадания влаги внутрь корпуса винты закрыты колпачками 4 и застопорены.

Кронштейн 2 жестко соединен с корпусом 6 коллиматора (рис.9). Объектив 5 в корпусе коллиматора служит для формирования изображения выверочной сетки, находящейся в его фокальной плоскости. На кронштейне установлены три винта 11, служащие для закрепления сменных осей 7. От выпадения винты 11 удерживаются планками 8.

На оси 7 нанесены порядковые номера (по системе предприятия-изготовителя) для контроля за комплектностью осей в СКВ и награвированы номера: N 1 - на оси калибра 5,45-мм; N 2 - на оси калибра 7,62-мм; N 3 - на удлиненные оси калибра 7,62-мм.

При работе с СКВ в условиях пониженной освещенности (в сумерках, ночью и т.п.) применяется источник света с тритиевым элементом, который устанавливается вместо защитного стекла 9.

На информационной табличке 10 указаны номера отверстий, в которые необходимо установить фиксирующие оси для тех или иных видов прицелов.



Общие указания:

Ствольный коллиматор выверки является точным контрольно-измерительным прибором. Для обеспечения его безотказной работы, сохранения точности и сбережения необходимо соблюдать следующие правила:

  • изучить техническое описание и инструкцию по эксплуатации прежде чем приступить к работе с СКВ;
  • предохранять СКВ от ударов и повреждений;
  • осуществлять хранение и перенос СКВ только в футляре со снятыми осями;
  • не допускать изгибающих нагрузок на оси при установке и снятии СКВ с оружия;
  • не устанавливать СКВ на нечищеное оружие и в сильно разогретый ствол;
  • не прикасаться руками к оптическим поверхностям;
  • применять оси из ЗИП лишь при полной уверенности, что рабочая ось не отвечает требованиям по точности или в случае её потери;
  • изымать из обращения дефектные оси;
  • не допускать самостоятельную (вне специализированных мастерских) разборку СКВ, а также регулировку базового выверочного угла.



Порядок установки на оружие и подготовка к работе

Для установки СКВ на оружие и подготовки к работе с ним необходимо выполнить следующее:

  1. Вынуть СКВ из футляра.
  2. Снять с оружия, на котором установлен прицел, дульный компенсатор (за исключением СВД, для установки на которую имеется специальная длинная ось).
  3. Установить, в зависимости от калибра оружия, соответствующую рабочую ось в кронштейне СКВ, при этом, для обеспечения единообразия установки штифт на кронштейне должен войти в паз фланца оси.
  4. Закрепить ось в кронштейне с помощью винта (без значительного усилия).
  5. Ввести ось СКВ в канал ствола оружия до касания резиновым кольцом дульного среза.
  6. Взять оружие в руки и, наблюдая через прицел, закрепленный на посадочном месте оружия, развернуть СКВ вокруг ствольной оси так, чтобы сетка коллиматора попадала в поле зрения прицела и её вертикальные линии были параллельны вертикальному штриху прицельного знака.


Примечание: Если невозможно выполнить эту операцию одним стрелком, то для ее выполнения привлекают второго, один - держит оружие и смотрит в прицел, другой - разворачивает коллиматор. При необходимости, для улучшения видимости выверочной сетки днем, обеспечить ее подсветку, направив СКВ в сторону достаточно яркого света, сохраняя горизонтальное положение оружия.

  1. Принять положение с оружием, характерное для стрельбы, например, лежа с руки, с обычной прикладкой.
  2. Не допуская упора ствола на посторонние предметы и касаний СКВ руками, определить положение прицельного знака на сетке СКВ и проверить однозначность результатов при повторной установке СКВ на оружие.


Примечание: В случае, если прицельный знак при повторной установке сместится более чем на 0-00,25 (для справки, толщина широких штрихов выверочной сетки равна 0-00,3), следует руководствоваться разделом «Возможные неисправности ствольного коллиматора выверки и методы их устранения».

Проверить однозначность фиксации прицела на оружии при наклонах, покачивании и плотной прикладке. При этом убедиться, что смещение прицельного знака прицела относительно выверочной сетки СКВ также не превышает 0-00,25. В случае большего смещения необходимо руководствоваться разделом «Возможные неисправности ствольного коллиматора выверки и методы их устранения».

Внимание: При выверке прицелов с помощью СКВ положение оружия должно быть близко к горизонтальному!



Выверка оптических прицелов на оружии:

При выверке прицелов с использованием СКВ следует руководствоваться следующим порядком:

  1. Установить на оружие СКВ и оптический прицел согласно Инструкции по эксплуатации. Добиться хорошей видимости сетки коллиматора через прицел.
  2. Произвести необходимые установки прицела в соответствии с Инструкцией на прицел. Пользуясь механизмом выверки прицела, острие прицельного знака совместить с центром выверочной сетки СКВ (точка с координатами Х = 0; У = 0). Это положение соответствует среднему углу прицеливания на дальности 100 м для всех образцов оружия, указанных в назначении СКВ, кроме АКС74УН (для этого автомата острие прицельного знака прицела совместить с точкой с координатами Х = 0; У = -2).
  3. Снять СКВ с оружия и установить на прежнее место дульный компенсатор. В результате выполнения вышеперечисленных действий прицел на оружии выверен и в нём установлен угол прицеливания, равный базовому (по горизонту - ноль; по вертикали - минус две тысячные).

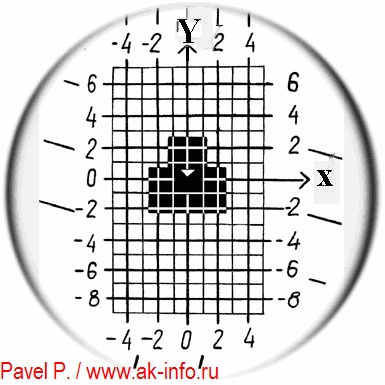

Вид прицельной сетки СКВ 1П61 "Наметка":




Вид прицельной сетки СКВ 1П61

 Вид прицельной сетки СКВ 1П61




Бесстрельбовый контроль согласованности оптического прицела с оружием:

Бесстрельбовый контроль согласованности оптического прицела с оружием производится в случае заметного снижения эффективности поражения целей, а также в профилактических мерах для определения возможного сбивания прицела, что может иметь место при его переустановке, неосторожном обращении, случайном ударе, разрегулировании и т.п. Контроль следует проводить в следующем порядке:

  1. Закрепить прицел на оружии и ввести необходимые установки в соответствии с Инструкцией по эксплуатации прицела.
  2. Установить СКВ на оружии и добиться хорошей видимости сетки коллиматора через прицел.
  3. Наблюдая через прицел сетку СКВ, проверить совпадение острия прицельного знака с ИТВ, которая была ранее зафиксирована для данного типа прицела и данной единицы оружия.
  4. В случае их несовпадения, механизмом выверки прицела сместить острие прицельного знака в точку с координатами ИТВ (Х; У).
  5. Снять СКВ с оружия.

В результате выполнения вышеперечисленных действий оружие с прицелом будет согласовано в соответствии с ранее определенной ИТВ.

Примечание. В процессе длительной или интенсивной эксплуатации оружия, а иногда и при развитии навыков его удержания, может произойти изменение положения ИТВ. Поэтому при контрольных стрельбах и появлении существенных отклонений СТП от контрольных точек необходимо откорректировать значение координат ИТВ.

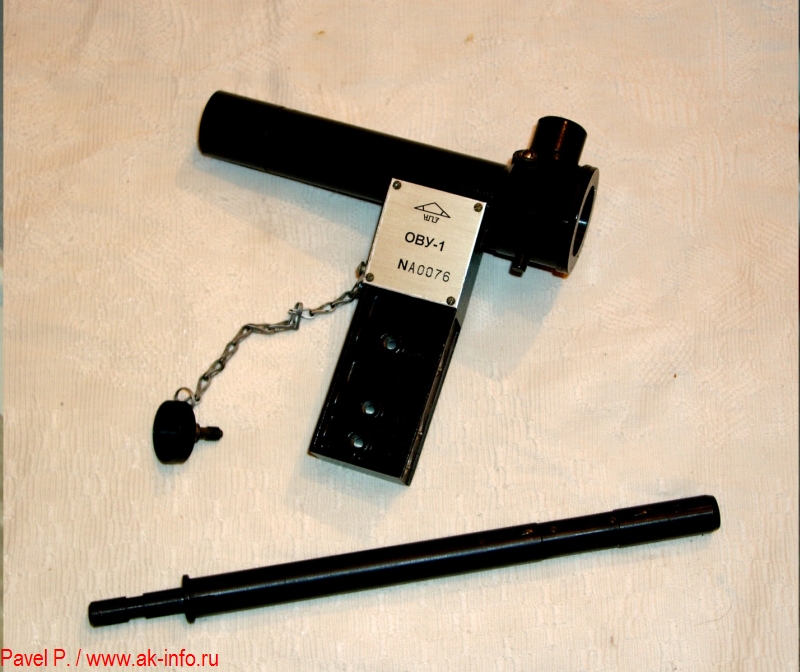

Гражданская версия СКВ 1П61 получила наименование ОВУ-1 и отличается от оригинала только отсутствием подстветки на тритиевом источнике.



Вид прицельной сетки СКВ 1П61
