 Отличия прицелов НСП-3 и НСП-3А

Введение.

Настоящий материал посвящен попытке систематизации известных сведений о различиях прицелов НСП-3 различных годов выпуска и модификаций.

Основным источником сведений является документ "Инструкция по использованию группового комплекта ЗИП прицела НСП-3. 1970 г.", где указаны технологические отличия прицелов. Для сравнения НСП-3 и НСП-3А используются прицелы из моей личной коллекции.

Если у вас имеются какие-либо другие варианты прицелов НСП-3 и любая дополняющая информация - просьба прислать!

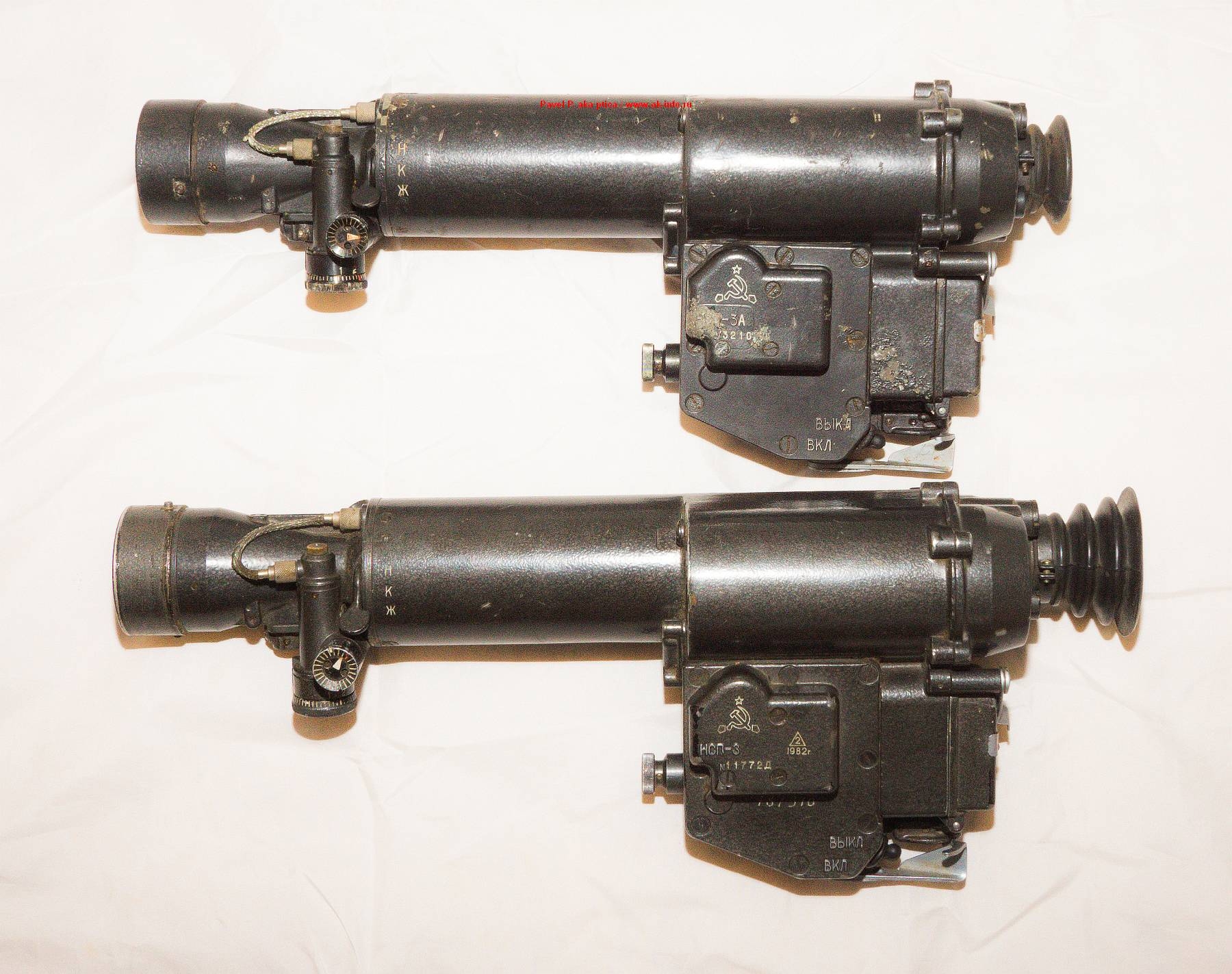

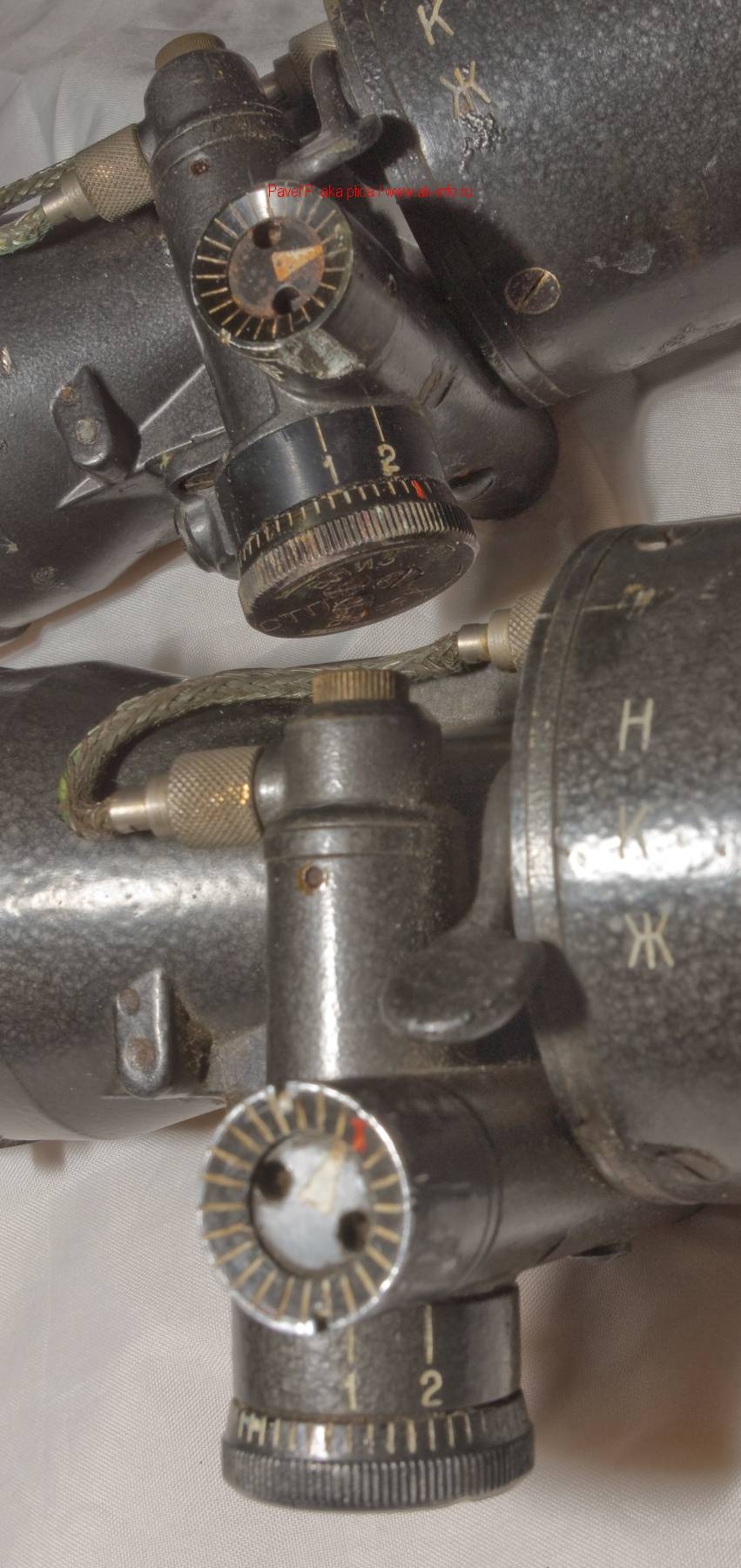

Фотографии прицелов НСП-3А и НСП-3 (выпуск 1982 года):



Сравнение:





Наименование прицела
Маркировки на прицеле
Отличия
НСП-3 выпуск 1967 –  декабрь 1969НСП-3
Номер без буквы Д на конце

Сверху на корпусе прицела табличка с шагом поправок для АКМЛ и РПКЛ

Лампа в корпусе СБ 1-28А
ЭОП в цоколе СБ 1-50
Протектор в сборе СБ 1-84
Протектор 1-29/6П1
НСП-3 выпуск позже декабря 1969 до марта 1972
НСП-3
Номер с буквой Д на конце
Лампа в корпусе СБ 1-95
ЭОП в цоколе СБ 1-104
Протектор в сборе СБ 1-106
Протектор 1-203
Микротумблер МТ1-1-Т
НСП-3 выпуск позже марта 1972
НСП-3
Номер с буквой Д на конце
Микротумблер в кожухе СБ 1-112
НСП-3 выпуска 1982 года
НСП-3
Номер с буквой Д на конце

Присутствует клеймо года изготовления и завода изготовителя.

НСП-3А

Отличается от НСП-3 улучшенной схемой защиты от засветок
НСП-3А
Изменен шрифт надписей прицела.
 ЭОП СБ 1-104 заменен на СБ1-4/НСП-3А

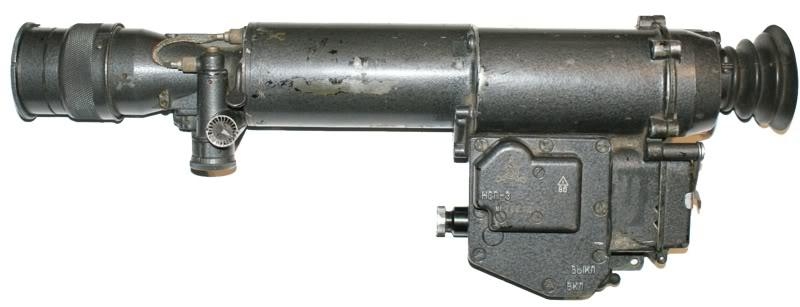

Фотографии прицела НСП-3 выпуск 1967 –  декабрь 1969:

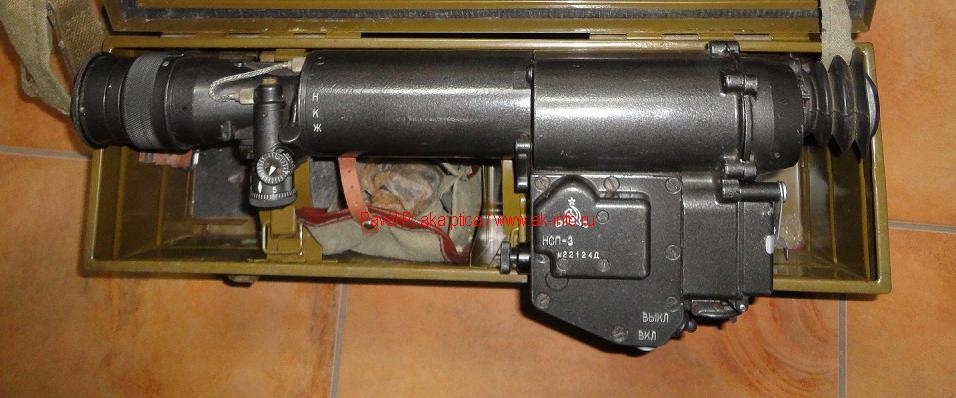

Фотографии прицела НСП-3 выпуск позже марта 1972:

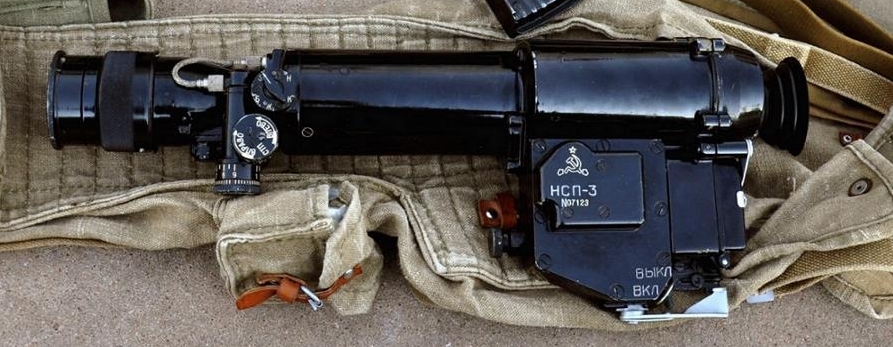

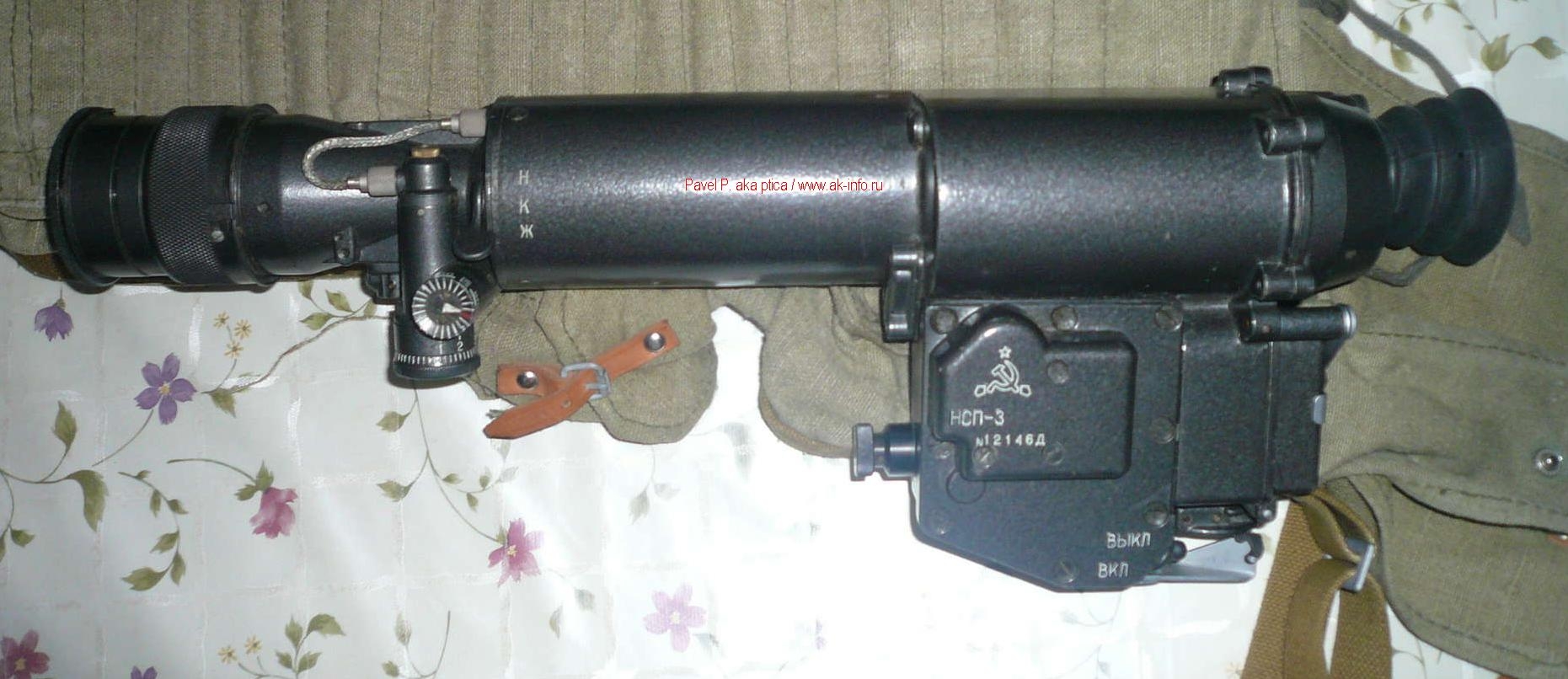

Фотографии прицела НСП-3 выпуска 1982 года:

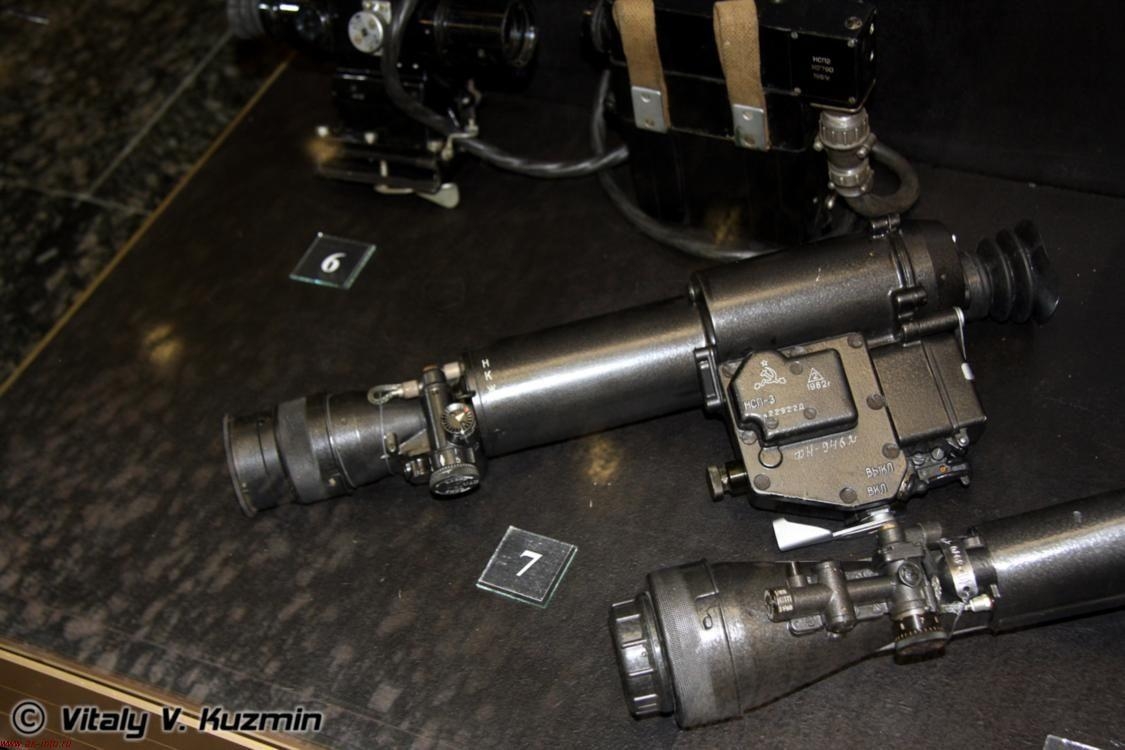

Фотография НСП-3 с неизвестным кодом завода:

Источники:

1) http://www.avtomats-in-action.com

2) http://forum.guns.ru

3) http://www.vitalykuzmin.net

4) фотографии из моей личной коллекции



Автор:

Павел П. aka ptica / www.ak-info.ru / 2017 г.
