НСП-3 и НСП-3А. Ночной стрелковый прицел (индексы ГРАУ 1ПН27 и 1ПН28). Описание, характеристики, фото Печать

В НИИ-801 (НПО "Орион") в ходе работы по оптике, миниатюризации ВИП, отработка конструктивных решений позволили даже на базе сравнительно громоздких и хрупких стеклянных устройств, какими являлись каскадные ЭОП (длина колбы свыше 200 мм), построить прицелы почти для всех типов оружия сухопутных войск, начиная от прицелов для автоматов. Достигнутый уровень этих приборов характеризовался тем, что они обеспечивали приемлемую для тактического использования дальность видимости при освещенности выше 5×10-3 лк.

В начале 60-х годов ХХ века в НИИ-801 был создан прицел НСП-3 и сразу был поставлен на вооружение Советской армии и стран Варшавского договора. Прицел получил индекс Главного Артиллерийского Управления - 1ПН27. В 70-х годах появилась усовершенствованная версия прицела НСП-3А, которая получила соответственно индекс ГРАУ - 1ПН28.

Прицел НСП-3 (ночной стрелковый прицел, третий образец) устанавливается на 7,62-мм автомате и ручном пулемете Калашникова. Он позволяет обнаруживать цели и вести по ним прицельную стрельбу из автомата и ручного пулемета на дальностях от 250 до 300 м в зависимости от условий погоды и времени года.

Прицел НСП-3 состоит из корпуса прицела с зажимным устройством, объектива с механизмами выверки и установки прицела и светофильтров, электронно-оптического преобразователя и делителем напряжения, высоковольтного блока, окуляра и АКБ.

В принадлежность к прицелу входят укладочный ящик, сумка для переноски прицела и ЗИП. К прицелу прилагается формуляр.

Стрелковый комплекс АКМ(АКМС) и РПК(РПКС) и прицел НСП-3 (НСП-3А) получил название АКМЛ(АКМСЛ) и РПК(РПКСЛ) соответственно. Прицел подвергался очень сильному воздействию (засветке) при стрельбе из стрелкового оружия, поэтому для стрелкового комплекса "Л" был разработан особой формы щелевой пламегаситель для рассеивания пламени при выстреле.



Различие модификаций прицелов НСП-3, НСП-3А представлено в материале НСП-3. Различия прицелов НСП-3 и НСП-3А. Описание, фотографии.



Подробное описание прицела представлено в Руководство по ночным прицелам к стрелковому оружию и ручным гранатометам. Министерство обороны СССР. Военное издательство. 1986 г.



Технические характеристики

 Наименование характеристики
 Ед.измерение Значение
 Масса комплекта прибора (прицела) кг 7,8
 Масса прицела в боевом положении кг 2,7
 Дальность видимости м 250-300
 Увеличение прицела крат 2,7
 Поле зрения град 7,0
 Диаметр зрачка выхода
 мм 7
 Разрешающая способность
 мин 2
 Время непрерывной работы прицела с одной аккумуляторной батареей
 час 6
 Напряжение аккумуляторной батареи
 В 4,5
 Разрядный рабочий ток А 0,2
 Количество допускаемых зарядно-разрядных циклов на аккумуляторной батареи
 шт 25

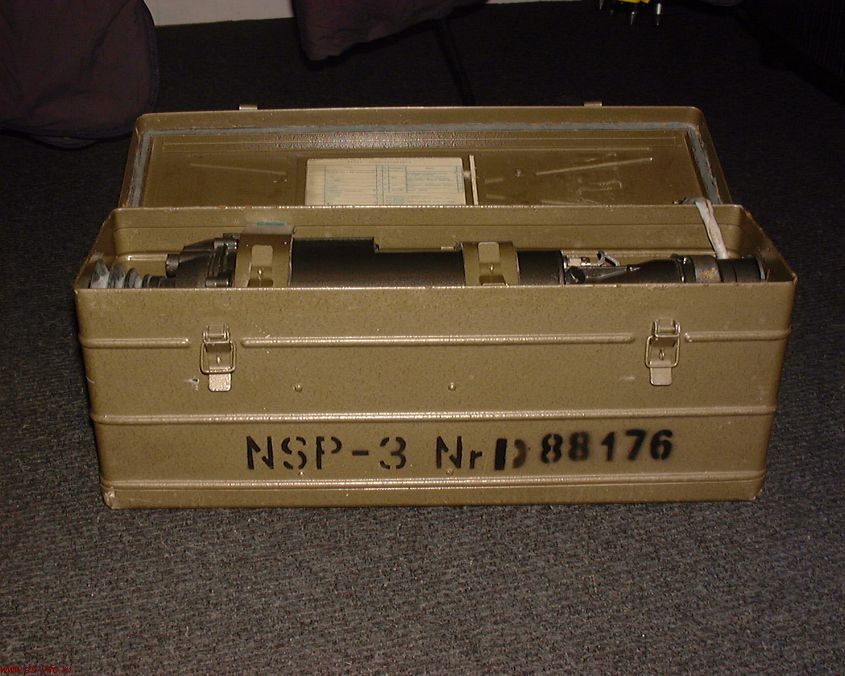

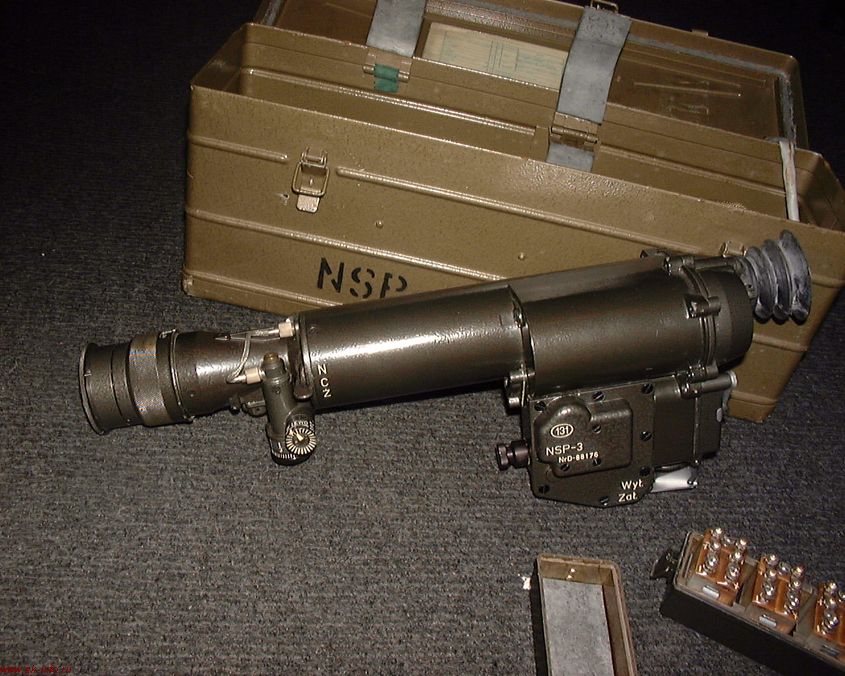

Фотография прицела НСП-3 (фотография автора):

фотография прицела НСП-3

и

фотография прицела НСП-3

Фотография НСП-3 и НСП-3А (с сайта tantal.kalashnikov.guns.ru):

НСП3 и НСП3А

Фотография НСП-3А (с сайта vitalykuzmin.net):

НСП-3

Фотография перекрестья прицела:

НСП-3 перекрестье прицела

Фотографии клейм прицела:

НСП-3 клейма

НСП-3 клейма

Скан из руководства по ночным прицелам:

НСП-3 скан
