НАП1. Ночной стрелковый прицел НАП1. Описание, характеристики, фотографии Печать


Ночной стрелковый прицел НАП1 предназначен для наблюдения за полем боя и ведения прицельной стрельбы в ночных условиях из 7,62-мм автомата Калашникова, 7,62-мм ручного пулемета Дегтярева и ручного противотанкового гранатомета РПГ-2.

Ночной стрелковый прицел НАП1 позволяет вести наблюдение и прицельный огонь по целям в ночных условиях на дальности 100-250 м в зависимости от характера цели и местности, степени ночной освещенности и времени года.

Основными элементами комплекта ночного прицела НАП1 являются:

  • электроннооптический прибор
  • инфракрасный прожектор
  • высоковольтный и низковольтный преобразователи
  • аккумуляторная батарея


Действие прицела основано на облучении наблюдаемых объектов (местности и целей) инфракрасными лучами, излучаемыми инфракрасным прожектором, приемом отраженных от объектов инфракрасных лучей и преобразовании невидимого изображения в инфракрасных лучах в видимое изображение при помощи электроннооптического преобразователя прицела.

В боевом положении прицел устанавливается на автомате АК, а футляр с источником питания и низковольтным преобразователем, называемым блоком питания, находится на плечевом ремне у солдата или на земле рядом с ним в зависимости от условий работы. Прицел с блоком питания соединяется кабелем длиной 1,3 м.

Для переноски в походном положении прицел закрепляется на футляре блока питания и накрывается чехлом из плащпалаточной ткани.

Комплект прицела переносится при помощи плечевого и поясного ремней на правом бедре солдата.







Технические характеристики



 Наименование характеристики
Ед.измерения
 Значение
 Вес комплекта прицела в походном положении кг 7,7
 Вес прицела кг 2,350
 Вес блока питания кг 5,150
 Вес чехла с принадлежностью кг 0,200
 Габариты (длина, ширина, высота) всего комплекта прицела в походном положении мм 240х135х360
 Габариты прицела мм 220х135х275
 Габариты блока питания мм 210х115х215
 Габариты аккумуляторной батареи мм 178х92х135
 Увеличение прицела крат 2,2
 Поле зрения градусов 9
 Диаметр зрачка выхода мм 7
 Удаление зрачка выхода мм 30
 Разрешающая сила (при максимальной освещенности)  2,5
 Фокусное расстояние объектива мм 60
 Диаметр лампы фары мм 95
 Осевая сила света свечей 40000
 Угол рассеивания градусов 6
 Номинальное напряжение
 В 4,5
 Мощность Вт 20-22



Полное описание прицела приведено в:

НАП1. Ночной стрелковый прицел НАП1. Руководство службы. Воениздат Министерства Обороны СССР. 1956 г.

Ночные стрелковые прицелы НАП1 и НСП-2. Руководство по капитальному ремонту. Воениздат МО СССР. 1976 г.







Перечень основных конструктивных отличий прицелов НАП1 и НСП-2 и изменений, внесенных в их конструкции в процессе производства


  • Источником питания прицела НАП1 служит аккумуляторная батарея 4КНБ-12, а прицела НСП-2 - аккумуляторная батарея 3СЦ-25 меньших размеров.
  • В прожекторе прицела НАП1 сборка светофильтра с оправой фильтра закреплена на корпусе прожектора гайкой, а в прицелах НСП-2 сборка светофильтра с оправой фильтра размещена в оправе, прикрепляемой к корпусу прожектора тремя винтами.
  • В прожектор прицела НСП-2 введена крышка. В открытом положении крышка срезает нижнюю часть светового пучка прожектора и тем самым исключает возможность освещения близко расположенных предметов на местности и, следовательно, возможность засвечивания экрана электронно-оптического преобразователя лучами, которые отражались бы от этих предметов; при этом улучшается также видимость цели, наблюдаемой в прицел. В закрытом положении крышка предохраняет светофильтр прожектора от загрязнения и повреждения.
  • Низковольтный преобразователь (НП) в блоках питания НАП1 ранних выпусков собран на бобине-прерывателе, а в блоках питания прицелов НАП1 поздних выпусков и прицелов НСП-2 - на кристаллическом германиевом триоде.
  • В прицелах НСП-2 разрядник установлен в низковольтном преобразователе, а в прицелах НАП1 разрядник установлен на панели - вне низковольтного преобразователя.
  • В блоках питания прицелов НСП-2 ранних выпусков (небольшая партия) низковольтный преобразователь расположен под аккумуляторной батареей (в отдельном отсеке коробки, закрывающемся специальной крышкой); для замены разрядника в этих блоках питания необходимо отделить нижнюю крышку коробки.
  • В блоках питания прицелов НСП-2 поздних выпусков низковольтный преобразователь расположен над аккумуляторной батареей; кроме того, в низковольтный преобразователь введена колодка для разрядника с целью создания свободного доступа к разряднику при его замене.
  • У прицелов НСП-2 ремни изготовлены из кожи и прикреплены к корпусу коробки, кроме прицелов более поздних выпусков, у которых ремни изготовлены из ременной тесьмы и прикреплены к крышке; изменена также конфигурация планок крепления ремней.
  • Прицелы НСП-2 выпускаются заводом-изготовителем уложенными как в свои транспортировочные ящики, так и в транспортировочные ящики больших размеров, предназначенные для укладки прицелов НАП1; в последнем случае соответственно изменена схема укладки.

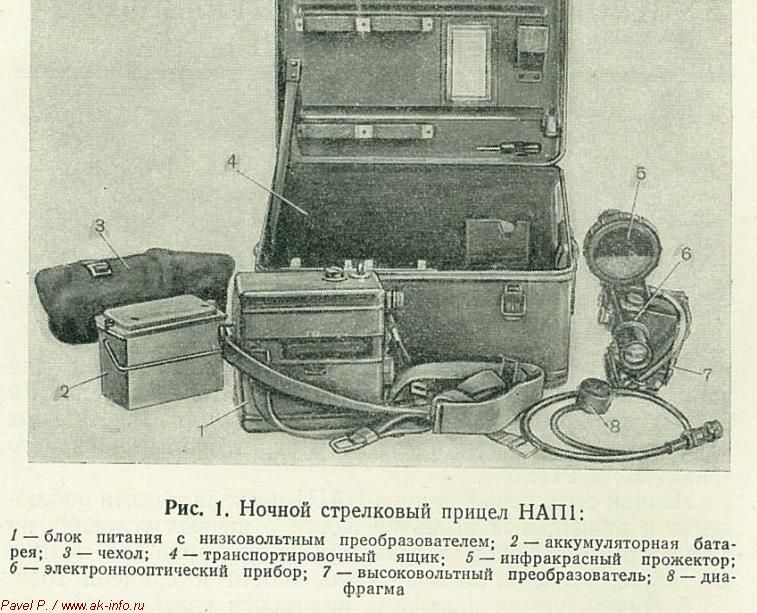

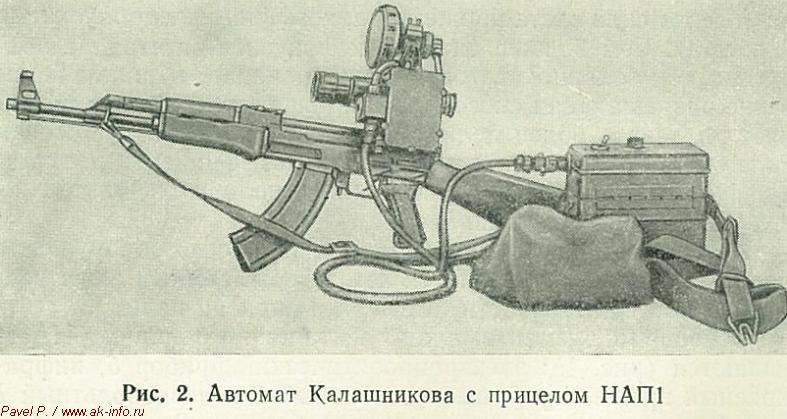

Фотографии прицела НАП1:
